Szczegóły Produktu:
|
Niska temperatura. zakres ekspozycji * 1: | -65 do 0 ° C | Wstępnie schłodzić dolny limit: | -65 ° C |
---|---|---|---|
Temp. czas obniżania * 3: | Temperatura otoczenia. do -65 ° C w ciągu 70 minut | Materiał zewnętrzny: | Walcowana na zimno, nierdzewna płyta stalowa |
Chłodnica: | Spawany płytowy wymiennik ciepła ze stali nierdzewnej | Zasilanie: | AC380V, 50/60 Hz, trzy fazy, 30 A. |
High Light: | environmental test chamber,environmental lab testing equipment |
Walcowany na zimno wymiennik ciepła Komora testowa szoku termicznego 50 / 60Hz
1. Opis:
Komora do badań środowiskowych Walcowany na zimno wymiennik ciepła Komora szoku termicznego dostosowuje się do szczeliny akumulacyjnej w niskiej i wysokiej temperaturze, po otwarciu przepustnicy przyjmie temperaturę wysoką i niską w przechowywanych rowkach testowych podczas importu rowków, aby uzyskać szybki efekt wstrząsu temperaturowego z regulacją temperatury równowagi system (BTC), specjalna konstrukcja układu cyrkulacji powietrza, sposób sterowania SSR w PIDmake układu dodać ciepło jest równy ilości strat ciepła.
Działanie skrzynki testowej na uderzenia na zimno i na gorąco: obróbka wstępna, inspekcja wstępna, test, odzysk,
System klimatyzacji
1, kontrola powietrza: wymuszona cyrkulacja wentylacyjna, metoda termostatu równoważącego (BTC). Ta metoda odnosi się nie tylko do przypadku układu chłodzenia do pracy ciągłej, układu sterowania zgodnie z temperaturą zadaną grzejnika do sterowania mocą wyników przez automatyczne obliczenie mocy PID, a ostatecznie do osiągnięcia równowagi dynamicznej.
2, środki cyrkulacji powietrza: zbudowane między kanałem wentylatora cyrkulacji powietrza a długą osią ze stali nierdzewnej, zastosowanie energooszczędnych lodówek i systemu regulacji, za pomocą skutecznego i wydajnego wentylatora z wymianą ciepła, w celu osiągnięcia celu zmiany temperatury. Przez regulowaną śrubę regulacyjną wylotu powietrza, co znacznie poprawia jednorodność temperatury w komorze;
3, metoda chłodzenia powietrzem: wielostopniowy membranowy wymiennik ciepła.
4, ogrzewanie powietrzne: grzejnik elektryczny Watkins jakości niklowo-chromowy.
2. Specyfikacje komory testowej szoku termicznego w wysokiej i niskiej temperaturze :
System | Test dwustrefowy za pomocą przełączania klapy | |||||||
Komora trójstrefowa | ||||||||
Model | HD-E703- 50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Dostosowane | |||||
Występ | Obszar testowy | Wysoka temperatura. zakres ekspozycji * 1 | + 60 ~ do + 200 ° C | |||||
Niska temperatura. zakres ekspozycji * 1 | -65 do 0 ° C | |||||||
Temp. fluktuacja * 2 | ± 1,8 ° C | |||||||
Gorąca komora | Górna granica podgrzewania | + 200 ° C | ||||||
Temp. czas nagrzewania * 3 | Temperatura otoczenia. do + 200 ° C w ciągu 30 minut | |||||||
Komora chłodnicza | Wstępnie schłodzić dolny limit | -65 ° C | ||||||
Temp. czas obniżania * 3 | Temperatura otoczenia. do -65 ° C w ciągu 70 minut | |||||||
Temp. odzyskiwanie (2 strefy) | Warunki odzyskiwania | Dwustrefowy: wysoka temperatura ekspozycja + 125 ° C 30 min, niska temperatura ekspozycja -40 ° C 30 min; Próbka 6,5 kg (kosz na próbki 1,5 kg) | ||||||
Temp. czas powrotu do zdrowia | W ciągu 10 minut | |||||||
Budowa | Materiał zewnętrzny | Walcowana na zimno, nierdzewna płyta stalowa | ||||||
Materiał obszaru testowego | Stal nierdzewna SUS304 | |||||||
Drzwi * 4 | Brama obsługiwana ręcznie z przyciskiem odblokowania | |||||||
Podgrzewacz | Rozgrzej drutowy grzejnik | |||||||
Agregat chłodniczy | System * 5 | Mechaniczny kaskadowy układ chłodniczy | ||||||
Kompresor | Hermetycznie uszczelniona sprężarka spiralna | |||||||
Mechanizm rozszerzający | Elektroniczny zawór rozprężny | |||||||
Chłodziwo | Strona wysokotemperaturowa: R404A, strona niskotemperaturowa R23 | |||||||
Chłodnica | Spawany płytowy wymiennik ciepła ze stali nierdzewnej | |||||||
Cyrkulator powietrza | Fan Sirocco | |||||||
Jednostka napędowa przepustnicy | Cylinder powietrzny | |||||||
Armatura | Port kablowy o średnicy 100 mm po lewej stronie (prawy bok i średnica dostosowana do średnicy są dostępne jako opcje), wzór terminal kontroli zasilania | |||||||
Wymiary wewnętrzne (szer. X wys. X gł.) | 350 x 400 x 350 | 500 x 450 x 450 | Dostosowane | |||||
Pojemność obszaru testowego | 50L | 100L | Dostosowane | |||||
Obciążenie obszaru testowego | 5 kg | 10 kg | Dostosowane | |||||
Wymiary zewnętrzne (szer. X wys. X gł.) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Cust pominięte | |||||
Waga | 800 kg | 1100 kg | Nie dotyczy | |||||
Wymagania użytkowe | Dopuszczalne warunki otoczenia | + 5 ~ 30 ° C | ||||||
Zasilacz | AC380V, 50 / 60Hz, trójfazowy, 30A | |||||||
Ciśnienie zasilania wodą chłodzącą * 6 | 02 ~ 0,4 MPa | |||||||
Szybkość dostarczania wody chłodzącej * 6 | 8m³ / h | |||||||
Temperatura robocza wody chłodzącej zasięg | +18 do 23 ° C | |||||||
Poziom hałasu | 70 dB lub mniej |
Komora uderzeniowa działa w następujący sposób:
1, niskotemperaturowe zbiorniki: temperatura w zbiorniku zależy od stanu nagrzewnicy kanałowej, parownika i stanu pracy wentylatora. Po dławieniu zaworu rozprężnego czynnik chłodniczy wpływający do parownika w komorze roboczej, komorze roboczej absorpcji ciepła i zgazowania, w celu obniżenia temperatury komory roboczej; zgazowany czynnik chłodniczy jest zasysany i sprężany do wysokiej temperatury, gazu pod wysokim ciśnieniem do sprężarki skraplacza Jest on skraplany do cieczy, a następnie program przesiewowy, a na końcu przez zawór rozprężny jest dławiony po ponownym wejściu do komory roboczej, a parownik pochłania ciepło i zgazować, a następnie sprężyć przez ssanie sprężarki.
2, wysokotemperaturowe zbiorniki magazynowe: centralny regulator wykrywa sygnał temperatury od momentu wykrycia, a ustawiony sygnał temperatury jest porównywany, sygnał porównawczy uzyskany przez sygnał wyjściowy obwodu logicznego PID przyrządu do sterowania przekaźnikiem półprzewodnikowym jest wyłączany lub regulowany poziom mocy wyjściowej stosunku czasu ogrzewania, aby osiągnąć cel automatycznej kontroli temperatury.
3, komora testowa szoku temperaturowego: miernik automatycznie kontrolował zawory wysokotemperaturowe, odpowiednio przełączane niskie lub wysokie temperatury między komorą magazynową, aby utworzyć zamknięty system cyrkulacji powietrza i skrzynkę lub skrzynki niskotemperaturowe, szybko osiągnęły docelowe temperatury.
Notatki
1. Jeśli wymagany jest dolny limit zakresu ekspozycji w wysokiej temperaturze + 60 ° C lub dolny limit zakresu ekspozycji w niskiej temperaturze -60 ° C, wybierz opcję „ekspozycji w temperaturze otoczenia”
2. Jeżeli wahania temperatury muszą być niższe niż ± 1,8 ° C, wybierz „Pakiet niskich temperatur”
3. Czas nagrzewania / obniżania temperatury ma zastosowanie tylko podczas niezależnej pracy komory
4. Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznie”
5. Skraplacz chłodzony powietrzem / skraplacz chłodzony wodą są dostępne
6. Nakładaj tylko na chłodzony wodą skraplacz
3. Urządzenia bezpieczeństwa komory testowej szoku termicznego w wysokiej i niskiej temperaturze :
Kontrola
Obsługa i ustawienia uproszczone dzięki zastosowaniu ekranu dotykowego LCD (instrukcje wyświetlane na ekranie). Potwierdzenie atlance wzorców testowych, temperatur w obszarze testowym, cykli temperatur i wykresów trendów.
Oprawa | Interaktywne wprowadzanie za pomocą panelu dotykowego |
Pokaz | LCD (5,7 cala) |
Funkcja kontroli temperatury | Obszar testowy: temp. Ekspozycji Komora gorąca: temperatura podgrzewania wstępnego Komora zimna: temp. Chłodzenia wstępnego |
Kontrola PID | |
Wstępnie ustawiony zakres temperatur | Wysoka temperatura: od 60 do 200 ° C Niska temperatura: od -78 do 0'C |
Ustawianie rozdzielczości | 1'C |
Wejście | Termopara typu T (miedź / miedź-nikiel) |
Zakresy ustawień i wskazań | Ustawiony czas: 0 min. do 99 godzin i 59 min. Cykl zadany: od 1 do 9 999 cykli |
Funkcja akcesoriów | Zaprogramowane ustawienie timera Zabezpieczenie przed przegrzaniem / przechłodzeniem Wybór awarii zasilania / odzyskiwania Ustawienie czasu odzyskiwania temperatury Pamięć programu Automatyczne wyłączanie zasilania Wyświetlanie zaprogramowanego czasu Wybór trybu zakończenia testu Wykres trendów Wyświetlanie historii alarmów Kalibracja czujnika Komunikacja RS-232 / USB |
Codzienna konserwacja
1. Szok termiczny mnie długie wyłączenie nie jest używane co pół mocy, czas zasilania nie jest krótszy niż jedna godzina, a powiązane części zamienne i sprzęt testujący działają poprawnie.
2. Skrzynia z gorącym i zimnym szokiem powinna być regularnie czyszczona parownik: poziomy czystości, ponieważ test jest inny, w efekcie wymuszonej cyrkulacji powietrza, zbierze dużo cząstek kurzu, a inne małe przedmioty na parowniku powinny być regularnie czyszczone.
3. Wentylator cyrkulacyjny komory niskotemperaturowej, wentylator skraplacza i korekta bilansu czyszczenia: czyszczenie i parownik są podobne ze względu na odmienne środowisko pracy komory, wentylator cyrkulacyjny, zbiera dużo kurzu na wentylatorach skraplacza, a inne małe cząsteczki powinny regularnie czyszczenie.
4. Aby przenieść urządzenie szok termiczny mnie w Paddy ASHDOWN Lai instrumentation najlepsze wskazówki personelu technicznego, aby uniknąć uszkodzenia sprzętu, takie jak samoregulacja klienta, musi mieć profesjonalnego elektryka przed włączeniem zasilania, aby potwierdzić prawidłowe działanie obwodu, lub spali elementy związane ze sprzętem.

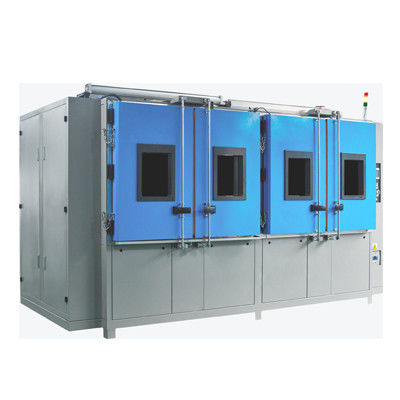

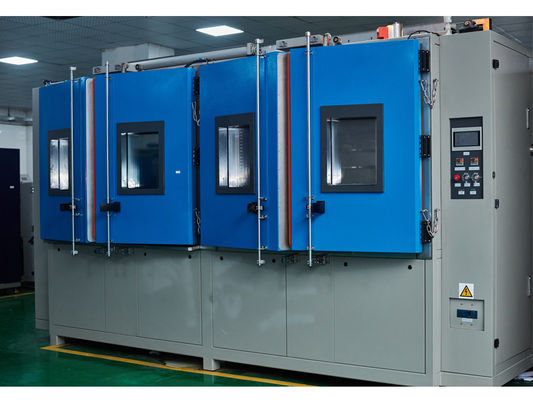

4. widok:
(Komora testowa)
