Szczegóły Produktu:
|
Stosowanie: | Uniwersalna komora do badania wodoszczelności / natrysku wody / natrysku deszczu | Prędkość obrotowa: | Nastawny |
---|---|---|---|
Promień ramienia: | 300 mm, 400 mm, 600 mm, 800 mm, 1000 mm, 1200 mm lub 1500 mm | Kąt obrotu: | +/- 270, regulowany |
Stół obrotowy: | prędkość jest regulowana | Przepływ: | 0,07 l / min (IPX3,4), 0,6 +/- 0,5 l / min (IPX4K) |
Odległość dysz: | 50 mm | Średnica dyszy: | 0,4 mm |
moc: | 1 faza, 220 V, 5 kW | waga: | około 350 kg |
Prędkość obrotowa próbki: | 1-3r / min (regulowany) | ||
High Light: | ingress protection test equipment,ingress protection testing |
Profesjonalny sprzęt testujący IPX5 / IPX6 IP Przyrząd środowiskowy
Haida IPX1 - IPX8 Rain Test Chamber.pdf
Opis:
The IPX5 / IPX6 Wodoodporny / Spryskany wodą / deszczowy przyrząd testowydotyczy głównie produktów komunikacyjnych, części samochodowych (takich jak samochodowe lusterka wsteczne, car audio, elektronika samochodowa, oświetlenie samochodowe, światła samochodowe, lampy motocyklowe, lusterka motocyklowe), oświetlenie zewnętrzne i urządzenia sygnalizacyjne.
Cechy przyrządu do badania wodoodporności / natrysku wody / natrysku deszczowego IPX5 / IPX6:
1. Obrotowe dysze deszczowe i natryskowe zaprojektowane zgodnie ze specyfikacjami IPX
2. Kontrola prędkości obrotowych dysz natryskowych
3. Stacjonarna półka na produkty - półka obrotowa jest opcjonalna
4. Regulatory ciśnienia wody, wskaźniki i mierniki przepływu
5. System obiegu wody w celu zmniejszenia zużycia wody
6. Regulowany kąt obrotu
7. Wymienne rurki obrotowe
8. Złączki dysz można obracać
9. Wymienne łączniki dysz
10. Regulowany strumień objętości wody
11. Pomiar objętościowego przepływu wody
Główne parametry przyrządu badawczego IPX5 / IPX6 Wodoodporny / Natrysk wodny / Natrysk deszczowy:
Model |
HD-E712 |
Wielkość studia |
(Gł. × szer. × wys.) 80 × 130 × 100 cm |
Średnica rury wahliwej |
0,4 m, 0,6 m, 0,8 m, 1,0 m (w zależności od wielkości mierzonego obiektu, aby wybrać rozmiar rury wahliwej) |
Kąt rury wahadła |
60 stopni, w pionie ± 90 i 180 stopni |
Otwór |
Zdejmowana konstrukcja, otworkowa 0,4 mm, specjalnie zaprojektowana dysza, ciśnienie wody deszczowej 50-150kpa |
Testowanie temperatury |
Temperatura pokojowa |
Prędkość obrotowa próbki |
1-3r / min (regulowany) |
Moc |
1 faza, 220 V, 5 kW |
Waga |
około 350kg |
System pompowania wody (dla IPX1,2, IPX3,4, IPX5,6)
1. Pompa wodna dla dużego przepływu: 0-7 m3 / h
2. Pompa wodna o małym przepływie: 0-3 m3 / h
3. Wlot wody
4. Z filtrami do wody
5. Wyświetlacz ciśnienia i przepływu wody
6. Zabezpieczenie przed przeciążeniem pompy i silnika
Test kapania wody (Poznaj test IPX1 i IPX2)
1. Sterownik ekranu dotykowego LCD ze sterowaniem PLC
2. Rozmiar skrzynki kroplowej: 1000 x 1000 mm (lub 500 x 500 mm) lub niestandardowy rozmiar jako opcja
3. Średnica igły: 0,4 mm
4. Odległość między igłami: 20 mm
5. Szybkość opadania: 1 mm + 0,5 mm / min (IPX1), 3 mm + 0,5 mm / min (IPX2)
6. Wysokość zrzutu: 200 mm (regulowana)
7. Z zegarem, wyświetlaczem przepływu
8. Ze stołem obrotowym, średnica 700 mm, 1 obr / min,
9. Płyta uchylna 15o, z regulacją wysokości
10. Poznaj IEC60529, IEC60598
Rain Spray System (Poznaj IPX3 i IPX4, test 4K)
1. Wyświetlacz dotykowy LCD i sterowanie
2. Średnica dyszy: 0,4 mm
3. Odległość dysz: 50 mm
4. Przepływ: 0,07 l / min (IPX3,4), 0,6 +/- 0,5 l / min (IPX4K)
5. Promień ramienia: 300 mm, 400 mm, 600 mm, 800 mm, 1000 mm, 1200 mm lub 1500 mm
6. Kąt obrotu: +/- 270, regulowany.
7. Prędkość obrotowa: regulowana
8. Obracanie stołu: prędkość jest regulowana
9. Regulowany przepływ i czas natrysku.
10. Z regulowanym regulatorem ciśnienia 0–400 kPa
11. Cała konstrukcja ze stali nierdzewnej 304, zarówno wewnętrzna, jak i zewnętrzna
12. Z komorą jako opcja
Dysza strumieniowa (Poznaj test IPX5 i IPX6)
1. Średnica dyszy 6,3 mm, do testu IPX5.Przepływ wody: 12,5 l / min.
2. Średnica dyszy 12,5 mm, do testu IPX6.Przepływ wody: 100 l / min.
3. Poznaj IEC60529, IEC60335
4. System pompowania wody jako opcja
Sterownik PLC:
1. PLC + interfejs ekranu dotykowego
2. Ustawienie i monitorowanie parametrów testowych

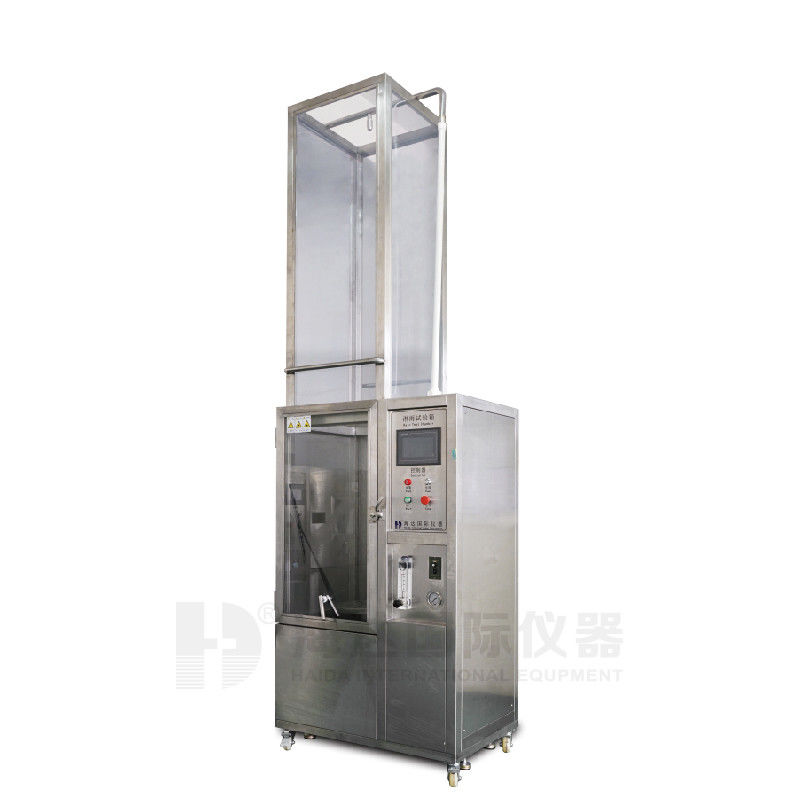

IPX5 / IPX6 Materiał Wodoodporny / zraszanie wodą / zraszanie deszczowe Widok urządzenia:
