Szczegóły Produktu:
|
Stosowanie: | Tester wytrzymałości na rozciąganie materiału | Maks. Obciążenie próbne: | 1000KN |
---|---|---|---|
Zakres obciążenia: | 6KN-1000KN | Maks. Przestrzeń rozciągająca: | 800 mm (w tym skok tłoka) |
Maks. Przestrzeń kompresji: | 700 mm (w tym skok tłoka) | Wyświetlacz: | Sterowanie komputerowe i wyświetlanie |
Tryb mocowania: | Hydraulicznie | Wymiary ramy obciążeniowej: | 990×600×2435mm |
Wymiar kontrolera: | 1140×700×930mm | ||
Podkreślić: | laboratory testing equipment,lab testing equipment |

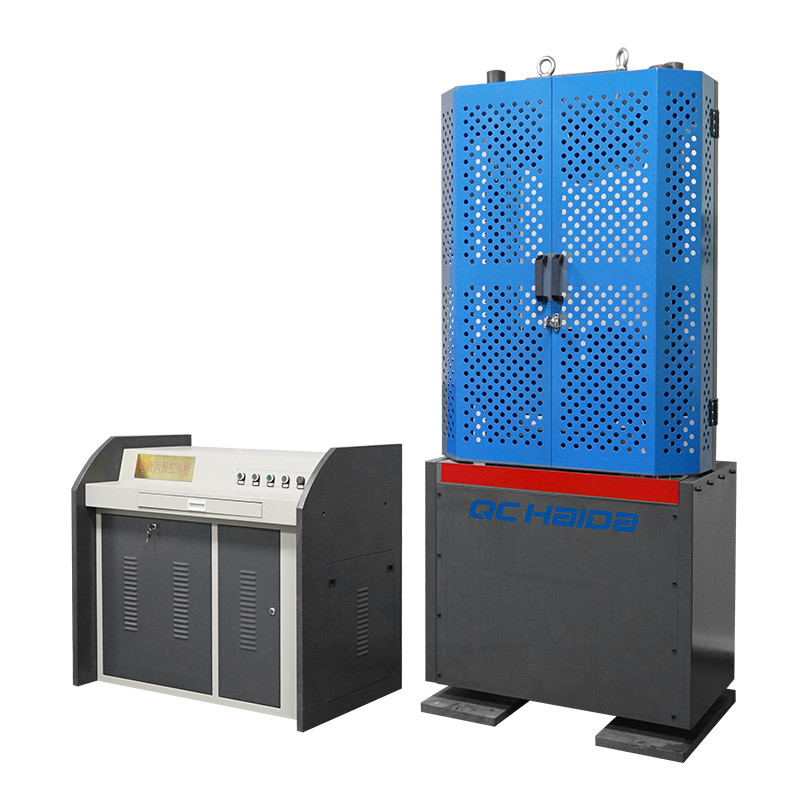

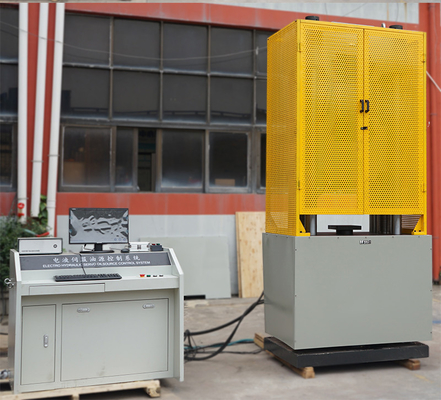

Uniwersalny sprzęt do badań wytrzymałościowych Komputerowe laboratorium kontrolne Hydrauliczna maszyna do badania wytrzymałości na rozciąganie
Wstęp:
Hydrauliczna maszyna do badania wytrzymałości na rozciąganienadaje się do przeprowadzania eksperymentów testowych, takich jak rozciąganie, ściskanie, zginanie i ścinanie dla wszystkich rodzajów materiałów metalowych i materiałów niemetalicznych, takich jak tworzywa sztuczne, beton, cement i tak dalej.
Cylinder olejowy jest ustawiony na dole maszyny, a dzięki ramom z podwójną przestrzenią przestrzeń testową można regulować automatycznie.Jednostka sterująca składa się z komputera i systemu sterowania, przetwarza tryby kontroli naprężenia, odkształcenia i przemieszczenia, dane testowe można przechowywać do woli, a dane i krzywe można ponownie analizować, częściowo wzmacniać i ponownie edytować dane, warunki testowe ( próbka, pomiar) są programowalne, wszystkie właściwości mechaniczne można uzyskać automatycznie i wydrukować cały raport z testu i krzywą.
Główne cechy:
1, Struktura: Maszyna ma cztery kolumny i podwójną śrubę o dużej sztywności, ustawienie cylindra olejowego w dół. Jest to główny silnik składa się z regulowanego wspornika i ramy roboczej Element maszyny
2, system transmisji: śruba bez ruchu, wiązka idzie w górę iw dół
3, system sterowania: pełny cyfrowy system sterowania, realizacja siły testowej, odkształcenie próbki, przemieszczenie tłoka i kontrola zamkniętej pętli procesu testowego.Może również wydrukować pełny raport eksperymentalny i krzywą.Jest kompleksowo zgodny z wymaganiami GB/T228-2002.
4, Multiprotection: ochrona przed skokiem: gdy siłownik dotrze do górnej pozycji ograniczonej, silnik pompy olejowej zatrzyma się, jest to z ogranicznikiem pozycji;przycisk bezpieczeństwa;system sterowania może chronić automatycznie po przeciążeniu, przewalutowaniu, przepięciu, przegrzaniu
5. Obciążenie: przyjęcie ogniwa obciążnikowego w celu zapewnienia wysokiej dokładności, niezawodności i spójności;
6. Przemieszczenie: przyjmuje enkoder optyczny o wysokiej dokładności i stabilności;
7. Odkształcenie: Zastosuj ekstensometr elektroniczny o wysokiej dokładności
Główne dane techniczne:
Model: |
HD-B616-3 |
Maks.Obciążenie testowe: |
100T |
Błąd względny wskazania wartości obciążenia: |
±1% |
Maks.Uderzenie taranem: |
250 mm |
Maks.Przestrzeń rozciągająca: |
800 mm (w tym skok tłoka) |
Maks.Przestrzeń kompresji: |
700 mm (w tym skok tłoka) |
Wyświetlacz: |
Sterowanie komputerowe i wyświetlanie |

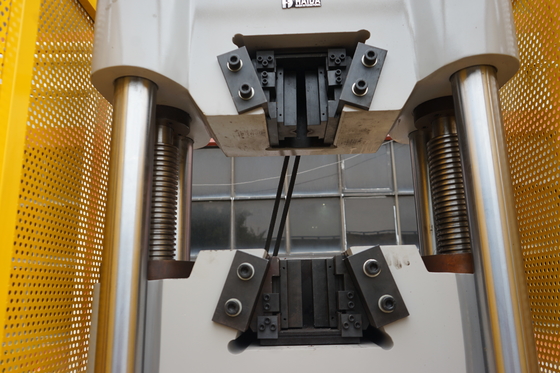

Uchwyty do rozciągania próbek okrągłych: |
φ6-φ26mm |
Uchwyty do rozciągania próbek płaskich: |
0-15mm |
Odległość dla dwóch kolumn: |
500 mm |
Rozmiar górnej i dolnej płyty: |
200x200mm |
Rozpiętość gięcia: |
450 mm |
Szerokość rolki gnącej: |
140 mm |
Śr.rolki gnącej: |
30mm |
Tryb mocowania: |
Hydraulicznie |
Transduktor: |
ogniwo obciążeniowe |
Pomiar deformacji: |
YYU–10/50 |
Wymiary ramy obciążeniowej : |
990×600×2435mm |
Wymiar kontrolera: |
1140×700×930mm |
Cała waga: |
2800 kg |
Główne standardowe akcesoria:
Górna i dolna płyta do kompresji (200x200mm) |
1 zestaw |
Tensometr |
1 zestaw |
Okrągły uchwyt próbki do rozciągania ( φ6-φ26mm ) |
1 zestaw |
Płaski uchwyt próbki do rozciągania (0-15mm) |
1 zestaw |
Akcesoria do gięcia |
1 zestaw |
Wysoka dokładność ogniwa obciążnikowego |
1 zestaw |
Enkoder fotoelektryczny o wysokiej precyzji Pomiar przemieszczenia |
1 zestaw |
Pompa wysokiego ciśnienia |
1 zestaw |
Zawór proporcjonalny |
1 zestaw |
Serwozawór elektrohydrauliczny |
1 zestaw |
Akcesoria do ścinania (akcesoria opcjonalne) |
1 zestaw |
Produkty powiązane | |
HD609B-S | |
HD-604B-S |
|
|

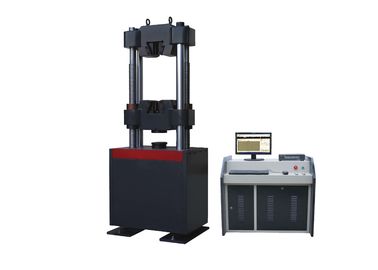

Laboratoria Hydrauliczna maszyna do badania wytrzymałości na rozciąganie do zginania, ścinania, obierania |
Charakterystyka zasady ciśnienia hydraulicznego
● Zastosuj importowaną pompę wysokiego ciśnienia, niższy poziom hałasu, stałe ciśnienie
● Projektowanie systemów dynamicznych i integracji konsoli, łatwe w obsłudze, oszczędzające miejsce do testowania
● Powierzchnia przez obróbkę natryskową, piękny wygląd
Krótkie wprowadzenie System sterowania STC300
Całkowicie cyfrowy system sterowania w pętli zamkniętej STC300 ma wiele zaawansowanych funkcji i innowacji technologicznych, które znajdują odzwierciedlenie głównie w:
● Aby osiągnąć siłę testową, odkształcenie próbki, przemieszczenie tłoka i proces testowania, cztery sterowanie w pętli zamkniętej;
● System akwizycji danych składa się z 4-drożnych kanałów przetwornika A/D o wysokiej precyzji 24-bit.Maksymalna rozdzielczość do 1/300000, pełna niezależnie od sekcji;
● Użyj BB, AD, Xilinx i innych oryginalnych zintegrowanych urządzeń marki, w pełni cyfrowy projekt;
● Spełniają standard PCI, komputer i instalację automatycznej identyfikacji;;
● Elektroniczne systemy pomiarowe bez elementów analogowych, takich jak potencjometry, zapewniające wymienność w celu łatwej konserwacji i wymiany.
