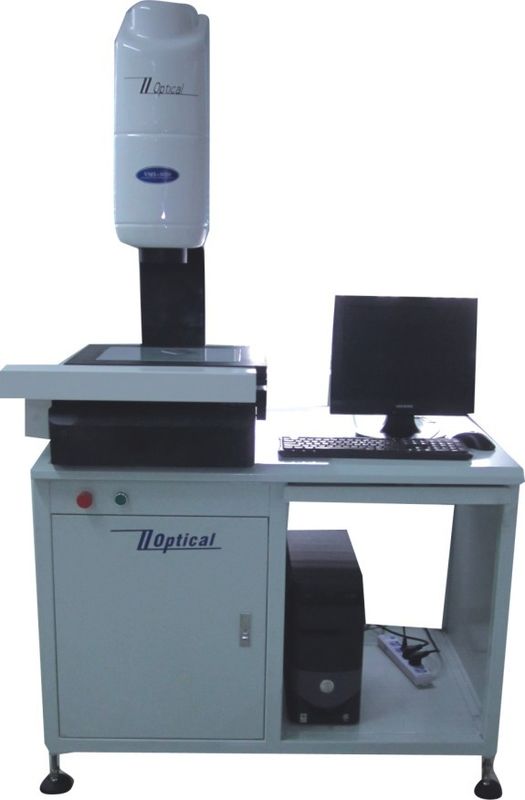

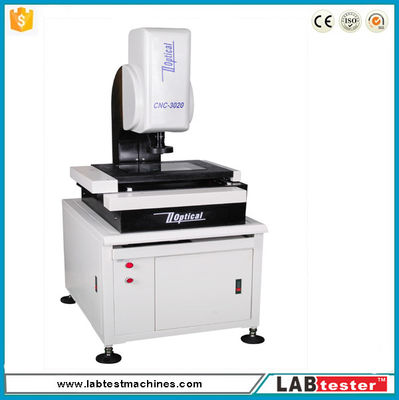

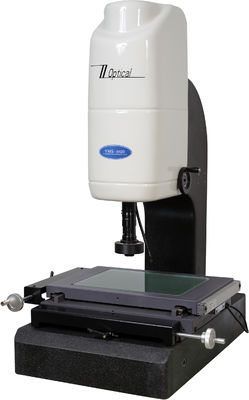

Elektroniczna optyczna maszyna pomiarowa do projektowania transmisji. Maszyna optyczna 2D o niskim tarciu
Używa:
Maszyna optyczna 2D o niskim tarciu. Elektroniczna optyczna maszyna pomiarowa z transmisjąStosowane we wszystkich obszarach zastosowań, których celem jest współrzędna, na przykład w przemyśle maszynowym, elektronicznym, przyrządowym i tworzyw sztucznych.
Obiekt pomiarowy:
LCD, FPC, PCB, płytki drukowane, śruby, sprężyny, zegary, zegarki, przyrządy, złącza (złącza, zaciski), koła zębate, krzywki, gwinty, szablon promieni, gwint szablonu, drut i kabel, narzędzia, łożyska, sprzęt, wytłoczki, ekran, sito testowe, cement sitowy, szablon (szablon, szablony SMT) i tak dalej.
Charakterystyka:
- Ø Generator obiektywu Varifocus i krzywej krzyżowej służy jako system pomiaru celu
- Ø Ten tester ma wiele funkcji, takich jak przetwarzanie danych, wyświetlanie, wprowadzanie, funkcja wyjściowa, szczególnie funkcja regulacji przedmiotu obrabianego jest bardzo wygodna.
- Ø Wysoka rozdzielczość dzięki 9-sekcyjnemu szkłu obiektowemu, nie ma potrzeby ponownego wybierania skali kreślenia przy zmianie mocy mnożenia.
- Ø Użyj interfejsu R232. Po podłączeniu komputera może zmierzyć próbkę, przetwarzać dane i wyprowadzać dane za pomocą komputera.
Funkcje:
1> Może mierzyć punkt, linię, okrąg, łuk, owal i prostokąt, aby poprawić dokładność pomiaru w trybie wielopunktowym.
2> Ma wiele funkcji, takich jak kombinacja pomiarów, struktura środkowa, przecięcie struktury, punkt środkowy konstrukcji, struktura liniowa, struktura okrągła i strukturalny punkt widzenia.
3> Tłumaczenie współrzędnych i prostowanie współrzędnych ma na celu uczynienie pomiaru wygodniejszym i wydajniejszym oraz poprawę efektywności pomiaru.
4> Makra mogą mierzyć te same części szybciej i wygodniej w objętości oraz poprawiać efektywność pomiaru.
5> Dane pomiarowe wprowadzane bezpośrednio do AutoAD i stają się pełnym okręgiem roboczym.
6> Dane pomiarowe można wprowadzić do programu EXCEL w celu przeprowadzenia analizy statystycznej, można narysować prosty Yuan kontrolny Xbar-S, znaleźć Ca i inne parametry.
7> Przełączanie interfejsów językowych.
8> Nagraj program użytkownika, edytuj i wykonaj polecenie.
Cechy:
● różne formy światła, gwarantujące zaspokojenie różnorodnych potrzeb pomiarowych
● Wspomaganie przyciemniania, łatwy użytkownik wie, czy kratka nie jest przesycona
● Opatentowana technologia wskaźnika laserowego ułatwiająca ustawianie ostrości i pozycjonowanie
● może osiągnąć wysoki stopień wspomaganego pomiaru
● zastosowanie stołu z rowkiem T, ułatwiającego montaż różnych opraw (z wyjątkiem modeli VMS-1510F) bez ograniczeń
● rozdzielczość skali 0,5μm
● przełącznik nożny z oprogramowaniem, łatwiejszy w obsłudze
Główny parametr techniczny:
| Tabela |
Rozmiar stołu metalowego (mm) |
354*228 |
404*228 |
450*280 |
500*330 |
606*466 |
| Rozmiar szklanego stołu (mm) |
210*160 |
260*160 |
306*196 |
350*280 |
450*350 |
| Zakres pomiarowy X, Y, Z (mm) |
150*100 |
200*100 |
250*150 |
300*200 |
400*300 |
| waga (kg) |
170 |
180 |
220 |
260 |
315 |
| Wymiary (dł.)*(szer.)*(wys.) |
556*540*860 |
670*660*950 |
720*950*1020 |
|
Pomiarowy system celowania
(Standardowe akcesoria)
|
Kamera :Kolorowa kamera CCD TEO C7 1/2''
Obiektyw zmiennoogniskowy: profesjonalny obiektyw
|
| Powiększenie obiektywu polowego: 0,7 ~ 4,5X WD: 92 mm |
| Telewizor Całkowite powiększenie: 30 ~ 190X Widok obiektu: 7 ~ 1,1 mm |
| Rozdzielczość danych generatora zmiennej krzyżowej: 0,001 mm |
|
Skok w osi Z (mm): 150 mm
Błąd wskazania osi X, Y ≤(3+L/200)um (L należy traktować jako jednostkę miary długości: mm)
|
|
Oświetlenie: Zastosowano światło powierzchniowe i światło transmisyjne LED, z możliwością regulacji jasności
Moc: 220 V (AC), 50 HZ 30 W
|
|
