Szczegóły Produktu:
|
Stosowanie: | Wodoodporny uniwersalny sprzęt do testowania IP IPX5 / IPX6 | Prędkość obrotowa: | Nastawny |
---|---|---|---|
Promień ramienia: | 300mm, 400mm, 600mm, 800mm, 1000mm, 1200mm lub 1500mm | Kąt obrotu: | +/-270, regulowany |
Stół obrotowy: | prędkość jest regulowana | Przepływ: | 0,07 l/min (IPX3,4), 0,6+/-0,5 l/min (IPX4K) |
Odległość dyszy: | 50mm | Średnica dyszy: | 0,4 mm |
Moc: | 1 faza, 220V, 5KW | Prędkość obrotowa preparatu: | 1-3r/min (regulowany) |
Podkreślić: | ip testing equipment,ingress protection testing |
IPX3 / IPX4 Programowalny sprzęt do testowania IP Kontroler komputerowy Pomieszczenie do testowania strumienia deszczowego
Haida IPX1 - IPX8 Komora do badania deszczu.pdf
Opis:
IPX1-IPX9 Programowalny sprzęt do testowania IP Kontroler komputerowy Pomieszczenie testowe w sprayu przeciwdeszczowym nadaje się do oceny produktów elektrycznych, skorupa i uszczelnienie w środowisku deszczowym mogą zapewnić dobry test wydajności sprzętu i komponentów.Ten produkt wykorzystuje projekt naukowy, sprawia, że sprzęt może realistycznie symulować kroplę wody, rozpyloną wodę, rozpryskującą się wodę, rozpyloną wodę itp., różne rodzaje środowiska.Do kompleksowego systemu sterowania i przyjęcia technologii konwersji częstotliwości, która powoduje obrót ramy produktu do testowania opadów Kąt, wychylenie pręta wahadła strumieniowego Kąt ilości wody i częstotliwość oscylacji mogą być sterowane automatycznie.
Struktura pomocnicza
W dolnej części komory znajduje się zbiornik na wodę, systemy zraszania wodą testową, system obracania stołu, napęd wahadłowy z rurą wahliwą
Uszczelnienie: podwójna uszczelka odporna na wysokie temperatury między drzwiami a szafką w celu zapewnienia zamkniętego obszaru testowego
Klamka: klamka bez reakcji, łatwiejsza obsługa
Kółka: spód maszyny można przymocować za pomocą wysokiej jakości kółek PU
System sterowania
1, system komputerowy wykorzystujący win 7
3, posiada funkcję pamięci historii (test dostępnych zapisów historycznych w ciągu 7 dni)
4, temperatura: 0.1 ℃ (zakres wyświetlania)
5, czas: 0,1 min
Użycie produktu
Komora deszczowa jest stosowana głównie w elektrycznych i elektronicznych, lotniczych, wojskowych i innych jednostkach naukowych, oświetleniu zewnętrznym, oświetleniu samochodowym i urządzeniach sygnalizacyjnych do wykrywania ochrony powłoki.
Struktura pudełka
Materiał powłoki zbiornika wykonany z wysokiej jakości linii włosów ze stali nierdzewnej, płyta świetlna ze stali nierdzewnej z materiału liniowego;2 duże wzierniki ułatwiające obserwację szafki testowe testują stan próbki;
Zaimportowana kontrola prędkości falownika w celu zapewnienia testu zgodnie ze standardem;
Dno komory można przymocować za pomocą wysokiej jakości kółek PU, łatwych do przenoszenia użytkowników;
Ma rurę obrotową o 270 stopni i zraszacze obracające się o 360 stopni
Regulowana prędkość stolika próbnego
Dysza strumieniowa (spełnia testy IPX5 i IPX6)
1. Średnica dyszy 6,3 mm, do testu IPX5.Przepływ wody: 12,5 l/min.
2. Średnica dyszy 12,5 mm, do testu IPX6.Przepływ wody: 100 l/min.
3. Poznaj normy IEC60529, IEC60335
4. System pompowania wody jako opcja
Główne parametry programowalnego sprzętu do testowania IP IPX1-IPX9 Kontroler komputerowy Pomieszczenie testowe w sprayu przeciwdeszczowym
Funkcje standardowe
Przedmiot | Specyfikacja |
Wymiar wewnętrzny | (szer. * gł. * wys.) 1000*1000*1000mm |
Wymiar zewnętrzny | (Szer.*Gł.*Wys.)1300*1100*1700mm |
Rurka oscylacyjna | Promień 400 mm |
Kąt oscylacji |
IPX3: rozpylanie ±60° od linii pionowej w każdą stronę, łącznie 120° IPX4: rozpylanie ±180° od linii pionowej z każdej strony, łącznie 360° |
Prędkość oscylacyjna |
IPX3: 2*120° przez 4s IPX4: 2*360° przez 12s |
Spryskiwacz |
Średnica: 0,4 mm, wyjmowana Upewnij się, że woda rozpyla się w linii i bez tolerancji |
Odległość między dwiema dyszami | 50mm |
Wymiary gramofonu | 500 mm |
Prędkość obrotowa gramofonu | 1-3 cykli/min |
Przepływ wody z każdej dyszy | 0,07 l/min +5% |
Czas trwania testu | 1 ~ 999,999 min, regulowane |
Ciśnieniomierz | 80-150 kPa |
Materiał | komora - stal nierdzewna;Dysza natryskowa - Mosiądz |
Funkcje:
1. Obrotowe dysze deszczowe i zraszające zaprojektowane zgodnie ze specyfikacją IPX
2. Regulacja prędkości obrotowych dysz natryskowych
3. Stacjonarna półka produktowa — półka obrotowa jest opcjonalna
4. Reduktory ciśnienia wody, manometry i przepływomierze
5. System obiegu wody w celu zmniejszenia zużycia wody
6. Regulowany kąt obrotu
7. Wymienne rurki obrotowe
8. Złączki dyszy można obracać
9. Wymienne końcówki dyszy
10. Regulowany przepływ objętościowy wody
11. Pomiar strumienia objętości wody
Specyfikacje operacyjne
1, po włączeniu zasilania, gdy program sterujący ustawieniami maszyny zakończy działanie, maszyna przestanie działać;
2, gdy program sterujący zostanie uruchomiony, maszyna przestanie działać;
3, klamka do drzwi, aby otworzyć pudełko, włóż próbkę do uchwytu próbki testowej;następnie zamknij drzwi;
Uwaga: objętość próbki do umieszczenia nie może przekraczać 2/3 pojemności obszaru testowego;
4. "Instrukcja obsługi TEMI880", pierwsza operacja zestawu testowego, a następnie stan testowy zgodnie z ustawionym trybem pracy;
5, gdy obserwuje się zmiany sytuacji Ruoyu w komorze testowej, może otworzyć włącznik światła w drzwiach, za pośrednictwem systemu Windows wie, że sytuacja zmienia się wewnątrz otwartej;wyświetla temperaturę i wilgotność komory testowej na sterowniku (w przypadku braku testu wilgotności wartość wilgotności bez wyświetlacza);
6, otwórz klamki drzwi pudełka, próbki testowe zostały wyjęte z uchwytu próbki, aby zobaczyć próbkę po teście i zapisać stan testu;test jest zakończony;
7. Po zakończeniu testu wyłącz wyłącznik zasilania.
Środki ostrożności
1, podczas pracy przypadkowo usłyszysz dźwięk, trzeba zatrzymać się, aby sprawdzić, odizolować się po rozwiązaniu problemu przed ponownym uruchomieniem, aby nie wpływać na żywotność sprzętu.
2, mechanizm napędowy musi być regularnie tankowany, należy dodać reduktor nr 20 czystego oleju.
3, po ustawieniu urządzenia, potrzebujesz ramy nośnej opartej o urządzenie po przetestowaniu kółek podlegających przemieszczeniu wibracyjnemu.
4, komora deszczowa przez długi czas, na przykład znajdująca się w wodzie zatykającej rurociąg, musi zostać usunięta, przepłukana wodą z kranu, a następnie w górę zespołu.

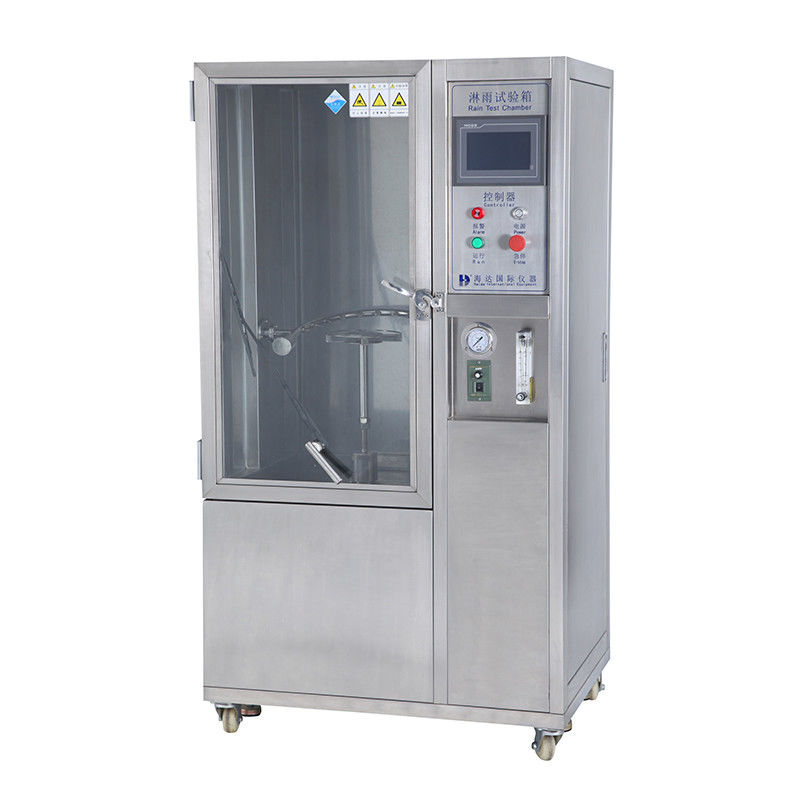

Deszczowy widok pokoju testowego:
(System zraszania deszczem)
