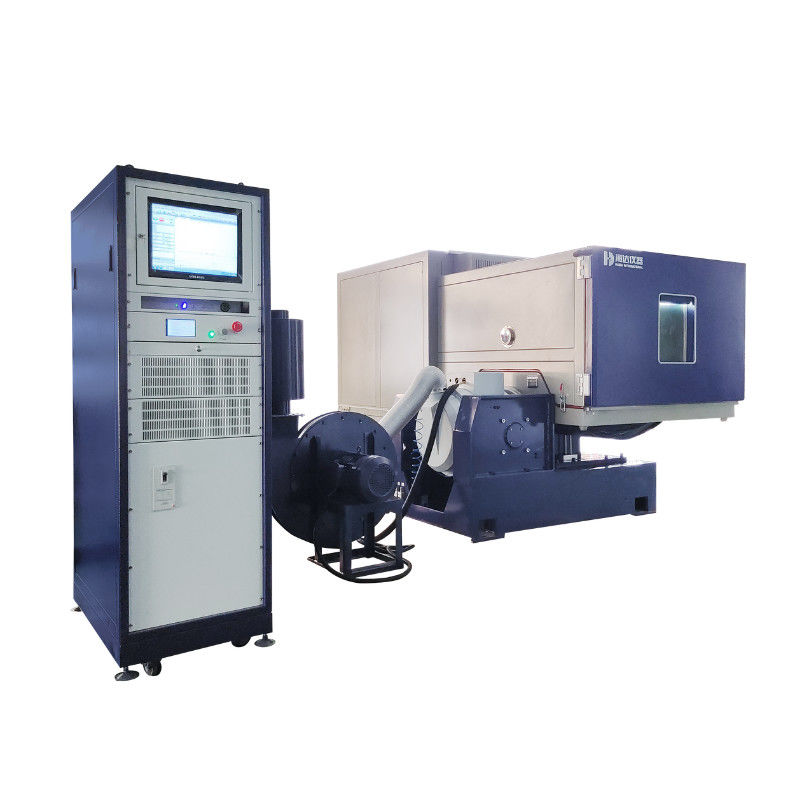

Wysokoczęstotliwościowy system stołu wibracyjnego elektrodynamicznego do testowania w przemyśle lotniczym i elektronicznym

System wysokiej częstotliwości elektrodynamicznych wibracji do badań lotniczych i elektronicznych


Skład systemu


Kompletny system badań drgań składa się zazwyczaj z trzech podstawowych elementów:

1Jednostka pobudzenia drgań: rdzeń to tabela drgań (elektryczna, hydrauliczna, elektromagnetyczna itp.), odpowiedzialna za generowanie sygnałów drgań o określonej częstotliwości, amplitudzie,i przyspieszenie.

2. Jednostka pomiarowa i sterująca: zawiera generator sygnału, wzmacniacz mocy oraz oprogramowanie pomiarowe i sterujące, wykorzystywane do ustawiania parametrów badawczych (takich jak drgania sinusobowe, drgania losowe,wibracje uderzeniowe, itp.), pozyskiwanie danych wibracyjnych i wykonywanie w czasie rzeczywistym sterowania zamkniętym pętlem wyjściem tabeli wibracyjnej.

3. Jednostki pomocnicze: takie jak urządzenia (do mocowania próbki), system chłodzenia (do zapewnienia długotrwałej pracy urządzenia),oraz urządzenia zabezpieczające (w celu zapobiegania wypadaniu próbki lub nieprawidłowej pracy urządzenia).

Kluczowe cechy


1. Wysoce kontrolowane parametry wibracji
Precyzyjnie reguluje zakres częstotliwości wibracji (od kilku Hz do dziesiątek tysięcy Hz, obejmujący nisko częstotliwości wibracji transportowych do wysoko częstotliwości wibracji mechanicznych),amplituda/przyspieszenie (zgodne z różnymi normami badania produktu), i forma fal wibracyjnych (wspiera różne formy fal, takie jak fale sinus, fale losowe, fale uderzeniowe i fale częstotliwości), symulujące pojedyncze lub złożone środowiska wibracyjne.


2. Różne tryby testowe
Dostosowuje się do różnych potrzeb badawczych.
Badanie drgań sinusów: symuluje w stanie stacjonarnym drgań obracających się maszyn (takich jak silniki i silniki) w celu testowania punktu rezonansu produktu;
Badanie drgań losowych: symuluje nieregularne drgania, takie jak te z transportu, trzęsienia ziemi i obciążenia wiatrem, bardziej przypominające rzeczywiste warunki pracy;
Badanie wibracji uderzeniowej: symuluje natychmiastowe silne uderzenia, takie jak kolizje i upadki, w celu oceny odporności produktu na uderzenia.


3Wysoka precyzja i duża niezawodność
Wykorzystuje technologię pomiaru i sterowania w pętli zamkniętej, co powoduje minimalne odchylenie między rzeczywistą wartością wyjściową a ustawioną wartością parametrów drgań;sam sprzęt posiada dużą zdolność obciążeniową i długotrwałą zdolność ciągłej pracy;, spełniające wymagania dotyczące badań niezawodności produktów serii.

4Kompatybilność i rozszerzalność:Można go dostosować do części testowych o różnych rozmiarach i masie (od małych komponentów elektronicznych po kompletne samochody i sprzęt lotniczy) poprzez zmianę różnych urządzeń.; niektóre systemy mogą zintegrować temperaturę, wilgotność i inne moduły w celu realizacji kompleksowych badań środowiskowych temperatury, wilgotności i drgań.
