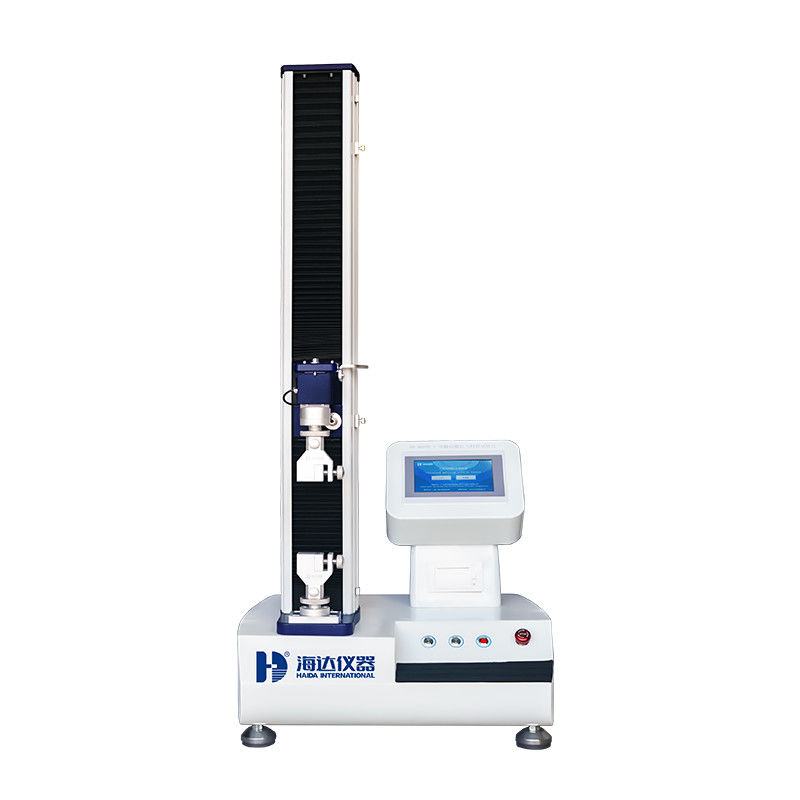

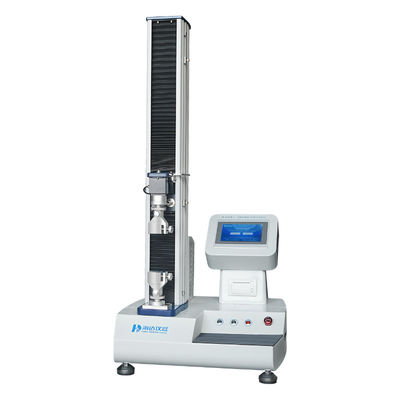

Maszyna do testowania wytrzymałości na rozciąganie na szczelenie kleju / wyposażenie z sterowaniem komputerowym
Zastosowanie
Tester siły na rozciąganie są ekonomiczne, ale wysoki poziom funkcji szeroko stosowane do napięcia, kompresji, gięcia i cięcia testu wszystkich rodzajów materiałów.
Obiekt testowy
Kompresor komórki obciążenia kompresor komórki niskiego cyklu test zmęczenia Tester siły na rozciąganie stosowany głównie do testowania materiałów metalowych i niemetalowych, takich jak guma, tworzywa sztuczne, drut i kabel, kabel światłowodowy,pasy bezpieczeństwa, pasy bezpieczeństwa, pasy skórzane, materiały kompozytowe, profile z tworzyw sztucznych, błona wodoodporna, stal, miedź, profile, stal sprężynowa, stal łożyska, stal nierdzewna, odlewy, stal, stal,Włókna o napięciu z metali nieżelaznych, kompresji, gięcia, cięcia, łuszczenia, łukania, rozszerzając dwa inne testy.
1.Ta maszyna przyjmuje butelkę oleju na konstrukcji typu dolnej, obciążenie hydrauliczne, próbkę zacisku hydraulicznego.
2. uszczelnienie oczyszczania oleju zamiast uszczelnienia pierścienia O. Utrzymać stabilne ładowanie cylindrów i bez obsługi.
3. ręcznie zawory hydrauliczne ładowania kontroli, dają wysoką wydajność zwykłego badania.
4Pojemność ładunkowa od 300KN do 2000KN.
Główne cechy
※ Wysoka dokładność Komórka obciążeniowa, Encoder i opcjonalny extensometr do testowania siły, przemieszczania i rozszerzania.
※ Prędkość serwo sterowania od 0,01 mm/min do 500 mm/min przez serwo silnik.
※ Łatwe do zainstalowania wielu rodzajów uchwytów testowych i akcesoriów do wielu rodzajów testu
※ Wynik badania w czasie rzeczywistym i wskazanie wartości szczytowej.
※ Opcjonalnie zapisywanie danych i drukowanie wyników badań za pomocą mini-drukarki.
※ Dwa rodzaje użytkownika administrować systemem dla wspólnego operatora i administratora systemu
※ Opcja gniazda Ethernet i interfejsu komputera do podłączenia do komputera lub laptopa poprzez dodanie oprogramowania,
※ Może być ustawione sterowanie komputerowe 3 zamknięte pętli serwo sterowanie maszyny testowej przez obciążenie, przemieszczenie i rozszerzenie
Standardowe akcesoria
Zainstalowany koder, zainstalowana komórka obciążeniowa; wbudowany serwomotor; karta sterująca i jednostka wyświetlania; Grywa płaska napędowa; płyty kompresyjne; narzędzie instalacyjne i kable.
Akcesoria opcjonalne
Typ miernika naprężenia Extensometer, Extensometer dużych deformacji;Interfejs komputerowy i oprogramowanie;Komputer, system operacyjny Windows, drukarka;
ProLine jest dostępny z prędkościami badawczymi od 0,0005 do 1500 mm/min, w zależności od typu.
Duży zakres prędkości badawczych może być wykorzystywany bez ograniczeń. Ponadto dozwolone są obciążenia badawcze do 110% obciążenia nominalnego maszyny w celu zrekompensowania ciężkich kombinacji urządzeń badawczych,akcesoria itp..
ProLine jest dostępny do obciążeń badawczych do 100 kN i z wysokością obszaru badawczego od 1050 mm do 1450 mm.
ProLine można obsługiwać ze standardowymi komercyjnymi komputerami PC lub laptopami i nie wymaga specjalnej karty rozszerzającej.
Parametry techniczne
| Pozycje |
Specyfikacja |
| Czujnik |
Celtron ładowanie komórki |
| Pojemność |
10,20,50,100,200kg |
| Zmiana jednostki |
G, KG, N, LB |
| Urządzenie wyświetlające |
PC i LCD |
| Rozstrzygnięcie |
1/250,000 |
| Dokładność |
± 0,5% |
| Maksymalny udar. |
1000 mm (włącznie z oprawą) |
| Prędkość badania |
0.1-500 mm/min (regulowane) |
| Silnik |
Panasonic Servo Motor |
| Wyrzuć. |
Wysokiej precyzji śruby kulkowej |
| Dokładność wydłużenia |
00,001 mm |
| Władza |
220V, 50HZ |
| Waga |
Około 75 kg |
| Akcesoria |
Jeden zestaw zacisków, jeden zestaw komputerów Lenovo, jeden kawałek angielskiego oprogramowania CD, jeden kawałek obsługiwanie wideo CD, jeden kawałek angielski podręcznik użytkownika |
Teoria testowa
Próbka została zaciskana między dwoma zaciskami zacisk, dwa zacisków ruchu względnego, poprzez przesuwanie folder znajduje się w głowie siły czujnika i maszyny wbudowany czujnik przemieszczenia,zbierane podczas zmiany wartości siły badawczej i przesunięcia, w celu obliczenia wytrzymałości na rozciąganie, rozdarcia, współczynnika deformacji i innych wskaźników wydajności próbki.
Korekta prędkości:
1Najpierw zapisuj początkową pozycję ramienia poprzecznego maszyny, wybierz wartość prędkości na panelu sterującym (za pomocą prostego linijki mierzącej standardowy bieg ramienia poprzecznego).
2. Rozruch, podczas gdy elektroniczny zegarek zaczyna liczyć stację na minutę, zegarek czas przyjazdu podczas naciśnięcia przycisku do zatrzymania maszyny,zgodnie z chronometrem wartość strzału skrzyżowego ręki jest prędkością na minutę (mm / min), obserwując wartość różnicy ruchu krzyżowego Tam i linijek linii prostej i obliczając wartość błędu ruchu krzyżowego ramienia nie powinna przekraczać ± 1%.
Dokładność wyrównania
1) znaleźć ciało wstępnego pozytywnego
2) precyzyjne ustawienie maszyny do badania rozciągania
Po wylaciu ścieków orzechów stóp, zanim cement nie jest suchy, nie wolno zacisnąć orzechów i stóp rozpocząć testowanie maszyny.(czas suszenia cementu jest zwykle krótszy niż 10-15 dni) po całkowitym wyschnięciu cementu, zacisnąć orzechowy szczęście stóp na dokładność instalacji maszyny badawczej do przeglądu, czy dokładność ustawienia jest spójna.
Utrzymanie maszyny
Regularnie sprawdzać części szczęki śrub, jeżeli stwierdzono ich luźność, należy je w odpowiednim czasie zacisnąć;
Powierzchnia przesuwna i powierzchnia kontaktowa z wklęsem z rowką ogona gołębia na wklęsie powinny być utrzymywane w czystości, regularnie pokryte cienką warstwą tłuszczu MoS2 (dissiarczan molibdenu);
Regularnie sprawdzać koło napędowe, a jeśli okaże się, że jest luźne, umieścić napinacz na nowo.
