Szczegóły Produktu:
|
Sine sinus (szczyt): | 30kN | Siła uderzenia (szczyt): | 60KN |
---|---|---|---|
Zakres częstotliwości: | 5 ~ 2600 Hz | Przemieszczenie (ciągłe): | 100 mm |
Max. Max. Velocity Prędkość: | 1,8 m / s | Max. Max. acceleration przyśpieszenie: | 75 g |
Częstotliwość rezonansowa 1. rzędu: | 2400 Hz | ||
High Light: | vibration test system,vibration table test equipment |
Wysokiej jakości elektrodynamika drgań transportowych Typ Urządzenia do badań wibracyjnych
Wprowadzenie:
Sprzęt do badań wibracji typu elektro-dynamicznego Elektryczny stół do badań wibracji pionowy stół przedłużający w teście wibracji, próbka testowa lub mocowanie mogą być większe niż stół ruchomych pierścieni stołu wibracyjnego elektrycznego, więc konieczne jest rozszerzenie oryginalnego stołu, powszechną metodą jest zainstalowanie stołu pomocniczego (rozszerzenie Podczas wykonywania testów wibracyjnych, jeśli niektóre próbki testowe wymagają specjalnej instalacji, wymagane są niestandardowe urządzenia, aby spełnić wymagania tego testu. W losowym teście wibracji sam stół wibracyjny nie jest zbyt dużym problemem, problemem jest układ sterowania. Ponieważ analiza sygnału i obliczenie testu drgań losowych jest skomplikowane, musi być wykonane przez komputer.
Cechy:
Ultra wyciszona praca;Podstawa maszyny wykorzystuje wysokiej jakości materiał, instaluje się wygodnie, operacja jest płynna, nie trzeba instalować The, kontrola digitalizacji obwodu sterowania i częstotliwość wyświetlania, PID dostosowuje funkcję, powoduje, że praca urządzenia jest bardziej stabilna, niezawodny, zamiata częstotliwość i sposób pracy ze stałą częstotliwością, dostosowuje się do różnych żądań testu zawodu Aby rozwiązać zakłócenia silnego pola elektromagnetycznego w obwodzie sterowania i zwiększyć ustawiony czas pracy, aby testowany produkt osiągnął dokładny test czas.
Elektro-dynamiczny system testowania wibracji Arkusz danych wydajności:

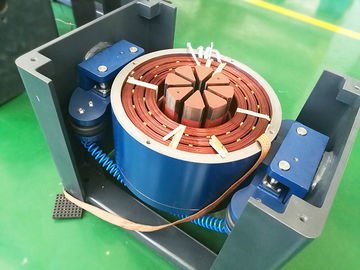

Shaker (Model# EDM-2000) | ||
Sine sinus (szczyt) | 30kN | |
Siła uderzenia (szczyt) | 60 kN | |
Zakres częstotliwości | 5 ~ 2600 Hz | |
Przemieszczenie (ciągłe) | 100 mm | |
Max.Prędkość | 1,8 m / s | |
Max.Przyśpieszenie | 75 g | |
Średnica twornika | 445 mm | |
1św uporządkować częstotliwość rezonansową | 2400 Hz | |
Dopuszczalny moment mimośrodowy | > 500 Nxm | |
Masa szkieletu | 40 kg | |
Wymiar śruby HE / ST | M10 (metryczne) | |
Częstotliwość izolacji drgań osiowych | < 3 Hz | |
Max.Ładowność | 500 kg | |
Wyciek strumienia magnetycznego | ≤1 mT | |
Wymiary (dł. × szer. × wys., Bez opakowania) | 1.330x860x 1.250 mm | |
Waga (bez opakowania) | 2500 kg | |
Instalacja | Mata gumowa (wymagane śruby kotwiące) | |
Wzmacniacz mocy (Model# VSA-H323A) | ||
Wyjście wzmacniacza | 30 kVA | |
SNR | > 65 dB | |
Znamionowe napięcie wyjściowe | 120 Vrms | |
Sprawność wzmacniacza | > 90% | |
Wymiary (dł. × szer. × wys., Bez opakowania) | 800 x 900 x 2100 mm | |
Waga (bez opakowania) | 500 kg | |
Dmuchawa (model nr PBL-W30) | ||
Objętość powietrza | 0,46 m3)/ s | |
Moc | 7,5 kW | |
Średnica kanału powietrznego | 200 mm | |
Ciśnienie powietrza | 8,8 kPa | |
Instalacja | Możliwość podłączenia do sufitu (do dwóch zakrętów 90 stopni), maks. Bieg 20 ' | |
Poziomy stół poślizgowy (model nr 30ST-600M) | ||
Wymiary | 600x600 mm | |
Grubość | 45 mm | |
Limit częstotliwości | 2000 Hz | |
Masa efektywna | 54 kg | |
Uwaga: 1. Dla uzyskania większej jednorodności zastosowano łożysko olejowe o wysokim ciśnieniu. |
||
Kontroler wibracji i akcelerometr | ||

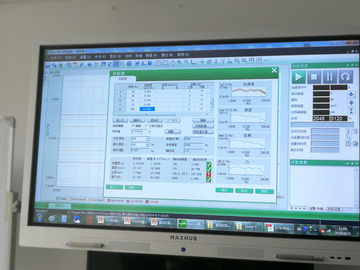

Kontroler wibracji VT-9008-4 | 4 kanałowy kontroler wibracji z sinusoidą i samokalibracją. | |
Akcelerometr EA-YD-181 | 100 mV / g, Zakres: 50 g, Częstotliwość robocza: 1-10 kHz, Waga: 11 gram, z 10 stóp kablem o niskim poziomie hałasu | |
Inne obsługiwane funkcje / akcesoria | ||
Komory środowiskowe | Utrzymany | |
Urządzenia mobilne | Możliwość dostosowania | |
Płyty izolacyjne | Możliwość dostosowania | |
Osprzęt | Możliwość dostosowania | |
Środowisko pracy systemu | ||
Zakres temperatury | 0–40 ℃ | |
Zakres wilgotności | 0 ~ 90%, bez kondensacji | |
Wymagania dotyczące zasilania | 380 V / 3 fazy / 50 Hz, 40 kVA | |
Ciśnienie sprężonego powietrza | 0,6 Mpa |
Jak używać:
1, instrukcja sterowania, aby zakończyć procedurę
2, na przykład Błąd operacji, aby nie mógł działać, możesz użyć metody odzyskiwania z kroków wejściowych, a następnie ustawić pojedynczą grupę lub inne uruchomione kroki.
3, przed użyciem do naciśnięcia zewnętrznego włącznika startu, pojawia się COO mianowicie puszcza, otwiera klucz.
4, ciało Tajwanu:
1 Tuleja stopki korpusu stołu w miarę możliwości zamocowana
2 zasilacz włączony / praca w linii wyjściowej nie może być odłączony
3 Ustaw poziom jak najdalej
4 elementy można zmienić, linii nie należy zmieniać ani z połączenia.
5 Organ tajwański nie może być częścią ani częścią reorganizacji, tylko zgodnie ze specyfikacjami dla jednego elementu i oryginalnym hasłem potwierdzającym.
5, amplituda wewnątrz kodu
1. Nie reguluj zbyt dużych wartości przed ani po rozruchu
2) niska kluczowa amplituda modulacji o wysokiej amplitudzie
3 Pokrętło amplitudy panelu sterowania umieszczone w środkowej pozycji testowe elementy: umieszczone w celu skupienia się na głównym punkcie, zmniejsz lewe płaskie prawe.
4 skrzynka kontrolna: Nie można umieścić na górze lub pod ziemią
6, kod wewnętrzny:
1) zresetować, gdy działa lub działa nieprawidłowo
2) Kontrola Krok metody resetowania, każdy kod wewnętrzny można ustawić tylko raz, aby zapisać
3 zazwyczaj należy użyć kodu wewnętrznego nie można ustawić losowo
7, Skrzynka kontrolna:
1) Linia łącząca korpusu musi być szczelnie zamknięta po zawieszeniu
2 przełącznik kierunku wibracji i linia połączenia wyjściowego są zgodne, nie można podłączyć źle
8, testowanie: W teście niespecjalnym należy zastosować test pełnej fali
9, ciało Tajwanu: nie może wytwarzać dźwięku kolizji, wzajemne dotknięcie górnej i dolnej osi środkowej spowoduje natychmiastowe przerwanie pęknięcia elementu ze stali sprężynowej, modulację amplitudy ustawia się małą, a następnie włącza.
10, inne nieznane:
Nie zmieniaj arbitralnie wewnętrznych komponentów i linii
11, powód jest zły:
1 Wykorzystanie modeli komputerowych nie może być użyte do sterowania stołem z wytrząsaniem
2 nie można ponownie załadować sterownika
2, w przypadku testu Ista-ia, operator chroni próbkę, aby zapobiec zsuwaniu się próbek ze stołu;
3, wymiana skrzyni biegów regularnie;
4. Odłącz całą moc, gdy nie działa, utrzymuj w czystości;5, osoby niebędące pracownikami nie mogą działać do woli
