Szczegóły Produktu:
|
| Sine sinus (szczyt): | 30kN | Siła uderzenia (szczyt): | 60KN |
|---|---|---|---|
| Zakres częstotliwości: | 5 ～ 2600 Hz | Przemieszczenie (ciągłe): | 100 mm |
| Max. Max. Velocity Prędkość: | 1,8 m / s | Max. Max. acceleration przyśpieszenie: | 75 g |
| Częstotliwość rezonansowa 1. rzędu: | 2400 Hz | ||
| High Light: | vibration test system,vibration table test equipment |
||

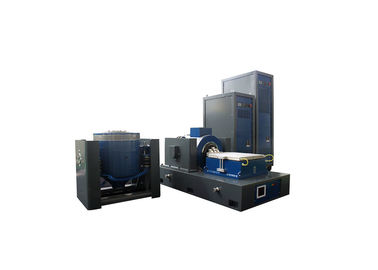

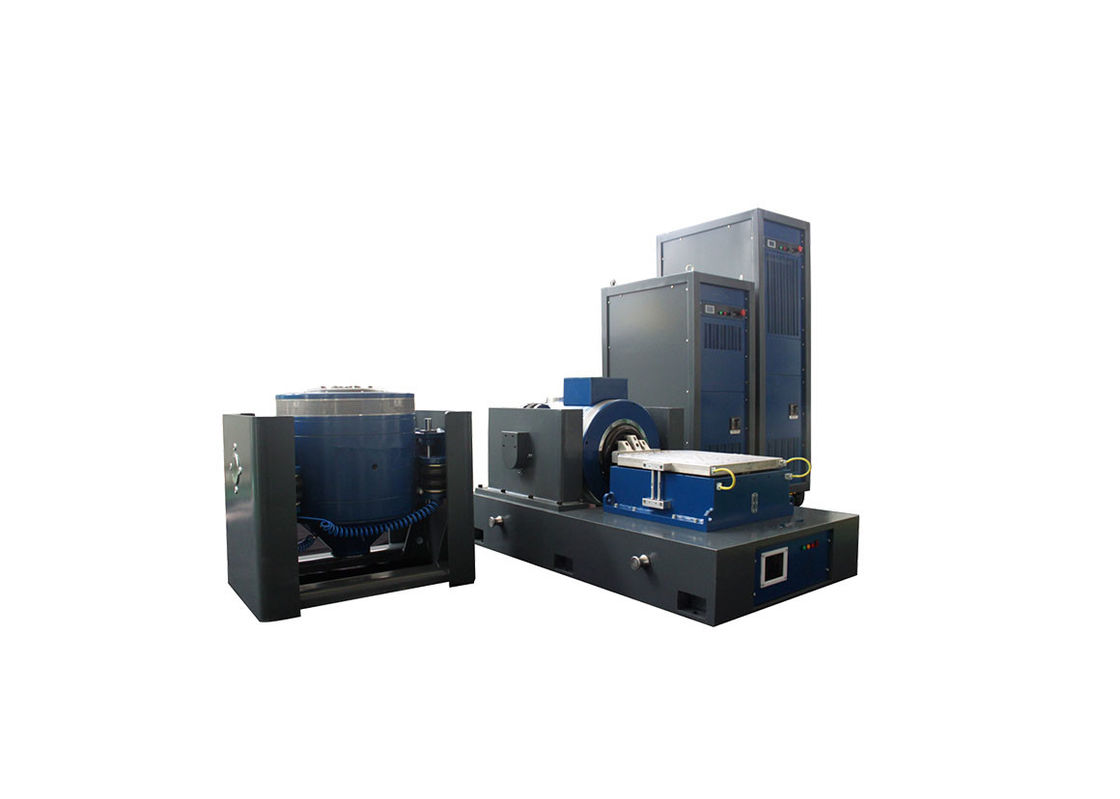

Symulacja transportu materiałów laboratoryjnych Urządzenia do badań wibracyjnych
Wprowadzenie:
Elektrodynamiczny Sprzęt do badania wibracjijest szeroko stosowany w obronie, lotnictwie, lotnictwie, komunikacji, elektronice, motoryzacji, sprzęcie AGD i innych gałęziach przemysłu.Ten rodzaj sprzętu służy do wykrywania wczesnych usterek, symulowania rzeczywistych warunków pracy i testu wytrzymałości konstrukcji, zastosowanie produktu jest szerokie, szerokość aplikacji jest oczywista, efekt testu jest niezwykły i niezawodny.Fala sinusoidalna, FM, przemiatanie, programowalny, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulacja amplitudy, kontrola czasu, pełna kontrola komputera, proste stałe przyspieszenie / stała amplituda.Sprzęt dzięki ciągłemu nieprzeprowadzaniu 3 miesięcy testów, stabilnej wydajności, niezawodnej jakości.

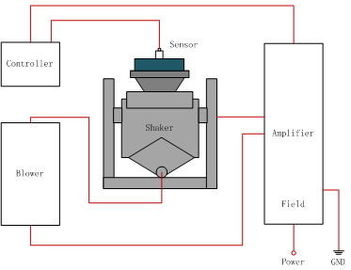

Elektro-dynamiczny system testowania wibracji Arkusz danych wydajności:

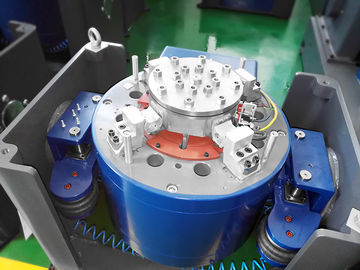

| Shaker (Model# EDM-2000) | ||
| Sine sinus (szczyt) | 30kN | |
| Siła uderzenia (szczyt) | 60 kN | |
| Zakres częstotliwości | 5 ～ 2600 Hz | |
| Przemieszczenie (ciągłe) | 100 mm | |
| Max.Prędkość | 1,8 m / s | |
| Max.Przyśpieszenie | 75 g | |
| Średnica twornika | 445 mm | |
| 1św uporządkować częstotliwość rezonansową | 2400 Hz | |
| Dopuszczalny moment mimośrodowy | ＞ 500 Nxm | |
| Masa szkieletu | 40 kg | |
| Wymiar śruby HE / ST | M10 (metryczne) | |
| Częstotliwość izolacji drgań osiowych | ＜ 3 Hz | |
| Max.Ładowność | 500 kg | |
| Wyciek strumienia magnetycznego | ≤1 mT | |
| Wymiary (dł. × szer. × wys., Bez opakowania) | 1.330x860x 1.250 mm | |
| Waga (bez opakowania) | 2500 kg | |
| Instalacja | Mata gumowa (wymagane śruby kotwiące) | |
| Wzmacniacz mocy (Model# VSA-H323A) | ||
| Wyjście wzmacniacza | 30 kVA | |
| SNR | ＞ 65 dB | |
| Znamionowe napięcie wyjściowe | 120 Vrms | |
| Sprawność wzmacniacza | ＞ 90% | |
| Wymiary (dł. × szer. × wys., Bez opakowania) | 800 x 900 x 2100 mm | |
| Waga (bez opakowania) | 500 kg | |
| Dmuchawa (model nr PBL-W30) | ||
| Objętość powietrza | 0,46 m3)/ s | |
| Moc | 7,5 kW | |
| Średnica kanału powietrznego | 200 mm | |
| Ciśnienie powietrza | 8,8 kPa | |
| Instalacja | Możliwość podłączenia do sufitu (do dwóch zakrętów 90 stopni), maks. Bieg 20 ' | |
| Poziomy stół poślizgowy (model nr 30ST-600M) | ||
| Wymiary | 600x600 mm | |
| Grubość | 45 mm | |
| Limit częstotliwości | 2000 Hz | |
| Masa efektywna | 54 kg | |
|
Uwaga: 1. Dla uzyskania większej jednorodności zastosowano łożysko olejowe o wysokim ciśnieniu. |
||
| Kontroler wibracji i akcelerometr | ||
| Kontroler wibracji VT-9008-4 | 4 kanałowy kontroler wibracji z sinusoidą i samokalibracją. | |
| Akcelerometr EA-YD-181 | 100 mV / g, Zakres: 50 g, Częstotliwość robocza: 1-10 kHz, Waga: 11 gram, z 10 stóp kablem o niskim poziomie hałasu | |
| Inne obsługiwane funkcje / akcesoria | ||
| Komory środowiskowe | Utrzymany | |
| Urządzenia mobilne | Możliwość dostosowania | |
| Płyty izolacyjne | Możliwość dostosowania | |
| Osprzęt | Możliwość dostosowania | |
| Środowisko pracy systemu | ||
| Zakres temperatury | 0–40 ℃ | |
| Zakres wilgotności | 0 ～ 90%, bez kondensacji | |
| Wymagania dotyczące zasilania | 380 V / 3 fazy / 50 Hz, 40 kVA | |
| Ciśnienie sprężonego powietrza | 0,6 Mpa | |
Cechy:
1. Aby osiągnąć wyższe przyspieszenie i wyższą częstotliwość roboczą przy niższej jakości nośnika (stołu), popraw ogólną ładowność i wydajność.
2. Dzięki zintegrowanej konstrukcji stołu wibracyjnego (zintegrowany), dobrej sztywności, łatwej instalacji i debugowaniu.
3. Wzmocnienie korpusu spawalniczego ma dobrą jakość reakcji i efekt tłumienia.
4. Wbudowany system izolacji drgań może zmniejszyć propagację drgań do podłoża i zapobiec zakłóceniom między urządzeniami testowymi.
Jak używać:
1, instrukcja sterowania, aby zakończyć procedurę
2, na przykład Błąd operacji, aby nie mógł działać, możesz użyć metody odzyskiwania z kroków wejściowych, a następnie ustawić pojedynczą grupę lub inne uruchomione kroki.
3, przed użyciem do naciśnięcia zewnętrznego włącznika startu, pojawia się COO mianowicie puszcza, otwiera klucz.
4, ciało Tajwanu:
1 Tuleja stopki korpusu stołu w miarę możliwości zamocowana
2 zasilacz włączony / praca w linii wyjściowej nie może być odłączony
3 Ustaw poziom jak najdalej
4 elementy można zmienić, linii nie należy zmieniać ani z połączenia.
5 Organ tajwański nie może być częścią ani częścią reorganizacji, tylko zgodnie ze specyfikacjami dla jednego elementu i oryginalnym hasłem potwierdzającym.
5, amplituda wewnątrz kodu
1. Nie reguluj zbyt dużych wartości przed ani po rozruchu
2) niska kluczowa amplituda modulacji o wysokiej amplitudzie
3 Pokrętło amplitudy panelu sterowania umieszczone w środkowej pozycji testowe elementy: umieszczone w celu skupienia się na głównym punkcie, zmniejsz lewe płaskie prawe.
4 skrzynka kontrolna: Nie można umieścić na górze lub pod ziemią
6, kod wewnętrzny:
1) zresetować, gdy działa lub działa nieprawidłowo
2) Kontrola Krok metody resetowania, każdy kod wewnętrzny można ustawić tylko raz, aby zapisać
3 zazwyczaj należy użyć kodu wewnętrznego nie można ustawić losowo
7, Skrzynka kontrolna:
1) Linia łącząca korpusu musi być szczelnie zamknięta po zawieszeniu
2 przełącznik kierunku wibracji i linia połączenia wyjściowego są zgodne, nie można podłączyć źle
8, testowanie: W teście niespecjalnym należy zastosować test pełnej fali
9, ciało Tajwanu: nie może wytwarzać dźwięku kolizji, wzajemne dotknięcie górnej i dolnej osi środkowej spowoduje natychmiastowe przerwanie pęknięcia elementu ze stali sprężynowej, modulację amplitudy ustawia się małą, a następnie włącza.
10, inne nieznane:
Nie zmieniaj arbitralnie wewnętrznych komponentów i linii
11, powód jest zły:
1 Wykorzystanie modeli komputerowych nie może być użyte do sterowania stołem z wytrząsaniem
2 nie można ponownie załadować sterownika
2, w przypadku testu Ista-ia, operator chroni próbkę, aby zapobiec zsuwaniu się próbek ze stołu;
3, wymiana skrzyni biegów regularnie;
4. Odłącz całą moc, gdy nie działa, utrzymuj w czystości;5, osoby niebędące pracownikami nie mogą działać do woli
