Szczegóły Produktu:
|
| Siła sinusoidalna (szczyt): | 30 KN | Siła uderzeniowa (szczytowa) siła uderzenia (pik): | 60k |
|---|---|---|---|
| Zakres częstotliwości: | 5 ~ 2600 Hz | Waga armatury: | 40 kg |
| Wymiary (L × W × H, rozpakowane): | 1 330x860x1 250 mm | Częstotliwość izolacji drgań osiowych: | ＜ 3 Hz |
| On/ST Wymiar śruby: | M10 (metryka) | ||
| Podkreślić: | szerokopasmowy stolik wstrząsaczy wibracji,systemy stołowe wstrząsaczy wibracji z gwarancją,systemy stołowe dla wibracji przemysłowych |
||

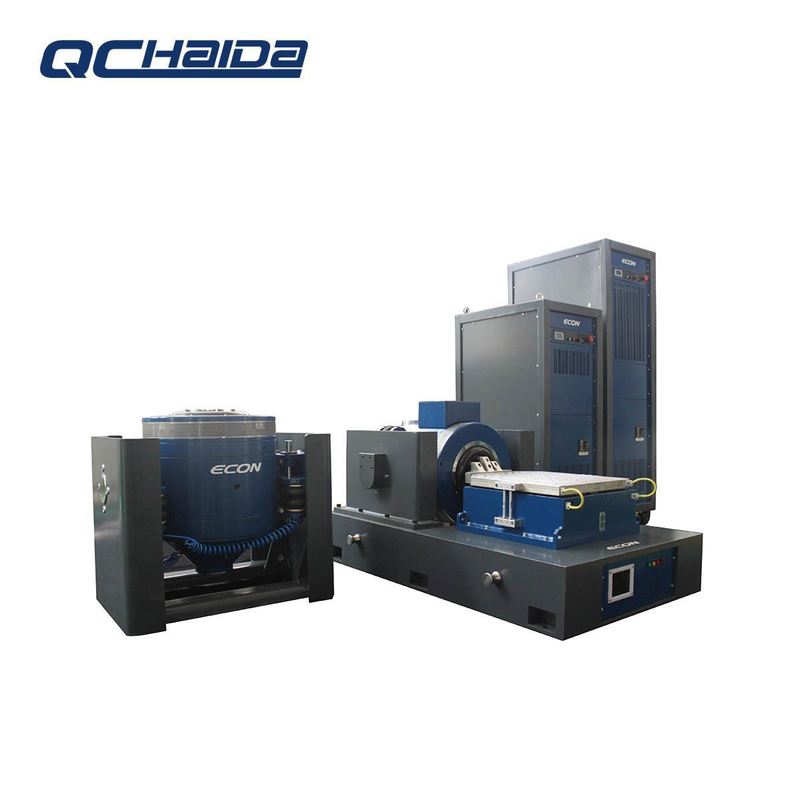

Wibracje elektromagnetyczne / Maszyna do testowania wibracji
Wprowadzenie:
Test wibracyjny losowy shakera (GB/t2423.56-2006) jest wzbudzany przez losowy sygnał wejściowy, który zawiera wszystkie składowe częstotliwości w określonym zakresie częstotliwości (szerokopasmowy) przez cały czas. Jego wartość chwilowa podlega rozkładowi normalnemu (gaussowskiemu). Rozkład w zakresie częstotliwości jest reprezentowany przez krzywą gęstości widmowej przyspieszenia (ASD).
Wibracje losowe są najczęstszym rodzajem wzbudzenia występującym w realnym świecie. Jego przyszła wartość chwilowa nie może być przewidziana na podstawie jego przeszłego stanu, ale może być przewidziana tylko na podstawie prawdopodobieństwa. W rzeczywistości te cechy mają zastosowanie do większości obliczeń związanych z wibracjami losowymi, takich jak zmęczenie i naprężenia zmienne.
W przeciwieństwie do testu sinusoidalnego, wibracje losowe stołu testowego są zawsze wzbudzane i rezonują w czasie trwania, chociaż nie mogą osiągnąć maksymalnej wartości. Większość sygnałów losowych w laboratorium ma 3-krotny RMS, co oznacza, że wartość chwilowa wzbudzenia w zakresie częstotliwości testowej może być rozszerzona od zera do 3-krotności całkowitego RMS (R.M.S.). Większą różnicą, którą należy wziąć pod uwagę w przypadku wzbudzenia losowego, jest to, że wystąpi duża liczba naprężeń zmiennych, zarówno dodatnich, jak i ujemnych, między punktami przecięcia. Ta właściwość wpłynie na uszkodzenia zmęczeniowe, a tym samym na oczekiwaną żywotność uszkodzenia.
Niezależnie od tego, czy są to wibracje sinusoidalne, czy losowe, tylko dzięki lepszemu zrozumieniu produkcji produktu, transportu, środowiska użytkowania oraz właściwości i charakterystyki sprzętu testowego, możemy bardziej odpowiednio wybrać własny, odpowiedni tryb wibracji, aby móc przesiewać produkty wysokiej jakości i poprawiać wydajność wadliwych produktów.
System testowania wibracji elektro-dynamicznychKarta danych technicznych:
| Shaker (Model# EDM-2000) | ||
| Siła sinusoidalna (szczytowa) | 30kN | |
| Siła uderzeniowa (szczytowa) | 60 kN | |
| Zakres częstotliwości | 5～2,600 Hz | |
| Przemieszczenie (ciągłe) | 100 mm | |
| Maks. Prędkość | 1.8 m/s | |
| Maks. Przyspieszenie | 75 G | |
| Średnica wirnika | 445 mm | |
| 1st częstotliwość rezonansowa | 2,400 Hz | |
| Dopuszczalny moment mimośrodowy | ＞500 Nxm | |
| Waga wirnika | 40 kg | |
| Wymiar śruby HE/ST | M10 (metryczny) | |
| Częstotliwość izolacji wibracji osiowej | ＜3 Hz | |
| Maks. Obciążenie | 500 kg | |
| Upływ strumienia magnetycznego | ≤1 mT | |
| Wymiary (dł. × szer. × wys., bez opakowania) | 1,330x860x1,250 mm | |
| Waga (bez opakowania) | 2,500 kg | |
| Instalacja | Mata gumowa (wymagane śruby kotwiące) | |
| Wzmacniacz mocy (Model# VSA-H323A) | ||
| Wyjście wzmacniacza | 30 kVA | |
| SNR | ＞65 dB | |
| Znamionowe napięcie wyjściowe | 120 Vrms | |
| Sprawność wzmacniacza | ＞ 90% | |
| Wymiary (dł. × szer. × wys., bez opakowania) | 800x900x2,100 mm | |
| Waga (bez opakowania) | 500 kg | |
| Dmuchawa (Model# PBL-W30) | ||
| Objętość powietrza | 0.46 m3/s | |
| Moc | 7.5 kW | |
| Średnica kanału powietrznego | 200 mm | |
| Ciśnienie powietrza | 8.8kPa | |
| Instalacja | Możliwość podłączenia do sufitu (do dwóch zagięć 90 stopni), maks. 20’ bieg | |
| Poziomy stół ślizgowy (Model# 30ST-600M) | ||
| Wymiary | 600x600 mm | |
| Grubość | 45 mm | |
| Limit częstotliwości | 2,000 Hz | |
| Masa efektywna | 54 kg | |
|
Uwaga: 1. Łożysko olejowe wysokiego ciśnienia jest używane dla lepszej jednorodności. |
||
| Kontroler wibracji i akcelerometr | ||
| Kontroler wibracji VT-9008-4 | 4-kanałowy kontroler wibracji z funkcją sinusoidalną i samokalibracją. | |
| Akcelerometr EA-YD-181 | 100mV/g, Zakres: 50g, Częstotliwość pracy: 1-10kHz, Waga: 11gram, z kablem o niskim poziomie szumów 10ft | |
| Inne obsługiwane funkcje/akcesoria | ||
| Komory środowiskowe | Obsługiwane | |
| Urządzenia mobilne | Konfigurowalne | |
| Płyty izolacyjne | Konfigurowalne | |
| Mocowanie | Konfigurowalne | |
| Środowisko pracy systemu | ||
| Zakres temperatur | 0-40℃ | |
| Zakres wilgotności | 0～90% , bez kondensacji | |
| Wymagania dotyczące zasilania | 380V/3ph/50Hz, 40kVA | |
| Ciśnienie sprężonego powietrza | 0.6 Mpa | |
Jak z tego korzystać:
1, instrukcja obsługi w celu zakończenia procedury
2, na przykład Błąd operacji, który uniemożliwia pracę, można użyć metody odzyskiwania kroków wejściowych, a następnie ustawić pojedynczą grupę lub inne kroki działania.
3, przed użyciem należy nacisnąć zewnętrzny przełącznik startu, pojawia się COO, czyli puszcza, otwiera klawisz.
4, Tajwan Body:
1 Rękaw nóżki stołu w miarę możliwości zamocowany
2 zasilanie włączone/praca w linii wyjściowej nie może być odłączona
3 Umieść poziom w miarę możliwości
4 komponenty można zmienić, linii nie należy zmieniać ani z połączenia.
5 Tajwańskie ciało nie może być w całości lub w części reorganizowane, tylko zgodnie ze specyfikacjami dla pojedynczego komponentu i z oryginalnym hasłem potwierdzającym.
5, amplituda wewnątrz kodu
1. Nie reguluj zbyt dużej przed lub po uruchomieniu
2) niskiej klasy amplituda modulacji wysokiej amplitudy
3 Pokrętło amplitudy panelu sterowania umieszczone w pozycji środkowej elementy testowe: umieszczone tak, aby skupić się na głównym punkcie, zmniejszyć lewą płaską prawą.
4 skrzynka kontrolna: nie może być umieszczona na górze lub pod ziemią
6, Kod wewnętrzny: zresetuj podczas uruchamiania lub nieprawidłowego działania
7, Skrzynka kontrolna:
1) Linia łącząca korpus musi być mocno zablokowana po zawieszeniu
2 przełącznik kierunku wibracji i linia połączeniowa wyjścia są odpowiednie, nie można połączyć źle
8, testowanie: Test nieszablonowy powinien używać testu pełnofalowego
9, Tajwańskie ciało: nie może wytwarzać dźwięku kolizji, górna i dolna oś środkowa wzajemnego dotyku spowoduje pęknięcie stalowej sprężyny, które należy natychmiast wyłączyć, modulacja amplitudy jest regulowana mała, a następnie włącza się.
10, inne nieznane:
Nie zmieniaj samowolnie elementów wewnętrznych i linii
11, powód jest zły:
1 Użycie modeli komputerowych nie może być używane do sterowania stołem wstrząsowym
2 nie można ponownie załadować sterownika
2, w przypadku testu Ista-ia, operator musi chronić próbkę, aby zapobiec wysunięciu się elementów testowych ze stołu
Obsługa posprzedażna:
Jeśli wystąpią jakiekolwiek problemy podczas procesu testowania, gwarantujemy:
Szybka reakcja: Formalna odpowiedź w ciągu 48 godzin.
Szybkie rozwiązanie: Proponowane rozwiązanie w ciągu 3 dni roboczych.
Kompleksowe wsparcie: Dostęp do angielskich instrukcji obsługi, filmów instruktażowych i pomocy w wideokonferencjach.
Dlaczego warto wybrać nas?
Globalny design
Wbudowane automatyczne przełączanie napięcia (110V/220V), kompatybilność z wtyczkami międzynarodowymi i certyfikowana ochrona wskaźników bezpieczeństwa.
Wyjątkowe wsparcie posprzedażne
18-miesięczna kompleksowa gwarancja. Unikalna w branży korzyść: Bezpłatny serwis naprawczy kontrolerów – nawet jednostek konkurencji. Po prostu wyślij kontroler do nas.
Zobowiązanie do wiążącej jakości
Formalny list zapewnienia jakości towarzyszy każdemu podpisaniu umowy, gwarantując wydajność i budując zaufanie.
Przemysłowe opakowanie ochronne
(np. Triceratops) jest indywidualnie owinięty w antystatyczną folię bąbelkową i zabezpieczony w wzmocnionych drewnianych skrzyniach. Zapewnia to:
• Amortyzacja wstrząsów i odporność na uderzenia
• Ochrona przed wilgocią i korozją
• Nietoksyczne, bezwonne materiały
• Optymalna przejrzystość do kontroli
FAQ:P: Czy jesteś firmą handlową czy producentem?
O: Zintegrowany producent z ponad 21-letnim doświadczeniem specjalizującym się w sprzęcie testowym i 6-letnim doświadczeniem w eksporcie.
P: Jaki jest Twój harmonogram dostaw po potwierdzeniu zamówienia?
O: Zamówienia standardowe: 10-25 dni roboczych
Zamówienia magazynowe: Wysyłka w ciągu 3 dni
Uwaga: Czas realizacji zależy od specyfikacji produktu i wielkości zamówienia.
P: Jakie są warunki gwarancji i obsługi posprzedażnej?
O: 12-miesięczna kompleksowa gwarancja na wszystkie maszyny testujące
Unikalna w branży korzyść: Bezpłatne naprawy kontrolerów (w tym jednostek innych niż HAIDA)
Wsparcie po okresie gwarancji: Dedykowany zespół techniczny do rozwiązywania problemów, wskazówek operacyjnych i rozwiązywania reklamacji
P: Jak zapewniacie jakość produktów i usług?
O: 100% kontrola przed wysyłką z pełnym testowaniem wydajności
Globalny design: Automatyczne przełączanie napięcia (110V/220V), wtyczki międzynarodowe, wskaźniki z certyfikatem bezpieczeństwa
Wsparcie szkoleniowe na wielu poziomach:
✓ Instruktażowe filmy instruktażowe
✓ Szkolenia inżynierskie na miejscu (na życzenie)
Sprawdzona na rynku niezawodność:
Uznawana na całym świecie przez użytkowników przemysłowych
P: Czy oferujecie dostosowywanie produktów?
O: Tak, opracowujemy rozwiązania dostosowane do Twoich parametrów technicznych i wymagań aplikacyjnych.
