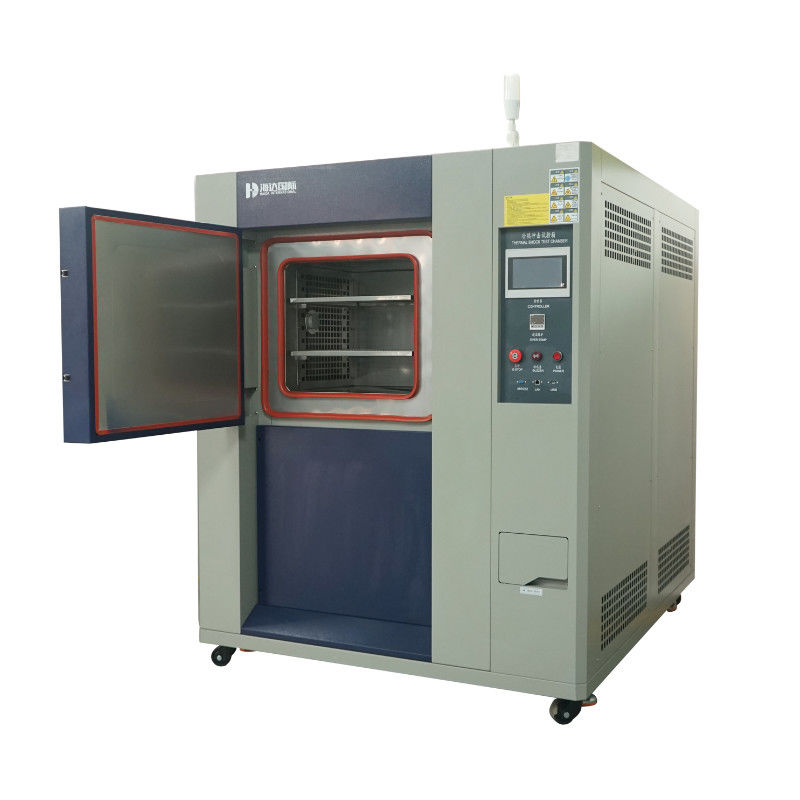

Certyfikat CE Temperaturesh Wstrząs cieplny Komora badawcza środowiskowa AC380V 50/60Hz
Komora uderzeniowa termiczna.pdf
1Opis:
Komora badawcza w wyniku wstrząsu termicznego jest stosowana do testowania zakresu nośności struktur materiałowych i materiału złożonego w natychmiastowym i ciągłym środowisku o wysokiej temperaturze i bardzo niskiej temperaturze,które w najkrótszym czasie sprawdza swoje rozszerzenie i kurczenie termiczne spowodowane zmianami chemicznymi lub uszkodzeniami fizycznymi.Elektronika i inne materiały mogą być wykorzystywane jako podstawa do ulepszania swoich produktów lub odniesienia.
2Specyfikacje komory badawczej w wyniku uderzeń cieplnych:
|
System
|
Badanie dwustronne poprzez przełączanie tłumienia
|
|
Komora trójstrefowa
|
|
Model
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Zindywidualizowane
|
|
Wydajność
|
Obszar badania
|
Zakres ekspozycji na wysokie temperatury*1
|
+60~ do +200°C
|
|
Zakres ekspozycji na niskie temperatury*1
|
-65 do 0 °C
|
|
wahania temperatury *2
|
±1,8°C
|
|
Komora ciepła
|
Górna granica przedgrzewka
|
+200°C
|
|
Czas podgrzewania
|
Temperatura otoczenia do +200°C w ciągu 30 min
|
|
Komora chłodna
|
Dolna granica przedchłodzenia
|
-65°C
|
|
Czas przeciągania *3
|
Temperatura otoczenia do -65°C w ciągu 70 minut
|
|
Odzyskanie czasowe (2 strefy)
|
Warunki odzyskania
|
Dwie strefy: wysoka temperatura ekspozycji +125°C 30 min, niska temperatura ekspozycji -40°C 30 min; próbka 6,5 kg (koszyk próbek 1,5 kg)
|
|
Czas odzyskiwania
|
W ciągu 10 minut.
|
|
Budowa
|
Materiał zewnętrzny
|
Płyty stalowe walcowane na zimno
|
|
Materiał obszaru badawczego
|
SUS304 ze stali nierdzewnej
|
|
Drzwi*4
|
Drzwi ręcznie sterowane z przyciskiem odblokowania
|
|
Ogrzewacz
|
Ogrzewacz drutowy
|
|
Jednostka chłodnicza
|
System*5
|
Mechaniczny system chłodzenia kaskadowego
|
|
Kompresor
|
Kompresor z hermetycznie uszczelnionymi zwojami
|
|
Mechanizm rozszerzenia
|
Elektryczny zawór rozszerzający
|
|
Chłodnicze
|
Strona wysokiej temperatury:R404A, strona niskiej temperatury R23
|
|
Chłodniejszy
|
Wyroby z stali nierdzewnej
|
|
Krążenie powietrza
|
Wiatrak siroko
|
|
Jednostka napędowa amortyzatora
|
butelka powietrzna
|
|
Wyposażenie
|
Port kablowy o średnicy 100 mm po lewej stronie (prawa strona i dostosowany rozmiar średnicy są dostępne jako opcje), próbka terminalu sterowania zasilania
|
|
Wymiary wewnętrzne (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Zindywidualizowane
|
|
Pojemność obszaru badawczego
|
50 l
|
100 l
|
Zindywidualizowane
|
|
Obciążenie obszaru badawczego
|
5 kg
|
10 kg
|
Zindywidualizowane
|
|
Wymiary zewnętrzne (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Zindywidualizowane
|
|
Waga
|
800 kg
|
1100 kg
|
N/A
|
|
Wymagania użytkowe
|
Dopuszczalne warunki otoczenia
|
+5~30°C
|
|
Zasilanie
|
AC380V, 50/60Hz, trzyfazowa, 30A
|
|
Ciśnienie wody chłodzącej*6
|
02 ~ 0,4Mpa
|
|
Poziom podaży wody chłodzącej*6
|
8 m3/h
|
|
Zakres temperatury wody chłodzącej
|
+18 do 23 °C
|
|
Poziom hałasu
|
70 dB lub mniej
|
3. Urządzenia bezpieczeństwa komory badawczej w wyniku wstrząsu cieplnego :
Przełącznik zabezpieczający przed przegrzaniem komory ciepłej
Przełącznik zabezpieczający przed przegrzaniem komory chłodnej
Alarm o przeciążeniu krążenia powietrza
Chroniciel wysokiego/niskiego ciśnienia lodówki
Przełącznik temperatury sprężarki
Przełącznik ciśnienia powietrza
Środki zabezpieczające
Relaj zawieszony wodą (tylko specyfikacja chłodzona wodą)
Rozłącznik kompresorowy
Rozłącznik ogrzewania
Ochrona przed przegrzaniem/przechłodzeniem obszaru badawczego
Zawór oczyszczania powietrza
4. Notatki
1Jeżeli wymagany jest zakres narażenia na wysoką temperaturę + 60°C lub zakres narażenia na niską temperaturę - 60°C, wybierz opcję "Wykrycie na temperaturę otoczenia"
2Jeśli wahań temperatury należy zmniejszyć do ±1,8°C, wybierz pakiet Niski poziom wahań temperatury
3. czas podgrzewania/wyciągania temperatury ma zastosowanie tylko podczas niezależnej pracy komory
4. Jeśli wymagane są drzwi przesuwne z automatycznym uruchamianiem, wybierz pakiet "Przez automatyczne uruchamianie drzwi"
5. Kondensator chłodzony powietrzem / Kondensator chłodzony wodą dostępne
6. Stosować wyłącznie w kondensatorze chłodzonym wodą
5Kontrola.
(kolorowy interaktywny ekran dotykowy LCD)
Funkcjonowanie i ustawienia uproszczone za pomocą wyświetlacza LCD z ekranem dotykowym (instrukcje wyświetlane na ekranie).i wyświetlacze wykresu trendów.
|
Ustawienie
|
Interaktywny wpis klawisza przez panel dotykowy
|
|
Wyświetlacz
|
LCD (5,7 cala)
|
|
Funkcja regulacji temperatury
|
Obszar badania: temperatura ekspozycji.
Komora ciepła: temperatura przedgrzewcza.
Komora chłodna: temperatura przedchłodzenia.
|
|
Kontrola PID
|
|
Wstępnie ustawiony zakres temperatury
|
Wysoka temperatura: od 60 do 200°C
Niska temperatura: -78 do 0 ̊C
|
|
Ustawienie rozdzielczości
|
1 ̊C
|
|
Wpływ
|
Termocouple typu T (miedź/miedź-nikel)
|
|
Zakres ustawień i wskazań
|
Czas ustawienia: od 0 minut do 99 godzin i 59 minut.
Cykl ustawiony wstępnie: od 1 do 9,999 cykli
|
|
Funkcja akcesorium
|
Ustawienie czasu
Ochrona przed przegrzaniem/przechłodzeniem
Wybór awarii zasilania/odzyskiwania
Ustawienie czasu odzyskiwania temperatury
Pamięć programowa
Automatyczne wyłączenie zasilania
Programowany wyświetlacz czasu
Wybór trybu zakończenia badania
Graf trendów
Wyświetlenie historii alarmu
Kalibracja czujników
Komunikacja RS-232/USB
|
6. Opakowanie i wysyłka
Przed umieszczeniem w drewnianej obudowie Triceratops jest pokrywany folii z bąbelkami powietrza, która posiada nie tylko dobrą odporność na wstrząsy,Ogrzewanie cieplne i ma również zalety nietoksyczne, bezwonne, odporne na korozję wilgocią, dobre przejrzystość itp.
7Nasze usługi
Jeśli w przyszłości wystąpią jakieś problemy podczas procesu testowania, obiecujemy, że udzielimy odpowiedzi w ciągu 48 godzin i rozwiązania w ciągu 3 dni roboczych.Możemy zaoferować wideo operacyjne i angielski podręcznik operacyjnyJeśli klienci potrzebują usługi na miejscu, koszty transportu i podróży ponoszą klienci.
1. Przed obsługą
24-godzinna obsługa online dla konsultacji.
Pomoc w wyborze odpowiedniego modelu, i serię usług, osoby, porady.
2Średnia służba
- Daję ci najlepszą ofertę
--Zapewnić zniżkę na wiele zestawów zamówienia
--Zrób prośbę klienta:
Wybierz termin płatności, który ci odpowiada.
- Szybka produkcja i dostawa, poinformuję was na czas.
--Można podać wartość faktury jak chcesz zmniejszyć podatek.
3/ Usługa posprzedażna
- 1 rok gwarancji i całe życie konserwacji.
Inżynierowie techniczni są dostępni do szkolenia za granicą.
- Wolne zamiany na niektóre części
--Konferencja techniczna zdalnego sterowania
- Bezpłatna instalacja DVD
--Plan utrzymania
4Zobowiązanie:
Podpiszemy list zobowiązań podczas podpisania umowy, co zwiększy zaufanie do nas.
5Dobry opakowanie:
Dobry opakowanie: Symulacja Klient Animatronic Triceratops są pokryte folii bąbelkowej powietrza przed umieszczeniem ich w drewnianej obudowie, która nie tylko ma dobrą amortyzację, odporność na uderzenia,Ogrzewanie cieplne i ma również zalety nietoksyczne, bezwonne, odporne na korozję wilgocią, dobre przejrzystość itp.
