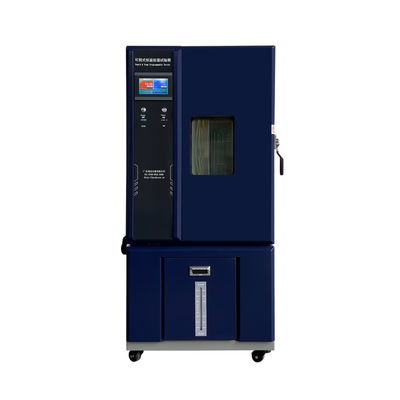

Badanie wilgotności niskiego i pustego poziomu wody Alarm temperatura komora wilgotności
Komora temperatury i wilgotności.pdf
Pobierz:Komora temperatury i wilgotności.pdf
Funkcja i zastosowanie:
Badanie wilgotności Alarm niskiego i pustego poziomu wody Komora temperatury wilgotnościjest przeznaczony głównie do badania i określania parametrów i właściwości użytkowych produktów elektrycznych i elektronicznych, chemikaliów i materiałów w przypadku zmiany środowiska w warunkach wysokiej temperatury,badanie niskiej temperatury lub badania stałego.Może symulować różne warunki środowiskowe (temperatura i wilgotność) na produkcie lub materiale. Jest odpowiedni do testowania właściwości materiału, takich jak odporność na ciepło,Odporność na suchość i odporność na zimnoJest on szeroko stosowany w przemyśle lotniczym, przemysłu motoryzacyjnym, półprzewodnikach,chemiach, aptekach,środkach spożywczych,przemysłach sprzętu domowego i dziedzinie badań naukowych.
Struktura i Charakterystyka:
1Komora temperatury i wilgotności składa się z komory, układów chłodzenia, systemów ogrzewania, systemu cyrkulacji powietrza i systemu sterowania.
2Komora robocza wykonana jest z wysokiej jakości materiału ze stali nierdzewnej SUS#304, zewnętrzna powłoka przyjmuje płytę ze stali A3, powierzchnia elektrostatyczna.
3System izolacyjny wykorzystuje superfiną wełnę z włókna szklanego lub pianę poliuretanową w celu zapewnienia temperatury wewnątrz komory.
4System regulacji temperatury i wilgotności przyjmuje importowany z Korei TEMI880 programowalny kontroler temperatury i wilgotności na ekranie dotykowym z automatycznym obliczeniem funkcji PID.
5.Przyjmuje metodę nawilżania parą, automatyczną pętlę krążenia wody, z funkcjami automatycznego napełniania wody.
6System chłodzenia przyjmuje oryginalną francuską "TecumsehJednostka chłodnicza i komplet części chłodniczych.
7.Wchodzący czujnik PT100.
8System podgrzewania, ogrzewania, odwilżania i nawilżania może być obsługiwany niezależnie w celu zmniejszenia kosztów badań,przedłużyć żywotność maszyny i zmniejszyć częstość awarii.
Standardowe cechy:
- Stal nierdzewna# 304 do wnętrz
- Stalowe farby zewnętrzne
- Drzwi izolowane pianą dla sztywności i długiej trwałości
- Plastikowy zbiornik wody łatwy do konserwacji
- Okno obserwacyjne z funkcją wolną od mrozu
- System chłodzenia o wysokiej wydajności
- Łatwy interfejs użytkownika dla sterownika PLC TEMI-880
- Jeden port kablowy 100 mm/ określony przez klienta
- Jedna półka, 10 kg ładowania i 4 koła
- Samochód typu Sirocco, L134, Fan
- Wyposażenie z stali nierdzewnej sterowane PID
- DuPont R-404A [bez fluoru] Chłodnik / 23 do temperatury poniżej -40 °C
- Port USB do wyjścia danych
- Światła wewnętrzne przeciwwybuchowe
- Rejestratory wykresów rejestrujących dane, rejestratory bez papieru przechowywane dane w PLC.
2Specyfikacje:
Zakres ¥ 40 do 150°C
|
Temperatura/wilgotność
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Wyłącznie tymczasowe
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Zakres temperatury:
|
-40°C ∼150°C
|
|
Pojemność chłodzenia
|
~ 2 kW w temperaturze -20°C
|
~ 2,5 kW w temperaturze -20°C
|
~ 4,5 kW w temperaturze -20°C
|
| |
~ 5,5 kW w temperaturze 20°C
|
~ 8 kW w temperaturze -20°C
|
~ 8,5 kW w temperaturze -20°C
|
|
System ogrzewania
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Zmiany temperatury:
|
±0,5°C
|
|
Gradient temperatury:
|
±0,5°C±0,2°C
|
|
Poziom ogrzewania†:
|
Średnia ≥ 3 °C / min (wcześniejszy model 5 15 °C / min)
|
|
Wskaźnik temperatury:
|
Średnia ≥ 1°C / min (Model zaawansowany 5 - 15°C / min)
|
|
Zakres wilgotności:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuacja wilgotności:
|
±1,5%RH ±2,0%RH
|
|
Gradient wilgotności:
|
± 3% RH
|
|
Wymiary
|
|
Wymiary przestrzeni roboczej
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Wymiary zewnętrzne
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Wymagania dotyczące lokalizacji
|
|
Zasilanie elektryczne:
|
208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta)
|
|
wilgotność wody
|
Woda destylowana
|
|
Wydalanie kondensatu:
|
1/2" podłączenie węża (odpuszczalnia grawitacyjna)
|
Zakres ¥ 70 do 150°C
|
Temperatura/wilgotność
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Wyłącznie tymczasowe
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Zakres temperatury:
|
-70°C ¥150°C
|
|
Pojemność chłodzenia
|
~ 2,5 kW w temperaturze -50°C
|
~ 3 kW w temperaturze -50°C
|
~ 5 kW w temperaturze -50°C
|
| |
~ 6,5 kW w temperaturze 50°C
|
~ 8,5 kW w temperaturze -50°C
|
~ 9 kW w temperaturze - -50°C
|
|
System ogrzewania
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Zmiany temperatury:
|
±0,5°C
|
|
Gradient temperatury:
|
±0,5°C±0,2°C
|
|
Poziom ogrzewania†:
|
Średnia ≥ 3 °C / min (wcześniejszy model 5 15 °C / min)
|
|
Wskaźnik temperatury:
|
Średnia ≥ 1°C / min (Model zaawansowany 5 - 15°C / min)
|
|
Zakres wilgotności:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuacja wilgotności:
|
±1,5%RH ±2,0%RH
|
|
Gradient wilgotności:
|
± 3% RH
|
|
Wymiary
|
|
Wymiary przestrzeni roboczej
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Wymiary zewnętrzne
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Wymagania dotyczące lokalizacji
|
|
Zasilanie elektryczne:
|
208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta)
|
|
wilgotność wody
|
Woda destylowana
|
|
Wydalanie kondensatu:
|
1/2" podłączenie węża (odpuszczalnia grawitacyjna)
|
3. Wydajność komory badawczej wysokiej stabilności przy niskiej temperaturze i wilgotności:
Zdobądź ocenę wydajności, aby zapewnić odpowiednie komory.
W celu zapewnienia lepszej wydajności dla aplikacji cyklu temperatury i wilgotności, Haida może zapewnić gwarantowane obliczenia wydajności na podstawie przesłanych wymogów.
Użyj poniższych pytań jako przewodnika do określenia planu badania. Następnie możesz przekazać te informacje naszemu konsultantowi laboratoryjnemu lub wysłać do nas e-mail, aby nasz konsultant laboratoryjny dokonał przeglądu.Zalecany model z odpowiednim rozmiarem chłodnicy zapewni Ci.
Charakterystyka:
1.Nieżrące
2- Wysoce wydajny.
3.Długa żywotność
4Idealny projekt.
5- Trwała konstrukcja.
6.Cyrkulacja powietrza dla jednolitego przepływu powietrza w komorze wewnętrznej
7Temperatura i wilgotność mogą być kontrolowane niezależnie.
8.Przyjmuje ekologicznie chłodnicze
Akcesoria opcjonalne:
1.Japonia import "OYO" Touch Screen Programmable temperature controller/Japonia import UMC series Touch Screen Programmable temperature controller
2Niemcy "Copeland" półzamknięte sprężarki chłodnicze
3.RS485 port i komunikacja
4.Temperatura do otworu badawczego
5- Dodatkowe półki.
System i opcje wydajności
- Niska i ultra-niska wilgotność Rozszerza zakres kontroli wilgotności.
- System chłodzenia wodnym.
- Suche powietrze oczyszczanie utrzymuje wilgotność w komorze bardzo niskie przez oczyszczanie z -40 ° C. Wymagane jest sprężone powietrze
- Dodatkowe półki, ładowanie 50 kg
- Przesyłki kablowe z elastycznymi wtyczkami silikonowymi, o średnicy 50, 100, 150 mm lub określonej przez klienta
(Rozmiar normalnej wilgotności na wykresie)

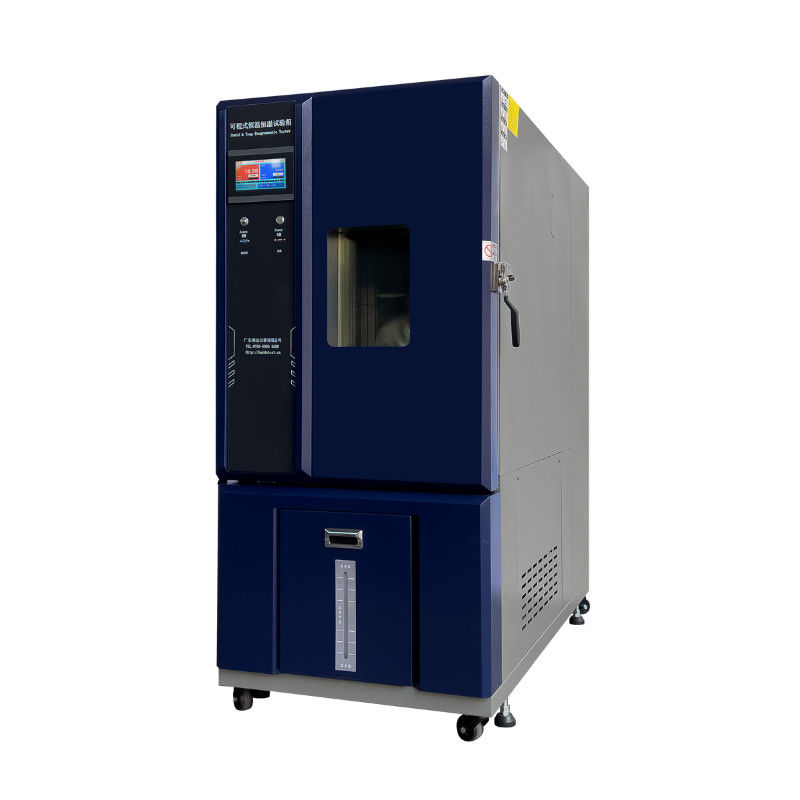

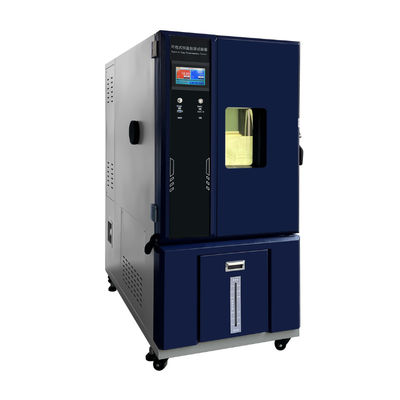

4. widok:
(Zaawansowana konstrukcja chłodnicza jest szczególnie kompaktowa dla komór serii HD)
