Szczegóły Produktu:
|
| Stosowanie: | Komora wilgotnościowa o stałej temperaturze | Wilgotny.: | 10 ~ 98 procent wilgotności względnej |
|---|---|---|---|
| Rozkład: | 0,01 ° C, 0,1 procent, kontrola PID | Podgrzewać: | -40 ° C ~ + 100 ° C w ciągu 45 min |
| Ogrzewanie: | 20 ° C ~ -20 ° C z 40 min | moc: | AC 220 V ± 10 procent 50 / 60Hz |
| Posługiwać się: | komory do badań temperatury i wilgotności | ||
| High Light: | Temperature And Humidity Controlled Cabinets,Constant Temperature And Humidity Chamber |
||

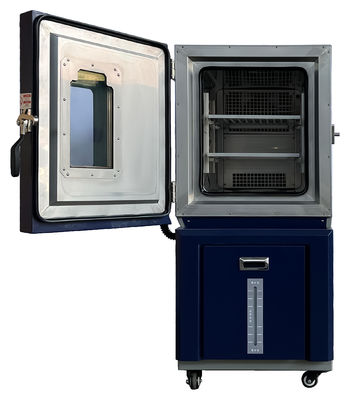

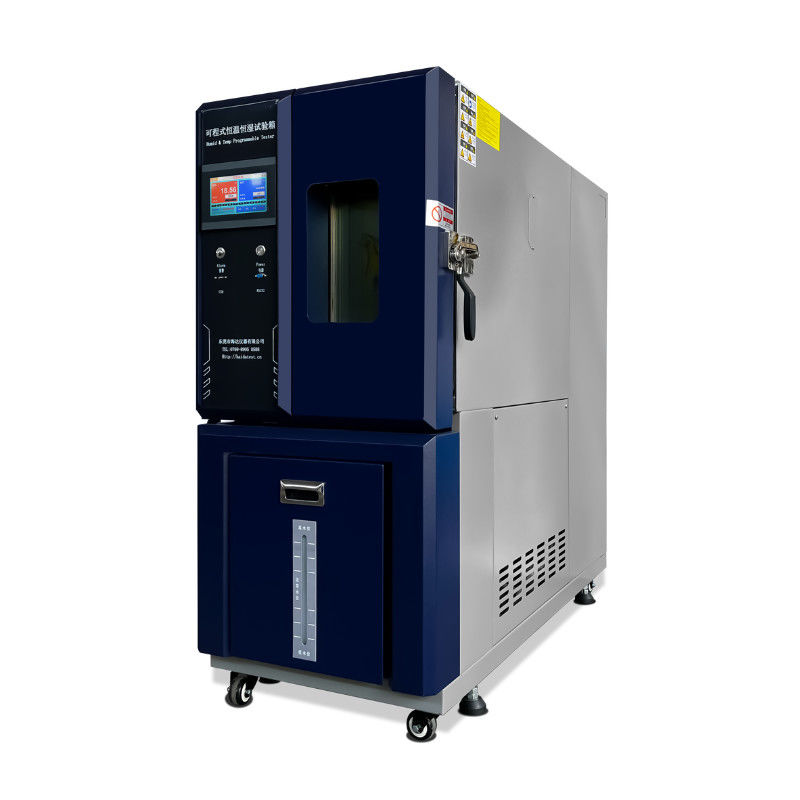

French Tecumseh Auto Computer Chłodzenie wodą w komorze o stałej temperaturze i wilgotności
Komora temperatury i wilgotności.pdf
1. Wydajność
French Tecumseh Auto Computer Chłodzenie wodą w komorze o stałej temperaturze i wilgotności może symulować zarówno temperaturę, jak i wilgotność.Kontrolowaną wilgotność od 10% do 95% wilgotności względnej można utrzymywać w zakresie temperatur termometru suchego od + 10 ° C do + 85 ° C, ograniczonych przez punkt rosy 6 ° C.W przypadku warunków o niższym punkcie rosy (niska wilgotność względna lub wilgotność względna przy niskich temperaturach termometru suchego) konieczne będzie przedmuchiwanie suchym powietrzem lub za pomocą GN2 (gazowy azot).Zobacz tabelę zakresu wilgotności na stronie specyfikacji każdej komory temperatura-wilgotność, aby sprawdzić limity zakresu wilgotności.
Opcje systemu i wydajności
2. Specyfikacje French Tecumseh Auto Computer Chłodzenie wodą w komorze o stałej temperaturze i wilgotności
Zakres - 70 do 150 ° C
| Temp / Wilgotność | HD-E702-100-7 | HD-E702-150-7 | HD-E702-225-7 | |
| HD-E702-408-7 | HD-E702-800-7 | HD-E702-1000-7 | ||
| Tylko tymczasowe | HD-E702-100T-7 | HD-E702-150T-7 | HD-E702-225T-7 | |
| HD-E702-408T-7 | HD-E702-800T-7 | HD-E702-1000T-7 | ||
| Zakres temperatury: | -70 ° C ～ 150 ° C | |||
| Wydajność chłodnicza | ~ 2,5 kW przy -50 ° C | ~ 3 kW przy -50 ° C | ~ 5 kW przy -50 ° C | |
| ~ 6,5 kW przy -50 ° C | ~ 8,5 kW przy -50 ° C | ~ 9 kW przy - -50 ° C | ||
| System grzewczy | ~ 5 kW | ~ 5 kW | ~ 5,5 kW | |
| ~ 6,5 kW | ~ 8,5 kW | ~ 9 kW | ||
| Wahania temperatury: | ± 0,5 ° C | |||
| Gradient temperatury: | ± 0,5 ° C ～ ± 0,2 ° C | |||
| Szybkość ogrzewania †: | ≥3 ℃ / min średnia (Zaawansowany model 5 - 15 ℃ / min) | |||
| Tempo schładzania†: | ≥1 ℃ / min średnia (Zaawansowany model 5 - 15 ℃ / min) | |||
| Zakres wilgotności: | 10 ％ ～ 95 ％ RH (w odniesieniu do normalnego zakresu wilgotności na schemacie) | |||
| Wahania wilgotności: | ± 1,5 ％ RH ～ ± 2,0 ％ RH | |||
| Gradient wilgotności: | ± 3 ％ RH | |||
| Wymiary | ||||
| Wymiary obszaru roboczego (WxDxH) mm: |
500 x 400 x 500 HD-E702-100 |
600 x 500 x 500 HD-E702-150 |
750 x 500 x 600 HD-E702-225 |
|
|
850x650x800 HD-E702-800 |
1000x1000x800 HD-E702-800 |
1000x1000x1000 HD-E702-1000 |
||
| Wymiary zewnętrzne (WxDxH) mm: |
1400x850x1050 | 1500x950x1050 | 1650x950x1150 | |
| 1750x1050x1350 | 1900 x 1450 x 1350 | 1900 x 1450 x 1550 | ||
| Wymagania dotyczące witryny | ||||
| Dostawy prądu: | 208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta) | |||
| Wilgotność Wody | Woda destylowana | |||
| Spust kondensatu: | Przyłącze węża 1/2 "(odpływ grawitacyjny) | |||
Zakres - 40 do 150 ° C
| Temp / Wilgotność | HD-E702-100-4 | HD-E702-150-4 | HD-E702-225-4 | |
| HD-E702-408-4 | HD-E702-800-4 | HD-E702-1000-4 | ||
| Tylko tymczasowe | HD-E702-100T-4 | HD-E702-150T-4 | HD-E702-225T-4 | |
| HD-E702-408T-4 | HD-E702-800T-4 | HD-E702-1000T-4 | ||
| Zakres temperatury: | -40 ° C ～ 150 ° C | |||
| Wydajność chłodnicza | ~ 2 kW przy -20 ° C | ~ 2,5 kW przy -20 ° C | ~ 4,5 kW przy -20 ° C | |
| ~ 5,5 kW przy -20 ° C | ~ 8 kW przy -20 ° C | ~ 8,5 kW przy - -20 ° C | ||
| System grzewczy | ~ 5 kW | ~ 5 kW | ~ 5,5 kW | |
| ~ 6,5 kW | ~ 8,5 kW | ~ 9 kW | ||
| Wahania temperatury: | ± 0,5 ° C | |||
| Gradient temperatury: | ± 0,5 ° C ～ ± 0,2 ° C | |||
| Szybkość ogrzewania †: | ≥3 ℃ / min średnia (Zaawansowany model 5 - 15 ℃ / min) | |||
| Tempo schładzania†: | ≥1 ℃ / min średnia (Zaawansowany model 5 - 15 ℃ / min) | |||
| Zakres wilgotności: | 10 ％ ～ 95 ％ RH (w odniesieniu do normalnego zakresu wilgotności na schemacie) | |||
| Wahania wilgotności: | ± 1,5 ％ RH ～ ± 2,0 ％ RH | |||
| Gradient wilgotności: | ± 3 ％ RH | |||
| Wymiary | ||||
| Wymiary obszaru roboczego (WxDxH) mm: |
500 x 400 x 500 HD-E702-100 |
600 x 500 x 500 HD-E702-150 |
750 x 500 x 600 HD-E702-225 |
|
|
850x650x800 HD-E702-800 |
1000x1000x800 HD-E702-800 |
1000x1000x1000 HD-E702-1000 |
||
| Wymiary zewnętrzne (WxDxH) mm: |
1400x850x1050 | 1500x950x1050 | 1650x950x1150 | |
| 1750x1050x1350 | 1900 x 1450 x 1350 | 1900 x 1450 x 1550 | ||
| Wymagania dotyczące witryny | ||||
| Dostawy prądu: | 208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta) | |||
| Wilgotność Wody | Woda destylowana | |||
| Spust kondensatu: | Przyłącze węża 1/2 "(odpływ grawitacyjny) | |||
3. Cechy:
Obudowa ze stali nierdzewnej
Pełna przegroda termiczna wokół ościeżnicy
Jeden port kablowy o średnicy 50 mm (2 ") po lewej stronie z elastyczną silikonową wtyczką
Trzy poziomy ochrony przed przegrzaniem
Zasilanie główne 115 V dla modelu BTL-433
Wysoka wydajność i cicha praca (65 dBa)
Łatwo zdejmowane panele serwisowe, dostęp elektryczny po lewej stronie
PROGRAMATOR / STEROWNIK WATLOW F4T
Popularny regulator PID z obsługą ekranu dotykowego
Przechowuje 40 różnych profili
Typy kroków obejmują: rampę, nasączanie, skok / powtarzanie, automatyczny start i koniec
Interfejs Ethernet do zdalnego monitorowania i obsługi
Standardowe funkcje:
Wskaźniki efektywności
Zakres temperatur RT + 10 ℃ ~ 100 ℃ Wilgotność 80 ~ 98% R · H fluktuacja / jednorodność ≤ ± 0,5 ℃ / ± 2 ℃ odchylenie temperatury + 2%, - 3% R · H Czas ogrzewania około 20 min w temperaturze pokojowej ~ 100 Kontrola temperatury ℃ ± 1 ℃ ± 2%
Układ sterowania
Zaimportowany kontroler temperatury mikrokomputera mokry zintegrowany kontroler (wyświetla bezpośrednio procentową wilgotność).
Dokładność ustawiania zakresu dokładności: temperatura ± 0,1 ° C, wilgotność ± 0,1% R · H, dokładność wskazań: temperatura ± 0,1 ° C, temperatura ± 0,1% R · H czujniki temperatury i wilgotności platynowy opór platynowy · PT100Ω.
System ogrzewania jest systemem całkowicie niezależnym, ogrzewanie elektryczne grzejnikiem nichromowym.
Izolowane zewnętrzne systemy nawilżania, kocioł ze stali nierdzewnej do płytkich nawilżaczy wyparnych.
Silniki klimatyzacji o niskiej emisji hałasu o temperaturze układu krążenia, liściaste odśrodkowe koło wiatrowe.
System grzewczy
Ogrzewanie dalekiej podczerwieni z wykorzystaniem prędkości nagrzewania drutu ze stopu niklu i chromu;
Systemy całkowicie niezależne od wysokich i niskich temperatur;
Regulacja temperatury P · I · D + S · S · R system z kontrolą koordynacji kanałów;
Kontrola temperatury mocy wyjściowej za pomocą rachunku mikrokomputera, aby osiągnąć wysoką dokładność i wysoką sprawność energetyczną.
