Szczegóły Produktu:
|
| Nazwa: | sprzęt do badania wytrzymałości na rozciąganie, | Pojemność: | 5~200kg |
|---|---|---|---|
| Dokładność obciążenia: | 0,5% FS | System sterowania: | G, KG, N, LB |
| Urządzenie wyświetlające: | LCD z wbudowaną drukarką/komputerem z systemem Windows 7 | Wymuś czytanie: | 1/250,000 |
| Silnik: | kgf, Ibf, N, KN, T itp | Pionowa przestrzeń testowa: | 900 mm z uchwytem |
| Test prędkości: | 0.1-500mm/min (regulowany) | Moc: | 1ø, AC220V, 50HZ |
| High Light: | universal test equipment,tensile strength tester |
||

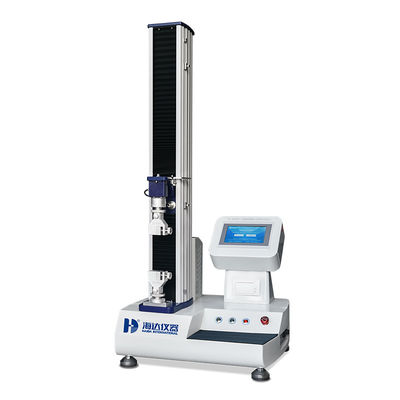

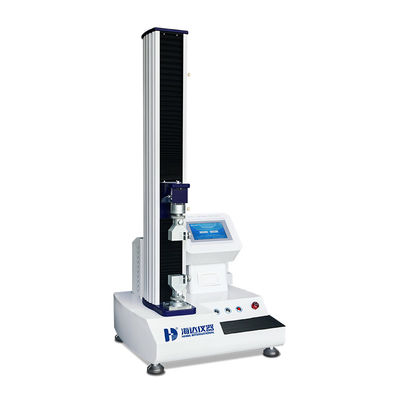

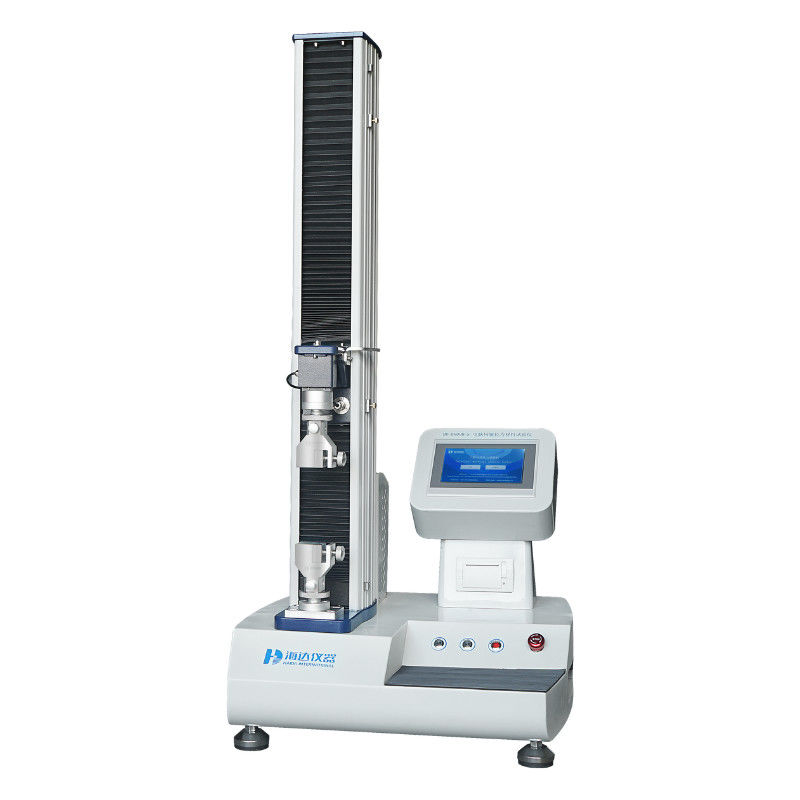

TM2101 Sprzęt do badania wytrzymałości na rozciąganie materiału, uniwersalna maszyna do badania wytrzymałości na rozciąganie
ProduktDopis
Maszyna do prób rozciągania jest rodzajem elektrycznego testera rozciągania, który wykorzystuje silnik do napędzania śruby kulowej w celu poruszania urządzenia.Umieść urządzenie z próbką pomiędzy górnym i dolnym urządzeniem, użyj danej prędkości, aby pociągnąć próbkę w górę za górne urządzenie.Ogniwo obciążnikowe nad górnym uchwytem wyczuje wytrzymałość na rozciąganie i przekształci siłę w znak napięcia i wyprowadzi na ekran wyświetlacza.A wartość siły zostanie wyświetlona automatycznie.
Maszyna do prób rozciągania służy do badania właściwości mechanicznych różnych materiałów, takich jak obciążenie statyczne, rozciąganie, ściskanie, zginanie, ścinanie, rozdzieranie, łuszczenie i inne właściwości mechaniczne urządzeń mechanicznych.Nadaje się do plastikowych płyt, rur i innych materiałów.Dla materiałów opracowywane są różne testy sprawności fizycznej i mechanicznej profili, folii z tworzyw sztucznych i gumy, drutów i kabli, stali, włókna szklanego i innych materiałów
Aplikacje
Badana próbka: folie z tworzyw sztucznych, materiały laminowane, taśmy samoprzylepne, bandaże samoprzylepne (tynk), papier antyadhezyjny, folie z tworzyw sztucznych, skóra, guma i plastik, papier, włókno itp.
Różne testy z różnymi uchwytami: rozciąganie, odrywanie, rozdzieranie, zgrzewanie, klejenie, zginanie i siła otwierania.
Odkształcenie pod określonym obciążeniem: Odkształcenie testowe pod określonym obciążeniem badanej próbki
Obciążenie przy określonym odkształceniu: Obciążenie testowe przy określonym odkształceniu badanej próbki
Oprogramowanie może generować raport Word/Excel z wynikami dla max.siła, wydłużenie, wytrzymałość na rozciąganie, wytrzymałość na odrywanie, wytrzymałość na rozdarcie, wytrzymałość na ściskanie itp.
Funkcje standardowe
| Przedmiot | Opis |
| Pojemność ramy | 200kg |
| Marka ogniwa obciążnikowego | Ogniwo obciążnikowe marki Niemiec zapewnia wysoką dokładność |
| 200kg (5,10,50,100kg są opcjonalne) | |
| Dokładność obciążenia | 0,5% FS |
| Układ sterowania | LCD z wbudowaną drukarką/komputerem z systemem Windows 7 |
| Silnik | Silnik serwo Panasonic z układem napędowym o zmiennej prędkości prądu przemiennego, precyzyjny mechaniczny pręt śruby kulowej |
| Wymuś czytanie | kgf, Ibf, N, KN, T itp |
| Pionowa przestrzeń testowa | 900 mm z uchwytem |
| Test prędkości | 0,1 ~ 500 mm / min (regulowany) |
| Oprogramowanie | TM 2101 |
| Wyświetlanie krzywych | Obciążenie- wydłużenie, wydłużenie-czas, wydłużenie w czasie, naprężenie-odkształcenie |
| Wyświetlanie danych | Maks.siła, prędkość, informacje o próbce, wytrzymałość (Kpa, Mpa, N/mm, N/mm2) itp… |
| Funkcje bezpieczeństwa | Nie dopuścić |
| Ochrona przed przeładowaniem | |
| Górne i dolne wyłączniki krańcowe | |
| Czujnik obciążenia z automatycznym wycofaniem |
cechy produktu
1. Układ silnika: silnik serwo Panasonic + sterownik serwo + precyzyjna śruba kulowa (Tajwan)
2. System sterowania: a, sterowanie komputerowe z oprogramowaniem TM2101;b, powrót do źródła automatycznie po teście, c, przechowuj dane automatycznie lub ręcznie;
3. Transmisja danych: RS232
4. Rozdzielczość przemieszczenia: 0,001 mm
5. Automatyczna optymalizacja skali wykresu może sprawić, że wykres będzie wyświetlany z najlepszym pomiarem i może implementować dynamiczne przełączanie grafiki w teście i ma siłę-wydłużenie, siła-czas, wydłużenie-czas, naprężenie-odkształcenie.
6. Może automatycznie zapisywać wyniki po zakończeniu testu i jest to ręczne archiwizowanie.Może wyświetlać maksymalną siłę, granicę plastyczności, wytrzymałość na ściskanie, wytrzymałość na rozciąganie, wydłużenie, maksymalne, minimalne i średnie odstępy odrywania itp.
7. Użytkownik może ustawić parametry materiału produktu, takie jak długość, szerokość, grubość, promień, powierzchnia i tak dalej.
8. Losowe przełączanie wielu języków: chiński uproszczony, chiński tradycyjny i angielski.
Oprogramowanie i krzywe
Oprogramowanie TM2101 zostało zaprojektowane specjalnie dla sterowanej komputerowo, elektronicznej uniwersalnej maszyny testującej, używanej do testów rozciągania, ściskania, zginania, ścinania, rozrywania i odrywania.Dzięki komputerowi osobistemu i płytce interfejsu może zbierać, zapisywać, przetwarzać i drukować wyniki testu.Ponadto może obliczyć wiele parametrów, tj. maksymalną siłę, granicę plastyczności, średnie maksymalne odkształcenie siły odrywania, granicę plastyczności i moduł sprężystości;system ten jest wyposażony w proces krzywej, obsługę wielu czujników, interfejs obrazu, elastyczny proces przetwarzania danych i potężną funkcję systemu.
OPROGRAMOWANIE – TM 2101
Strona ustawień użytkownika
Krzywe wyświetlają obraz
Obraz wyniku testu!
Strona krzywej testowej
