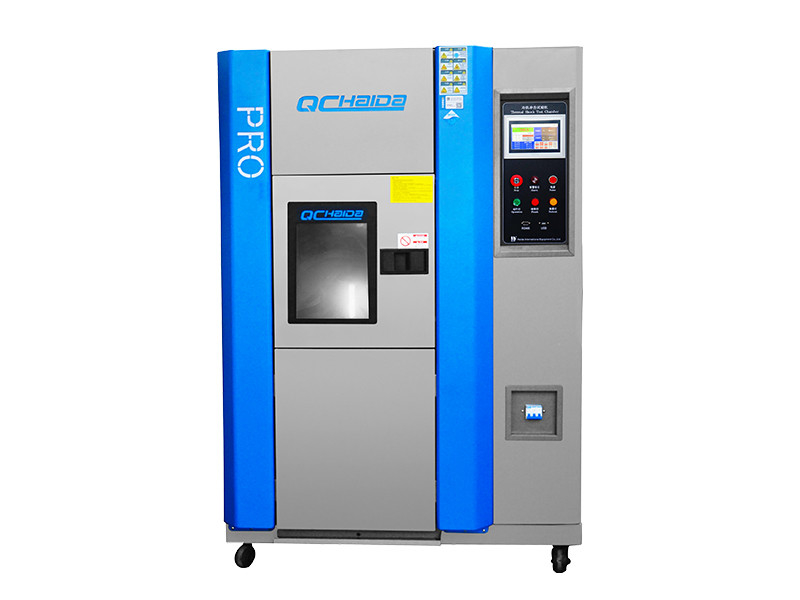

Electronic Shock Simulate Environmental Test Chamber Hot and Cold Temperature

Elektroniczny wstrząs symulujący komorę do badań środowiskowych w gorącej i zimnej temperaturze

1. Opis:

Elektroniczna maszyna do symulacji szoku termicznego i termicznegosłuży do badania struktury materiału lub materiału kompozytowego, w jednej chwili przez poziom bardzo wysokich temperatur i bardzo niskich temperatur środowisko może tolerować ciągłe, dzięki czemu zmiany chemiczne w jak najkrótszym czasie badają jego rozszerzalność cieplną i kurczenie się spowodowane fizycznym uszkodzeniem. maszyna (lub części), urządzenia elektryczne, sprzęt, materiały, powłoka, powłoka i inny odpowiedni klimat do przyspieszonego testu

Forma konstrukcyjna komór szoku termicznego:komory szoków termicznych wykorzystujące zintegrowane formy konstrukcji kompozytowej, obie umieszczone w górnej komorze przy zbiorniku wysokotemperaturowym, umieszczone w dolnej części zbiornika kriogenicznego, zlokalizowane w tylnej części szafy oraz agregat chłodniczy umieszczony za lewą stronie szafy sterowniczej składającej się z szafy (układu).Dzięki temu niewielkie gabaryty obudowy, zwarta konstrukcja, piękny wygląd, agregaty chłodnicze umieszczone w oddzielnej obudowie agregatu, w celu zmniejszenia drgań pracującego agregatu, wpływu hałasu na komorę
Komory szoku termicznego B materiał obudowy zewnętrznej:wysokiej jakości blacha stalowa zimnowalcowana, powierzchnia do natrysku elektrostatycznego.
C komory szoku termicznego wewnątrz ścian Materiał:Stal nierdzewna SUS304, odporna na korozję, łatwa do czyszczenia, ładna.
D materiały izolacyjne:wysokiej jakości bardzo cienka bawełna z włókna szklanego, importowany niepalny PU.
E uchwyt na próbki:statyczny uchwyt na próbki ze stali nierdzewnej.
Okno F:Na pudełku (gorącym pudełku) otworzyły się drzwi do elektrycznego okienka do obserwacji temperatury powłoki barierowej o wymiarach 350 × 250 mm.

2. Specyfikacje elektronicznej maszyny testowej do symulacji wstrząsów w wysokich i niskich temperaturach:

3.Notatki

.Jeśli wymagana jest dolna granica zakresu ekspozycji w wysokiej temperaturze + 60°C lub dolna granica zakresu ekspozycji w niskiej temperaturze -60°C, należy wybrać opcję „ekspozycji w temperaturze otoczenia”

.Jeśli wahania temperatury muszą spaść poniżej ±1,8°C, wybierz „Pakiet niskich wahań temperatury”

.Czasy nagrzewania/ochładzania temperatury obowiązują tylko przy niezależnej pracy komory

.Jeśli wymagane są drzwi przesuwne z napędem automatycznym, wybierz „Pakiet drzwi automatycznych”

.Dostępny skraplacz chłodzony powietrzem / skraplacz chłodzony wodą

.Nakładać tylko na skraplacz chłodzony wodą

4. Funkcja

.Wygląd produktu, rozsądna struktura, zaawansowana technologia, wyrafinowany materiał, prosta i wygodna wydajność operacyjna oraz niezawodne działanie sprzętu.
.Sprzęt jest podzielony na gorące pudełka, zimne pudełka, trzyczęściowe pudełko testowe, całkowicie odbierając unikalną strukturę magazynowania ciepła i efekt magazynowania ciepła analitów testowych, stosując sposób przełączania ścieżki gorącego i zimnego powietrza w temperaturze ciepłej i zimnej do obszaru testowego w celu przetestowania szoku termicznego.
.Korzystając z najbardziej zaawansowanego urządzenia pomiarowego, sterownik wykorzystuje duży, kolorowy dotykowy wyświetlacz LCD, interaktywny interfejs człowiek-maszyna LCD, prosta obsługa, łatwy do nauczenia, niezawodny, w języku angielskim pełne warunki pracy systemu, wykonanie Konfiguracja krzywych programu.
.z 96 specyfikacjami testów ustawionymi niezależnie, czas oddziaływania 999 godzin i 59 minut, czasy cykli można ustawić od 1 do 999, można zrealizować automatyczną pracę lodówki, aby osiągnąć maksymalny stopień automatyzacji, zmniejszyć obciążenie operatora, w dowolnym czasie automatycznego uruchamiania bieganie przestań działać;

5. Klimatyzacja

.sterowanie powietrzem: wymuszony obieg wentylacji, metoda termostatu bilansowego (BTC).Ta metoda odnosi się nie tylko do przypadku układu chłodzenia do pracy ciągłej, systemu sterowania zgodnie z nastawą temperatury grzejnika, aby kontrolować moc wyjściową wyników poprzez automatyczne obliczanie mocy wyjściowej PID i ostatecznie osiągnąć równowagę dynamiczną.
.środki cyrkulacji powietrza: zabudowane pomiędzy kanałem wentylatora cyrkulacji powietrza a długą osią ze stali nierdzewnej, zastosowanie energooszczędnych lodówek i systemu regulacji, poprzez efektywny i wydajny wentylator wymiany ciepła, dla osiągnięcia celu zmiany temperatury.Poprzez regulowaną śrubę regulacyjną wylotu powietrza, co znacznie poprawia równomierność temperatury w komorze;
.metoda chłodzenia powietrzem: wielostopniowy membranowy powietrzny wymiennik ciepła.
.ogrzewanie powietrzne: nagrzewnica elektryczna niklowo-chromowa firmy Watkins.

6. Urządzenia zabezpieczające maszyny testowej do symulacji wstrząsów w wysokiej i niskiej temperaturze:

.Wyłącznik zabezpieczający przed przegrzaniem komory gorącej

.Wyłącznik zabezpieczający przed przegrzaniem komory zimnej

.Alarm przeciążenia cyrkulatora powietrza

.Zabezpieczenie przed wysokim/niskim ciśnieniem w lodówce

.Przełącznik temperatury sprężarki

.Przełącznik ciśnienia powietrza

.Bezpiecznik

.Przekaźnik zawieszenia wodnego (tylko wersja chłodzona wodą)

.Wyłącznik sprężarki

.Wyłącznik grzałki

.Zabezpieczenie przed przegrzaniem/przechłodzeniem obszaru testowego

.Zawór odpowietrzający

7.Kontrola

(System interaktywnego ekranu dotykowego z kolorowym wyświetlaczem LCD)

Obsługa i ustawienia uproszczone dzięki zastosowaniu dotykowego wyświetlacza LCD (instrukcje wyświetlane na ekranie).Błyskawiczne potwierdzanie wzorców testowych, temperatur obszaru testowego, cykli temperaturowych i wykresów trendów.
