Szczegóły Produktu:
|
Siła sinusoidalna (szczyt): | 30KN | Siła uderzenia (szczyt): | 60KN |
---|---|---|---|
Zakres częstotliwości: | 5 ~ 2600 Hz | Przemieszczenie (ciągłe): | 100 mm |
Maks. Prędkość: | 1,8 m/s | max. maks. acceleration przyśpieszenie: | 75 gr |
Częstotliwość rezonansowa pierwszego rzędu: | 2400 Hz | ||
Podkreślić: | Sprzęt do badań drgań temperatury,Sprzęt do badań drgań wilgotności |

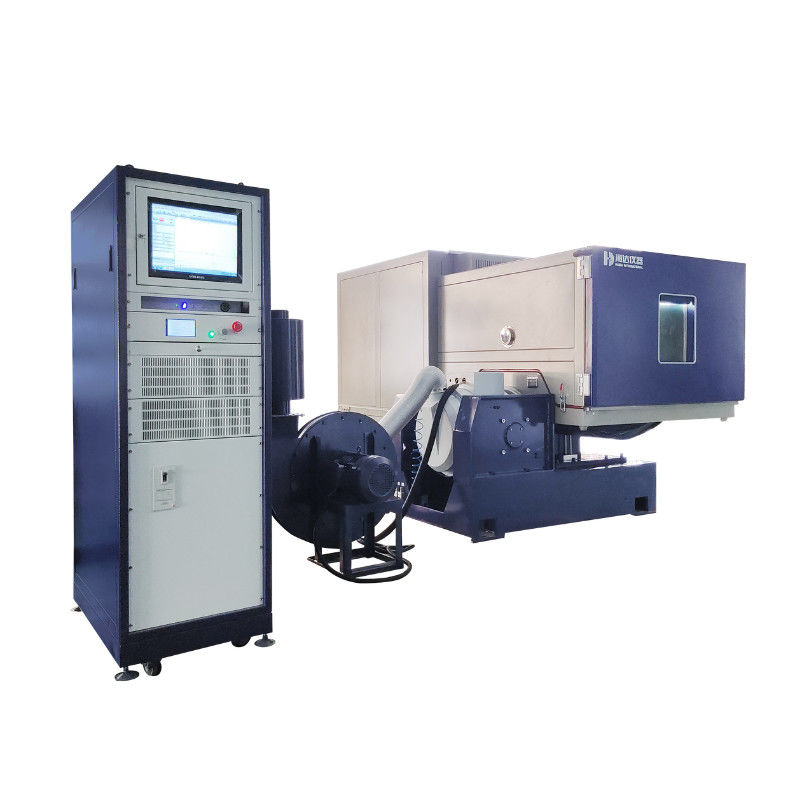

System badań temperatury i wilgotności Sprzęt do badań drgań
Strona danych charakterystyki systemu badania drgań elektrodynamicznych:
Shaker (Model#EDM-2000) | ||
Siła sinus (szczyt) | 30kN | |
Siła uderzeniowa (szczyt) | 60 kN | |
Zakres częstotliwości | 5 ‰ 2,600 Hz | |
Przesunięcie (nieprzerwane) | 100 mm | |
Max. prędkość | 10,8 m/s | |
Maks. przyspieszenie | 75 g | |
Średnica armatury | 445 mm | |
1stkolejność częstotliwości rezonansu | 2,400 Hz | |
Dopuszczalny moment ekscentryczny | > 500 Nxm | |
Masa oprawki | 40 kg | |
Wymiar śruby HE/ST | M10 (metryczne) | |
Częstotliwość izolacji drgań ośnych | 3 Hz | |
Maks. ładunek. | 500 kg | |
Wyciek strumienia magnetycznego | ≤ 1 mT | |
Wymiary (L×W×H, niezapakowane) | 1,330x860x1,250 mm | |
Waga (niezapakowana) | 2,500 kg | |
Instalacja | Matka gumowa (wymagane śruby kotwicowe) | |
Wzmacniacz mocy(Model #Zmiany w badaniu: | ||
Wyjście wzmacniacza | 30 kVA | |
SNR | > 65 dB | |
Narysowane napięcie wyjściowe | 120 Vrms | |
Wydajność wzmacniacza | > 90% | |
Wymiary (L×W×H, niezapakowane) | 800x900x2,100 mm | |
Waga (niezapakowana) | 500 kg | |
Wydmuchacz (Model# PBL-W30) | ||
objętość powietrza | 00,46 m3/s | |
Władza | 70,5 kW | |
Średnica przewodu powietrznego | 200 mm | |
Ciśnienie powietrza | 80,8 kPa | |
Instalacja | Możliwość podłączenia do sufitu (do dwóch zakrętów 90 stopni), maksymalnie 20 ̊ bieg | |
Płaszczyzna ślizgowa pozioma (model # 30ST-600M) | ||
Wymiary | 600x600 mm | |
Gęstość | 45 mm | |
Granica częstotliwości | 2,000 Hz | |
Masa rzeczywista | 54 kg | |
Uwaga: 1Do lepszej jednolitości wykorzystuje się łożysk z oliwek pod wysokim ciśnieniem. |
||
Kontroler drgań i akcelerometr | ||
Kontroler wibracji VT-9008-4 | 4 kanałowy kontroler drgań z sinusoidem i samokalibrowaniem. | |
Akcelerometr EA-YD-181 | 100mV/g, zakres: 50g, częstotliwość pracy: 1-10kHz, waga: 11 gramów, z kablem o niskiej hałasie 10 stóp | |
Inne obsługiwane funkcje/akcesoria | ||
Komory ochrony środowiska | Wsparcie | |
Urządzenia mobilne | Dostosowywalne | |
Płyty izolacyjne | Dostosowywalne | |
Zestaw | Dostosowywalne | |
Środowisko pracy systemu | ||
Zakres temperatury | 0-40°C | |
Zakres wilgotności | 0 ≈ 90%, bez kondensacji | |
Wymagania dotyczące mocy | 380V/3ph/50Hz, 40kVA | |
Ciśnienie sprężonego powietrza | 0.6 Mpa |
Charakterystyka:
Praca ultra niema; podstawa maszyny wykorzystuje wysokiej jakości materiał, montaż wygodnie, operacja jest płynna, nie wymaga instalacjisterowanie cyfryzacją obwodu sterującego i częstotliwość wyświetlania, PID dostosowuje funkcję, sprawia, że praca urządzenia jest bardziej stabilna, niezawodna, zamiata częstotliwość i sposób działania stałej częstotliwości,Przystosowuje się do różnych wymagań badań zawodowych, aby rozwiązać zakłócenia silnego pola elektromagnetycznego w obwodzie sterującym., oraz zwiększyć ustawiony czas pracy, tak aby badany produkt osiągnął dokładny czas badania.
Sposób stosowania:
1, podręcznik sterowania do zakończenia procedury
2, np. błąd operacyjny, który nie może działać, można użyć metody odzyskiwania kroków wejścia, a następnie ustawić pojedynczą grupę lub inne bieżące kroki.
3, przed użyciem nacisnąć zewnętrzny przełącznik uruchomienia, pojawia się COO mianowicie puści, otwiera klucz.
4, organ tajwański:
1 Tłuszcz stołu, rękaw stopy, jak najdalej ustawiony
2 zasilanie włączone/praca w linii wyjściowej nie może być odłączona
3 Umieść poziom jak najdalej
4 elementów można zmienić, linia nie powinna być zmieniona lub z połączenia.
5 Organ tajwański nie może uczestniczyć w całości lub w części w reorganizacji, lecz tylko zgodnie ze specyfikacją jednego elementu i z oryginalnym hasłem potwierdzającym.
5, amplituda w kodzie
1. Nie ustawiaj zbyt duży przed lub po starcie
2) niska amplituda modulacji dużej amplitudy
3 Przycisk amplitudy panelu sterowania umieszczony w środkowej pozycji przedmiotów badawczych: umieszczony w celu skupienia się na głównym punkcie, zmniejszenie lewego płaskiego prawego.
Pudełko sterujące 4: Nie można go umieszczać na górze lub pod ziemią
6Kod wewnętrzny:
1) przywrócenie w przypadku nieprawidłowego uruchomienia lub działania
2) Kontrola Krok metody Reset, każdy kod wewnętrzny tylko ustawić jeden raz do zapisania może
3 zazwyczaj musi używać kodu wewnętrznego nie może być ustawiony losowo
7, Pudełko sterowania:
1) Po powieszeniu linia łącząca ciało musi być mocno zablokowana
2 przełącznik kierunku drgań i linia połączenia wyjściowego są odpowiednie, nie może połączyć złącza
8, badanie: badanie niespecjalne powinno wykonywać badanie fal pełnych
9, ciało Taiwan: nie może wytwarzać dźwięku zderzenia, wzajemny dotyk osi środkowej górnej i dolnej spowoduje natychmiastowe zamknięcie pęknięcia sprężyny,Modulacja amplitudy jest regulowana na małe, a następnie włączana..
10, inne nieznane:
Nie zmieniaj dowolnie wewnętrznych komponentów i linii
11, powód jest zły:
1 Nie można stosować modeli komputerowych do sterowania stołem wstrząsającym
2 nie można ponownie załadować sterownika
2, w przypadku badania ISTA-IA operator chroni próbkę, aby zapobiec wyślizgnięciu próbki z tabeli;
3, regularna wymiana skrzynki biegów;
4. Odciąć wszystkie zasilanie, gdy nie działa, utrzymać czystość; 5, nie pracownicy nie mogą działać według woli
