Szczegóły Produktu:
|
Wysoka temperatura. zakres ekspozycji*1: | +60~ do +200°C | Temp. Temp. fluctuation *2 wahania *2: | ±1,8°C |
---|---|---|---|
Temp. czas nagrzewania*3: | Temperatura otoczenia. do +200°C w ciągu 30 min | Temp. Temp. pull down time*3 czas ściągania*3: | Ambient temp. Temperatura otoczenia. to -65°C within 70min do -65°C w ciągu |
Materiał zewnętrzny: | Blacha ze stali nierdzewnej walcowanej na zimno | chłodnica: | Spawany płytowy wymiennik ciepła ze stali nierdzewnej |
Jednostka napędowa amortyzatora: | CYLINDER POWIETRZA | Zasilacz: | AC380V, 50/60Hz, trójfazowy, 30A |
Szybkość dostarczania wody chłodzącej*6: | 8m³ /godz | ||
Podkreślić: | environmental testing equipment,environmental lab testing equipment |

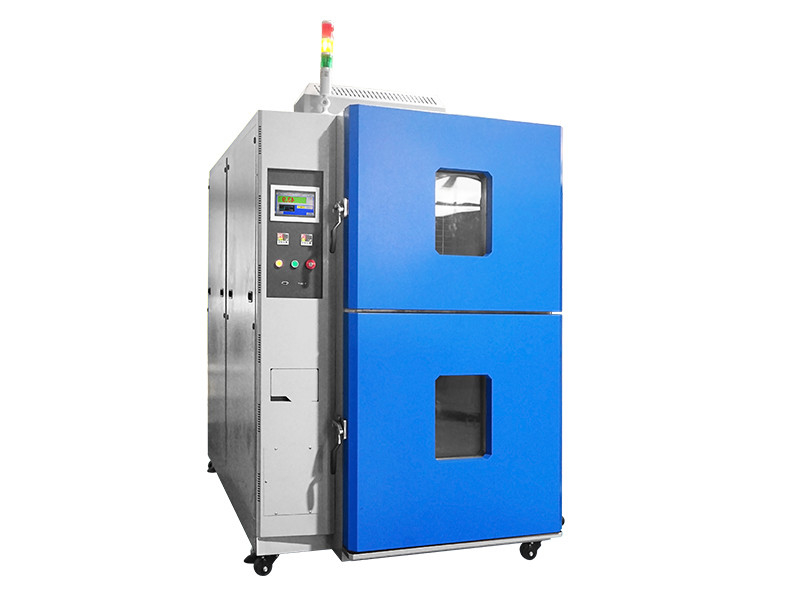

Przetestuj komorę testową szoku termicznego w komorze testowej
Specyfikacje
Komora do testowania szoku termicznego materiałów ogniotrwałych przyjmuje szczelinę akumulacyjną w niskiej i wysokiej temperaturze, po otwarciu przepustnicy zajmie gorącą i zimną temperaturę w przechowywanych gniazdach testowych importu rowków, aby uzyskać szybki efekt wstrząsu temperaturowego, z systemem kontroli temperatury równowagi (BTC), specjalny projekt układu cyrkulacji powietrza, sposób sterowania SSR w PID, aby system dodawał ciepło równe ilości strat ciepła.
Wydajność techniczna
1. Dotyczy chłodzonych wodą: w temperaturze pokojowej +25°C, bez obciążenia
2. Wahania temperatury stopnie: ±0,3 °C
3. Jednorodność temperatury: ± 0,5°C
4. Czas reakcji na uderzenie: -40°C ~ + 150°C, mniej niż 5 minut (czas uderzenia w wysokiej i niskiej temperaturze przez 30 minut powyżej)
Cechy konstrukcyjne
1. Materiał obudowy wewnętrznej: lustro ze stali nierdzewnej (SUS # 304)
2. Materiał poza pudełkiem: blacha ze stali nierdzewnej do rysowania drutu (SUS # 304)
3. Materiał chroniący ciepło: szczelina wysokotemperaturowa: bawełna termoizolacyjna z krzemianu glinu, szczelina niskotemperaturowa, spienianie PU o dużej gęstości
4. Grzejnik: grzejniki elektryczne ze stali nierdzewnej z ułożonymi żeberkami.
5. System cyrkulacji powietrza nawiewanego: wydłużona oś ze stali nierdzewnej, łopatka wentylatora typu skrzydełkowego.Specjalna konstrukcja systemu cyrkulacji powietrza wymuszonego przez wentylator.
6. Drzwi: drzwi monolityczne, pozostawione otwarte.
7. Układ chłodniczy
A. Sprężarka: francuska oryginalna importde „taikang”, w pełni zamknięta, ze złożoną superpozycją o wysokiej wydajności.
B. Medium chłodzące: środowisko R - 507 / R - 23.
C. Skraplacz: skraplacz płaszczowy chłodzony wodą.
D. Parownik: styl płetw wielu sekcji automatyczna regulacja nośności.
E. Akcesoria: środek osuszający, separator oleju, okno przepływu czynnika chłodniczego, naprawa przerzedzania, wyłącznik wysokiego ciśnienia
F. Układ rozprężny: regulacja wydajności układu chłodniczego (kapilara)
G. Części pomocnicze chłodnictwa:
Kontroler:
oryginalny importowany kolorowy kontroler dotykowy LCD, wyświetlacz chiński i angielski, duży kontroler LCD z regulowaną funkcją podświetlenia, z funkcją sterowania pamięcią proceduralną 99 grup i funkcją sterowania PID, zapisem danych;Funkcje interfejsu USB (będą rejestrowane rekordy krzywych danych, nie wymagają specjalnych zapisów komputerowych), każda grupa 0 ~ 99 godzin 59 minut
Specyfikacje
System |
Test dwustrefowy za pomocą przełączania przepustnic |
|||||||
Komora trójstrefowa |
||||||||
Model |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Dostosowane |
|||||
Wydajność |
Obszar testowy |
Wysoka temperatura.zakres ekspozycji*1 |
+60~ do +200°C |
|||||
Niska temperatura.zakres ekspozycji*1 |
-65do 0°C |
|||||||
Temp.wahania *2 |
±1,8°C |
|||||||
Gorąca komora |
Górna granica nagrzewania wstępnego |
+200°C |
||||||
Temp.czas nagrzewania*3 |
Temperatura otoczenia.do +200°C w ciągu 30 min |
|||||||
Zimna komora |
Dolna granica wstępnego schładzania |
-65°C |
||||||
Temp.czas ściągania*3 |
Temperatura otoczenia.do -65°C w ciągu 70 min |
|||||||
Temp.regeneracja (2-strefowa) |
Warunki regeneracji |
Dwustrefowy: Wysoka temp.ekspozycja +125°C 30 min, Niska temp.ekspozycja -40°C 30 min;Próbka 6,5 kg (koszyk na próbki 1,5 kg) |
||||||
Temp.czas regeneracji |
w ciągu 10 minut |
|||||||
Budowa |
Materiał zewnętrzny |
Blacha ze stali nierdzewnej walcowanej na zimno |
||||||
Materiał obszaru testowego |
Stal nierdzewna SUS304 |
|||||||
Drzwi*4 |
Drzwi obsługiwane ręcznie z przyciskiem odblokowującym |
|||||||
Podgrzewacz |
Podgrzewacz drutu izolacyjnego |
|||||||

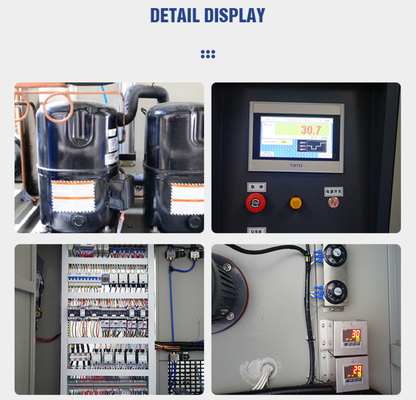

Jednostka chłodnicza |
System*5 |
Mechaniczny system chłodzenia kaskadowego |
||||||
Kompresor |
Hermetycznie zamknięta sprężarka spiralna |
|||||||
Mechanizm ekspansji |
Elektroniczny zawór rozprężny |
|||||||
Chłodziwo |
Strona wysokiej temperatury: R404A, Strona niskiej temperatury R23 |
|||||||
Chłodnica |
Spawany płytowy wymiennik ciepła ze stali nierdzewnej |
|||||||
Cyrkulator powietrza |
Fan Sirocco |
|||||||
Jednostka napędowa amortyzatora |
Cylinder powietrza |
|||||||
Armatura |
Port kablowy o średnicy 100mm z lewej strony (prawa strona i średnica na zamówienie są dostępne jako opcja), wzorcowy terminal kontrolny zasilania |
|||||||
Wymiary wewnętrzne (szer. x wys. x gł.) |
350x400x350 |
500x450x450 |
Dostosowane |
|||||
Pojemność obszaru testowego |
50L |
100L |
Dostosowane |
|||||
Obciążenie obszaru testowego |
5 kg |
10 kg |
Dostosowane |
|||||
Wymiary zewnętrzne (szer. x wys. x gł.) |
1230x1830x1270 |
1380x1980x1370 |
Dostosowane |
|||||
Waga |
800 kg |
1100kg |
Nie dotyczy |
|||||
Wymagania użytkowe
|
Dopuszczalne warunki otoczenia |
+5~30°C |
||||||
Zasilacz |
AC380V, 50/60Hz, trójfazowy, 30A |
|||||||
Ciśnienie wody chłodzącej*6 |
02 ~ 0,4 MPa |
|||||||
Szybkość dostarczania wody chłodzącej*6 |
8m³ /godz |
|||||||
Robocza temperatura wody chłodzącejzakres |
+18 do 23°C |
|||||||
Poziom hałasu |
70 dB lub mniej |
