Szczegóły Produktu:
|
| Górna granica podgrzewania: | 200 ° C | Temp. czas nagrzewania * 3: | Temp otoczenia. do + 200 ° C w ciągu 30 min |
|---|---|---|---|
| Wstępnie schłodzić dolny limit: | -65 ° C | Temp. czas powrotu do zdrowia: | W ciągu 10 minut |
| Cyrkulator powietrza: | Fan Sirocco | Dopuszczalne warunki otoczenia: | 5 ~ 30 ° C |
| Ciśnienie zasilania wodą chłodzącą * 6: | 02 ~ 0,4 MPa | Szybkość dostarczania wody chłodzącej * 6: | 8m³ / h |
| High Light: | environmental test chamber,environmental lab testing equipment |
||

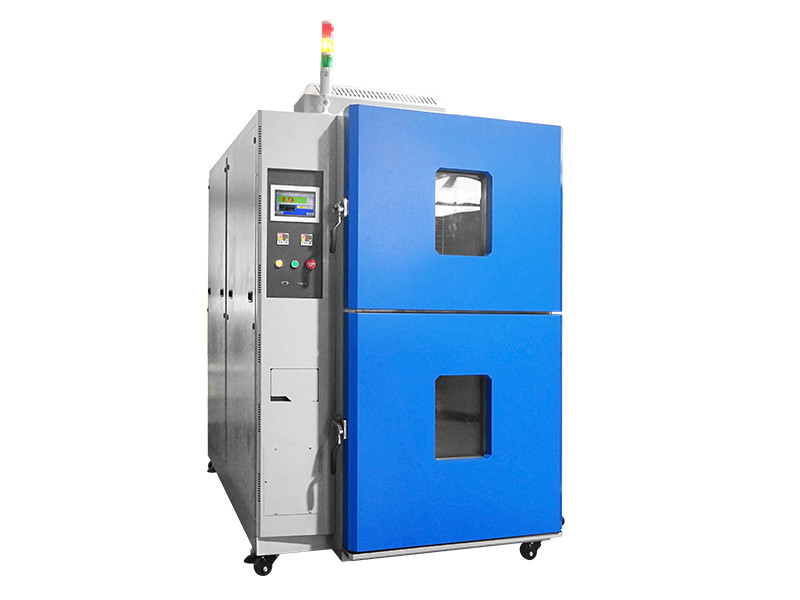

Trzy strefowa komora testowa do szoku termicznego
HD-E703-100 Trzy strefowa komora testowa szoku termicznego ....
1. Opis:
Trójstrefowa komora testowa szoku termicznego o wysokiej i niskiej temperaturze, która poddaje produkt naprzemiennym ekstremom wysokich i niskich temperatur w celu zaobserwowania zmian właściwości produktu i wystąpienia awarii spowodowanych przez różne materiały i ich współczynniki rozszerzalności cieplnej. Komora szoku termicznego wykorzystuje kontrolowane obszary dla wysokich, zewnętrznych i niskich temperatur. Produkt jest przenoszony ze stref otoczenia do stref gorących lub otoczenia do stref zimnych. W razie potrzeby komorę można zaprogramować tak, aby obejmowała okres przebywania w strefie otoczenia. Dotyczy to między innymi metali, plastiku, gumy, elektroniki. Wynik testu można wykorzystać jako punkt odniesienia lub podstawę do ulepszenia produktu.
2. Specyfikacje trójstrefowej komory do badania szoku termicznego o wysokiej i niskiej temperaturze :
System | Test dwustrefowy za pomocą przełączania przepustnicy | |||||||
Komora trójstrefowa | ||||||||
Model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Dostosowane | |||||
Występ | Obszar testowy | Wysoka temperatura. zakres ekspozycji * 1 | + 60 ~ do + 200 ° C | |||||
Niska temperatura. zakres ekspozycji * 1 | -65 do 0 ° C | |||||||
Temp. fluktuacja * 2 | ± 1,8 ° C | |||||||
Gorąca komora | Górna granica podgrzewania | + 200 ° C | ||||||
Temp. czas nagrzewania * 3 | Temperatura otoczenia. do + 200 ° C w ciągu 30 minut | |||||||
Komora chłodnicza | Wstępnie schłodzić dolny limit | -65 ° C | ||||||
Temp. czas obniżania * 3 | Temperatura otoczenia. do -65 ° C w ciągu 70 minut | |||||||
Temp. odzyskiwanie (2 strefy) | Warunki odzyskiwania | Dwustrefowy: wysoka temperatura ekspozycja + 125 ° C 30 min, niska temperatura ekspozycja -40 ° C 30 min; Próbka 6,5 kg (kosz na próbki 1,5 kg) | ||||||
Temp. czas powrotu do zdrowia | W ciągu 10 minut | |||||||
Budowa | Materiał zewnętrzny | Walcowana na zimno, nierdzewna płyta stalowa | ||||||
Materiał obszaru testowego | Stal nierdzewna SUS304 | |||||||
Drzwi * 4 | Brama obsługiwana ręcznie z przyciskiem odblokowania | |||||||
Podgrzewacz | Grzejnik drutowy | |||||||
Agregat chłodniczy | System * 5 | Mechaniczny kaskadowy układ chłodniczy | ||||||
Kompresor | Hermetycznie uszczelniona sprężarka spiralna | |||||||
Mechanizm rozszerzający | Elektroniczny zawór rozprężny | |||||||
Chłodziwo | Strona wysokotemperaturowa: R404A, strona niskotemperaturowa R23 | |||||||
Chłodnica | Spawany płytowy wymiennik ciepła ze stali nierdzewnej | |||||||
Cyrkulator powietrza | Fan Sirocco | |||||||
Jednostka napędowa przepustnicy | Cylinder powietrzny | |||||||
Armatura | Port kablowy o średnicy 100 mm po lewej stronie (prawy bok i średnica dostosowana do średnicy są dostępne jako opcje), przykładowy terminal kontroli zasilania | |||||||
Wymiary wewnętrzne (szer. X wys. X gł.) | 350 x 400 x 350 | 500 x 450 x 450 | Dostosowane | |||||
Pojemność obszaru testowego | 50L | 100L | Dostosowane | |||||
Obciążenie obszaru testowego | 5 kg | 10 kg | Dostosowane | |||||
Wymiary zewnętrzne (szer. X wys. X gł.) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Dostosowane | |||||
Waga | 800 kg | 1100 kg | Nie dotyczy | |||||
| Wymagania użytkowe | Dopuszczalne warunki otoczenia | + 5 ~ 30 ° C | ||||||
Zasilacz | AC380V, 50/60 Hz, trzy fazy, 30 A. | |||||||
Ciśnienie zasilania wodą chłodzącą * 6 | 02 ~ 0,4 MPa | |||||||
Szybkość dostarczania wody chłodzącej * 6 | 8m³ / h | |||||||
Temperatura robocza wody chłodzącej zasięg | +18 do 23 ° C | |||||||
Poziom hałasu | 70 dB lub mniej | |||||||
Notatki
1. Jeśli wymagany jest dolny limit zakresu ekspozycji w wysokiej temperaturze + 60 ° C lub dolny limit zakresu ekspozycji w niskiej temperaturze -60 ° C, wybierz opcję „ekspozycji w temperaturze otoczenia”
2. Jeśli wahania temperatury muszą być niższe niż ± 1,8 ° C, wybierz „Pakiet niskich temperatur”
3. Czas nagrzewania / obniżania temperatury ma zastosowanie tylko podczas niezależnej pracy komory
4. Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznie”
5. Skraplacz chłodzony powietrzem / skraplacz chłodzony wodą są dostępne
6. Nakładaj tylko na chłodzony wodą skraplacz
3. Urządzenia zabezpieczające trójstrefowej komory do badania szoku termicznego :
Kontrola
Obsługa i ustawienia uproszczone dzięki zastosowaniu ekranu dotykowego LCD (instrukcje wyświetlane na ekranie). Potwierdzenie atlance wzorców testowych, temperatur w obszarze testowym, cykli temperatur i wykresów trendów.
Oprawa | Interaktywne wprowadzanie za pomocą panelu dotykowego |
Pokaz | LCD (5,7 cala) |
Funkcja kontroli temperatury | Obszar testowy: temp. Ekspozycji Komora gorąca: temperatura podgrzewania wstępnego Komora zimna: temp. Chłodzenia wstępnego |
Kontrola PID | |
Wstępnie ustawiony zakres temperatur | Wysoka temperatura: od 60 do 200 ° C Niska temperatura: od -78 do 0'C |
Ustawianie rozdzielczości | 1'C |
Wejście | Termopara typu T (miedź / miedź-nikiel) |
Zakresy ustawień i wskazań | Ustawiony czas: 0 min. do 99 godzin i 59 min. Cykl zadany: od 1 do 9 999 cykli |
Funkcja akcesoriów | Zaprogramowane ustawienie timera Zabezpieczenie przed przegrzaniem / przechłodzeniem Wybór awarii zasilania / odzyskiwania Ustawienie czasu odzyskiwania temperatury Pamięć programu Automatyczne wyłączanie zasilania Wyświetlanie zaprogramowanego czasu Wybór trybu zakończenia testu Wykres trendów Wyświetlanie historii alarmów Kalibracja czujnika Komunikacja RS-232 / USB |
