Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego

Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego
Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego

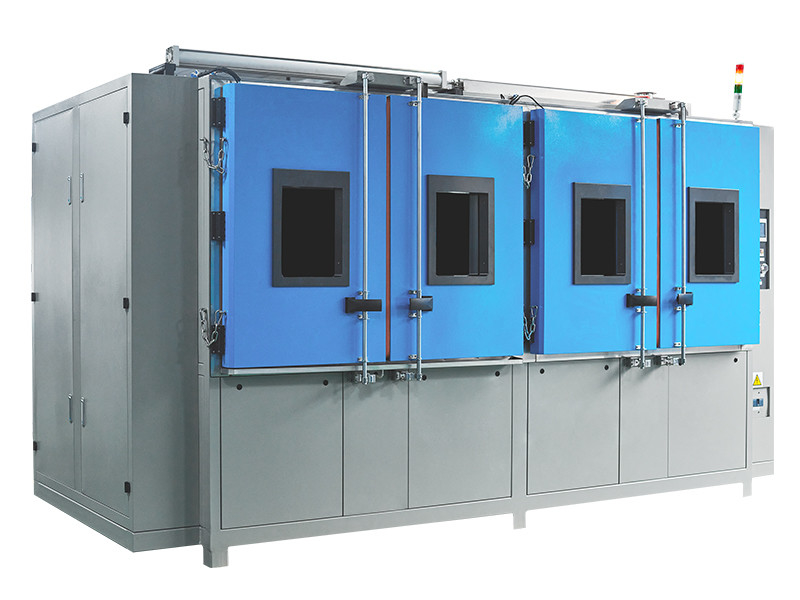

Duży Obraz :  Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego

Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: Haida
Orzecznictwo: CE,,ISO
Model Number: HD-E703
Zapłata:
Minimum Order Quantity: 1
Cena: negocjowalne
Packaging Details: Strong Wooden Case
Delivery Time: 15 Days After Order
Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Supply Ability: 75 Piece / Pieces Per Month

Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego

Opis
Temp. Temp. fluctuation *2 wahania *2: ±1,8°C Górna granica nagrzewania wstępnego: +200°C
Temp. czas nagrzewania*3: Temperatura otoczenia. do +200°C w ciągu 30 min Dolna granica wstępnego schładzania: -65°C
Temp. Temp. pull down time*3 czas ściągania*3: Ambient temp. Temperatura otoczenia. to -65°C within 70min do -65°C w ciągu Materiał zewnętrzny: Blacha ze stali nierdzewnej walcowanej na zimno
Zasilacz: AC380V, 50/60Hz, trójfazowy, 30A Ciśnienie wody chłodzącej*6: 02 ~ 0,4 MPa
Podkreślić:

environmental test chamber

,

environmental lab testing equipment

Skraplacz wyparny Thermal BTC Tye Air Circulation Komora szoku termicznego



Komora szoku termicznego.pdf



Opis:

Komora szoku termicznego ze skraplaczem termicznym BTC Tye Air Circulation służy do testowania struktury materiału kompozytowego, w jednej chwili dzięki ekstremalnie wysokiej temperaturze i niskiej temperaturze w ciągłym środowisku może wytrzymać stopień, aby w jak najkrótszym czasie przetestować zęzy cieplne skurcz na zimno spowodowany uszkodzeniem chemicznym lub fizycznym



Poznaj standard:
Metoda badania GB/T2423.1 w niskiej temperaturze; Metoda badania w wysokiej temperaturze GB/T2423.2;
Test temperatury GB/T2423.22; Test wpływu temperatury GJB150.5;
Test wpływu temperatury GJB360.7-87; Test wpływu temperatury GJB367.2-87, 405.
Komora temperaturowa serii SJ/y73 T10187-91 Komora temperaturowa serii SJ/y73 T10186-91
IEC68-2-14 _ metoda testowa GB/T2424.13 N_ zmiany temperatury - metoda testowa 2002 dla wytycznych testowych zmiany temperatury
GB/T2423.22-2002 test odporności na warunki atmosferyczne QC/T17-92 części samochodowe ogólne zasady
EIA364-32 program testu szoku termicznego (cykl temperaturowy) złącze elektryczne i gniazdo oceny oddziaływania na środowisko



System chłodniczy
układy chłodnicze i sprężarki: Dla zapewnienia szybkości chłodzenia komory i minimalnych wymagań temperaturowych, w komorze testowej zastosowano binarny kaskadowy freonowy układ chłodniczy niemieckiej firmy COPELANDBAN złożony ze sprężarek półhermetycznych.Kaskadowy system obiegu chłodniczego obejmuje wysokociśnieniowy i niskociśnieniowy cykl chłodniczy, który jest podłączony do skraplacza odparowującego pojemnika, parownik i skraplacz będą działać jako parownik obiegowy o niskim ciśnieniu, jako skraplacz obiegowy o wysokim ciśnieniu.
Projektowanie i zastosowanie technologii regulacji energii systemu chłodniczego, skuteczne leczenie może zagwarantować, ale także na wydajność energetyczną i chłodniczą systemów chłodniczych można dostosować w przypadku normalnej pracy agregatu chłodniczego, tak aby koszty operacyjne układu chłodniczego i awaria spadły do lepszego stanu gospodarki.


Prace chłodnicze:

poziom cyklu chłodniczego stosuje się do karty, jeżeli obieg, na który składają się dwa procesy izotermiczne i dwa adiabatyczne, których przebieg przebiega następująco: czynnik chłodniczy przez sprężarkę adiabatyczną sprężanie do wyższego ciśnienia pobór mocy temperaturę spalin po czynniku chłodniczym przez skraplacz izotermicznie w środku i wokół niego średnia wymiana ciepła średnie ciepło do czterech tygodni.Po przepływie czynnika chłodniczego przez zawór odcinający następuje rozprężanie adiabatyczne, gdy temperatura czynnika chłodniczego spada.Ta pętla raz po raz, aby osiągnąć cel chłodzenia.



Specyfikacje

System

Test dwustrefowy za pomocą przełączania przepustnic

Komora trójstrefowa

Model

HD-E703-50A/HD-E703-50W

HD-E703-100A/HD-E703-100W

Dostosowane

Wydajność

Obszar testowy

Wysoka temperatura.zakres ekspozycji*1

+60~ do +200°C

Niska temperatura.zakres ekspozycji*1

-65do 0°C

Temp.wahania *2

±1,8°C

Gorąca komora

Górna granica nagrzewania wstępnego

+200°C

Temp.czas nagrzewania*3

Temperatura otoczenia.do +200°C w ciągu 30 min

Zimna komora

Dolna granica wstępnego schładzania

-65°C

Temp.czas ściągania*3

Temperatura otoczenia.do -65°C w ciągu 70 min

Temp.regeneracja (2-strefowa)

Warunki regeneracji

Dwustrefowy: Wysoka temp.ekspozycja +125°C 30 min, Niska temp.ekspozycja -40°C 30 min;Próbka 6,5 ​​kg (koszyk na próbki 1,5 kg)

Temp.czas regeneracji

w ciągu 10 minut

Budowa

Materiał zewnętrzny

Blacha ze stali nierdzewnej walcowanej na zimno

Materiał obszaru testowego

Stal nierdzewna SUS304

Drzwi*4

Drzwi obsługiwane ręcznie z przyciskiem odblokowującym

Podgrzewacz

Podgrzewacz drutu izolacyjnego

Jednostka chłodnicza

System*5

Mechaniczny system chłodzenia kaskadowego

Kompresor

Hermetycznie zamknięta sprężarka spiralna

Mechanizm ekspansji

Elektroniczny zawór rozprężny

Chłodziwo

Strona wysokiej temperatury: R404A, Strona niskiej temperatury R23

Chłodnica

Spawany płytowy wymiennik ciepła ze stali nierdzewnej

Cyrkulator powietrza

Fan Sirocco

Jednostka napędowa amortyzatora

Cylinder powietrza

Armatura

Port kablowy o średnicy 100mm z lewej strony (prawa strona i średnica na zamówienie są dostępne jako opcja), wzorcowy terminal kontrolny zasilania

Wymiary wewnętrzne (szer. x wys. x gł.)

350x400x350

500x450x450

Dostosowane

Pojemność obszaru testowego

50L

100L

Dostosowane

Obciążenie obszaru testowego

5 kg

10 kg

Dostosowane

Wymiary zewnętrzne (szer. x wys. x gł.)

1230x1830x1270

1380x1980x1370

Dostosowane

Waga

800 kg

1100kg

Nie dotyczy



Wymagania użytkowe



Dopuszczalne warunki otoczenia

+5~30°C

Zasilacz

AC380V, 50/60Hz, trójfazowy, 30A

Ciśnienie wody chłodzącej*6

02 ~ 0,4 MPa

Szybkość dostarczania wody chłodzącej*6

8m³ /godz

Robocza temperatura wody chłodzącejzakres

+18 do 23°C

Poziom hałasu

70 dB lub mniej



Notatki

1. Jeśli wymagana jest dolna granica zakresu ekspozycji w wysokiej temperaturze + 60°C lub dolna granica zakresu ekspozycji w niskiej temperaturze -60°C, wybierz opcję „ekspozycja na temperaturę otoczenia”



2. Jeśli wahania temperatury muszą spaść poniżej ±1,8°C, wybierz „Pakiet niskich wahań temperatury”



3. Czasy nagrzewania/ochładzania temperatury obowiązują tylko przy niezależnej pracy komory



4. Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznych”



5. Dostępny skraplacz chłodzony powietrzem / skraplacz chłodzony wodą



6. Nakładać tylko na skraplacz chłodzony wodą
