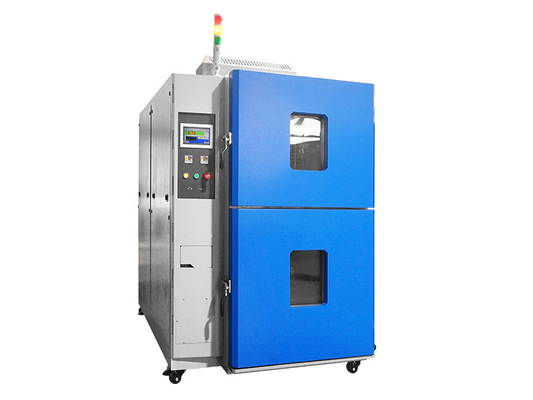

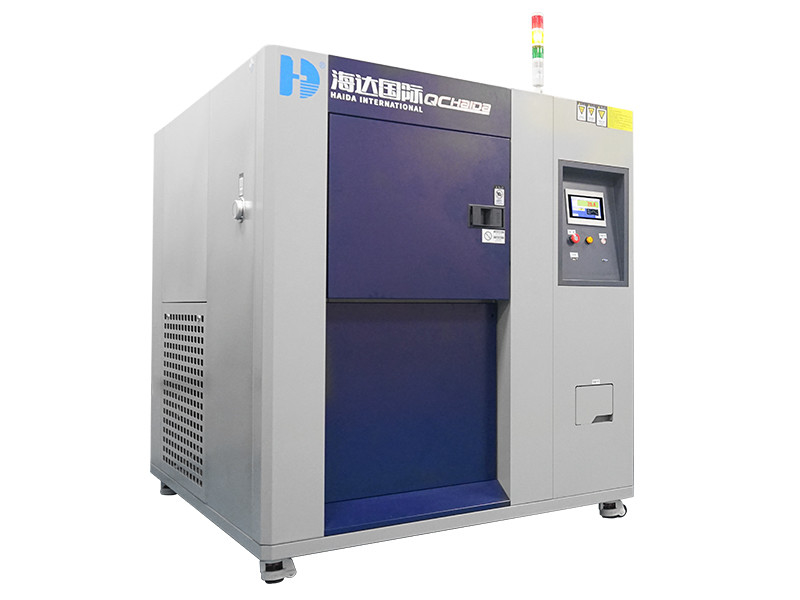

Komora do badań środowiskowych wytrzymałości termicznej Komora wilgotności i temperatury
1. Opis:
Komora wilgotności i temperatury Komora do badań środowiskowych wytrzymałości termicznejjest idealną maszyną do testowania elementów elektronicznych, metali, materiałów chemicznych, elementów automatyki, modułu komunikacyjnego, przemysłu obronnego, przemysłu lotniczego, BGA, podłoża PCB, układu elektronicznego IC, ceramiki półprzewodnikowej i materiałów wysokopolimerowych.
2. Specyfikacje certyfikowanego przez ISO profesjonalnego urządzenia do badań środowiskowych szoku termicznego w wysokich i niskich temperaturach:
|
System
|
Test dwustrefowy za pomocą przełączania przepustnic
|
|
Komora trójstrefowa
|
|
Model
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Dostosowane
|
|
Wydajność
|
Obszar testowy
|
Wysoka temperatura.zakres ekspozycji*1
|
+60~ do +200°C
|
|
Niska temperatura.zakres ekspozycji*1
|
-65do 0°C
|
|
Temp.wahania *2
|
±1,8°C
|
|
Gorąca komora
|
Górna granica nagrzewania wstępnego
|
+200°C
|
|
Temp.czas nagrzewania*3
|
Temperatura otoczenia.do +200°C w ciągu 30 min
|
|
Zimna komora
|
Dolna granica wstępnego schładzania
|
-65°C
|
|
Temp.czas ściągania*3
|
Temperatura otoczenia.do -65°C w ciągu 70 min
|
|
Temp.regeneracja (2-strefowa)
|
Warunki regeneracji
|
Dwustrefowy: Wysoka temp.ekspozycja +125°C 30 min, Niska temp.ekspozycja -40°C 30 min;Próbka 6,5 kg (koszyk na próbki 1,5 kg)
|
|
Temp.czas regeneracji
|
w ciągu 10 minut
|
|
Budowa
|
Materiał zewnętrzny
|
Blacha ze stali nierdzewnej walcowanej na zimno
|
|
Materiał obszaru testowego
|
Stal nierdzewna SUS304
|
|
Drzwi*4
|
Drzwi obsługiwane ręcznie z przyciskiem odblokowującym
|
|
Podgrzewacz
|
Podgrzewacz drutu izolacyjnego
|
|
Jednostka chłodnicza
|
System*5
|
Mechaniczny system chłodzenia kaskadowego
|
|
Kompresor
|
Hermetycznie zamknięta sprężarka spiralna
|
|
Mechanizm ekspansji
|
Elektroniczny zawór rozprężny
|
|
Chłodziwo
|
Strona wysokiej temperatury: R404A, Strona niskiej temperatury R23
|
|
Chłodnica
|
Spawany płytowy wymiennik ciepła ze stali nierdzewnej
|
|
Cyrkulator powietrza
|
Fan Sirocco
|
|
Jednostka napędowa amortyzatora
|
Cylinder powietrza
|
|
Armatura
|
Port kablowy o średnicy 100mm z lewej strony (prawa strona i średnica na zamówienie są dostępne jako opcja), wzorcowy terminal kontrolny zasilania
|
|
Wymiary wewnętrzne (szer. x wys. x gł.)
|
350x400x350
|
500x450x450
|
Dostosowane
|
|
Pojemność obszaru testowego
|
50L
|
100L
|
Dostosowane
|
|
Obciążenie obszaru testowego
|
5 kg
|
10 kg
|
Dostosowane
|
|
Wymiary zewnętrzne (szer. x wys. x gł.)
|
1230x1830x1270
|
1380x1980x1370
|
Dostosowane
|
|
Waga
|
800 kg
|
1100kg
|
Nie dotyczy
|
|
Wymagania użytkowe
|
Dopuszczalne warunki otoczenia
|
+5~30°C
|
|
Zasilacz
|
AC380V, 50/60Hz, trójfazowy, 30A
|
|
Ciśnienie wody chłodzącej*6
|
02 ~ 0,4 MPa
|
|
Szybkość dostarczania wody chłodzącej*6
|
8m³ /godz
|
|
Robocza temperatura wody chłodzącejzakres
|
+18 do 23°C
|
|
Poziom hałasu
|
70 dB lub mniej
|
Cechy
- Wiele mechanizmów ograniczania utraty płynów
- Automatyczne żaluzje przy wlotach do kąpieli
- Rura kondensatu na górnej krawędzi wanny wysokotemperaturowej
- Jednostka recyklingu oparów w obszarze transferu
- Zaprojektowany do stosowania z jednym (Galden) i dwoma płynami (Fluorinert).
- Łatwo zlokalizowana, wymaga jedynie podłączenia do prądu
- Niski poziom hałasu tylko 65 dBa
- Kontroler z ekranem dotykowym SCP-220TS
Unikalny system szoku termicznego
Ten unikalny system szoku termicznego wykorzystuje różne typy komór zarówno w komorze gorącej, jak i zimnej, komorę powietrzną w komorze gorącej i komorę wodną w komorze zimnej.
Oszczędzające pracę testy szoku termicznego
Konwencjonalne testy szoku termicznego z użyciem komory wodnej wymagały ręcznej obsługi w komorze wodnej.Próbka jest automatycznie przenoszona między komorami;testowanie można przeprowadzić po prostu ustawiając program, co skraca czas i pracę.
Urządzenie do testowania środowiska:
- Wyłącznik zabezpieczający przed przegrzaniem komory gorącej
- Wyłącznik zabezpieczający przed przegrzaniem komory zimnej
- Alarm przeciążenia cyrkulatora powietrza
- Zabezpieczenie przed wysokim/niskim ciśnieniem w lodówce
- Przełącznik temperatury sprężarki
- Przełącznik ciśnienia powietrza
- Bezpiecznik
- Przekaźnik zawieszenia wodnego (tylko wersja chłodzona wodą)
- Wyłącznik sprężarki
- Wyłącznik grzałki
- Zabezpieczenie przed przegrzaniem/przechłodzeniem obszaru testowego
- Zawór odpowietrzający
Kontrola
(System interaktywnego ekranu dotykowego z kolorowym wyświetlaczem LCD)
Obsługa i ustawienia uproszczone dzięki zastosowaniu dotykowego wyświetlacza LCD (instrukcje wyświetlane na ekranie).Błyskawiczne potwierdzanie wzorców testowych, temperatur obszaru testowego, cykli temperaturowych i wykresów trendów.
|
Ustawienie
|
Interaktywne wprowadzanie klawiszy za pomocą panelu dotykowego
|
|
Wyświetlacz
|
LCD (5,7 cala)
|
|
Funkcja kontroli temperatury
|
Obszar testowy: temp. ekspozycji.
Gorąca komora: temp. nagrzewania wstępnego.
Komora zimna: temp. schładzania wstępnego.
|
|
Regulacja PID
|
|
Zadany zakres temperatur
|
Wysoka temperatura: 60 do 200'C
Niska temperatura: -78 do 0'C
|
|
Ustawianie rozdzielczości
|
1'C
|
|
Wejście
|
Termoelement typu T (miedź/miedź-nikiel)
|
|
Zakresy nastaw i wskazań
|
Zaprogramowany czas: 0 min.do 99 godzin i 59 minut.
Wstępnie ustawiony cykl: od 1 do 9999 cykli
|
|
Funkcja akcesoriów
|
Ustawienie timera
Zabezpieczenie przed przegrzaniem/przechłodzeniem
Wybór awarii/przywrócenia zasilania
Ustawienie czasu przywracania temperatury
Pamięć programu
Automatyczne wyłączanie zasilania
Wyświetlanie zaprogramowanego czasu
Wybór trybu zakończenia testu
Wykres trendu
Wyświetlanie historii alarmów
Kalibracja czujnika
Komunikacja RS-232/USB
|
