Shock testing dry air purge system Viewing window Thermal Shock Chamber

Testy uderzeniowe System oczyszczania powietrza suchego Okno podglądu Komora szoku termicznego

Komora szoku termicznego.pdf

1. Opis:

Testy uderzeniowe system oczyszczania powietrza suchego Okno podglądu Komora szoku termicznego jest idealną maszyną do testowania elementów elektronicznych, metalu, materiałów chemicznych, komponentów automatyki, modułu komunikacyjnego, przemysłu obronnego, przemysłu lotniczego, BGA, podłoża PCB, układu elektronicznego IC, ceramiki półprzewodnikowej i materiały wysokopolimerowe. Stopniowo stopień w ekstremalnie wysokich temperaturach i ekstremalnie niskiej temperaturze otoczenia może tolerować ciągłe, przy czym zmiany chemiczne w najkrótszym czasie sprawdzają jego rozszerzalność cieplną i kurczenie się spowodowane uszkodzeniami fizycznymi

2. Dane techniczne trójstrefowej maszyny do symulacji uderzeń w wysokiej i niskiej temperaturze:

Cechy produktu

1. Czas odnowienia temperatury próbki został skrócony o dwa przypadki.

2. Przyjęto metodę dwóch skrzynek w celu skrócenia czasu testowania.

3. Znacznie zmniejsza wpływ wibracji próbki, gdy porusza się ona w obszarze eksperymentu.

4. Z funkcją odzyskiwania temperatury pokojowej. Następnie próbkę można bezpiecznie usunąć po badaniu.

5. Łatwa do zmierzenia próbka i wyposażona w zewnętrzne okablowanie napięciowe.

3. Urządzenia zabezpieczające trójstrefową maszynę symulującą udar w wysokiej i niskiej temperaturze:

1. Przełącznik zabezpieczenia przed przegrzaniem gorącej komory
2. Przełącznik ochrony przed przegrzaniem zimnej komory
3. Alarm przeciążenia pompy powietrza
4. Zabezpieczenie wysokiego / niskiego ciśnienia w lodówce
5. Przełącznik temperatury sprężarki
6. Przełącznik ciśnienia powietrza
7. Bezpiecznik
8. Przekaźnik zawieszenia wodnego (tylko specyfikacja chłodzona wodą)
9. Wyłącznik sprężarki
10. Wyłącznik nagrzewnicy
11. Zabezpieczenie przed przegrzaniem / przechłodzeniem w obszarze testowym
12. Zawór odpowietrzający

Projektowanie konstrukcji

1. Obudowa: natryskowa ocynkowana blacha stalowa, obróbka elektrostatyczna natryskowa powierzchniowa.

2. Wkładka: stal nierdzewna SUS 304.

3. Warstwa izolacji termicznej: płyta z pianki poliuretanowej i włókno szklane.

4. Uszczelnienie: surowce z gumy silikonowej Toshiba o wysokiej czystości skutecznie zapobiegają starzeniu.

5. Grzejnik: nagrzewnica elektryczna ze stopu Ni Cr.

6. Koszyk próbek: stal nierdzewna SUS 304;

5 metalowy kosz netto; 100L: W700 * H40 * D410MM / Nośność 5 kg 300L: W970 * H40 * D680MM / Nośność 10 kg.

Kontrola

Obsługa i ustawienia uproszczone dzięki zastosowaniu ekranu dotykowego LCD (instrukcje wyświetlane na ekranie). Potwierdzenie atlance wzorców testowych, temperatur w obszarze testowym, cykli temperatur i wykresów trendów.

System klimatyzacji

1, kontrola powietrza: wymuszona cyrkulacja wentylacyjna, metoda termostatu równoważącego (BTC). Ta metoda odnosi się nie tylko do przypadku układu chłodzenia do pracy ciągłej, układu sterowania zgodnie z temperaturą zadaną grzejnika do sterowania mocą wyników przez automatyczne obliczenie mocy PID, a ostatecznie do osiągnięcia równowagi dynamicznej.
2, środki cyrkulacji powietrza: zbudowane między kanałem wentylatora cyrkulacji powietrza a długą osią ze stali nierdzewnej, zastosowanie energooszczędnych lodówek i systemu regulacji, za pomocą skutecznego i wydajnego wentylatora z wymianą ciepła, w celu osiągnięcia celu zmiany temperatury. Przez regulowaną śrubę regulacyjną wylotu powietrza, co znacznie poprawia jednorodność temperatury w komorze;
3, metoda chłodzenia powietrzem: wielostopniowy membranowy wymiennik ciepła.
4, ogrzewanie powietrzne: grzejnik elektryczny Watkins jakości niklowo-chromowy.

Czynności konserwacyjne w komorach szoku termicznego

1, rozsądny wybór miejsca instalacji do zainstalowania środków: suchy, niekapiący deszczu i śniegu.
2, środki kontroli kwalifikowane ręcznie codziennie dla materiałów izolacyjnych jest zepsuty rura parowa jest zablokowana w celu potwierdzenia technicznego i technologii usuwania.
3, alarm może być zainstalowany jako warunkowy wyciek pary lub stan wyłączenia zasilania dźwięku alarmu i lekkiego małego urządzenia, aby ułatwić trzymanie wykrytych środków zamrażania ryzyka i terminowe usunięcie.
4, środki kontroli konserwacji przyrządu przez obszar odpowiedzialny za regularną kontrolę określoną drogą inspekcji. Aby sprawdzić, czy inspekcja izolacji zaworu rurociągu jest normalna, inkubator jest normalny, środki hydrofobowe są normalne, opakowanie z materiału termoizolacyjnego jest nienaruszone, zasilanie elektryczne ogrzewania i inne elementy są normalne.

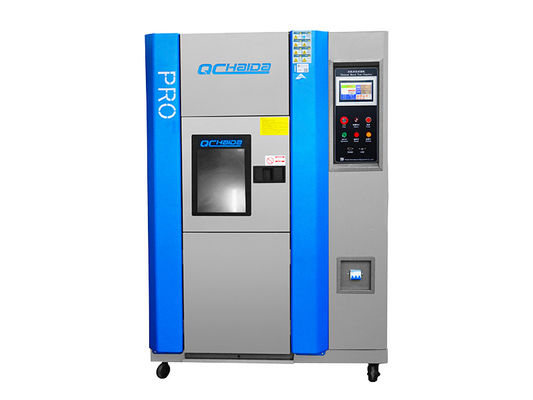

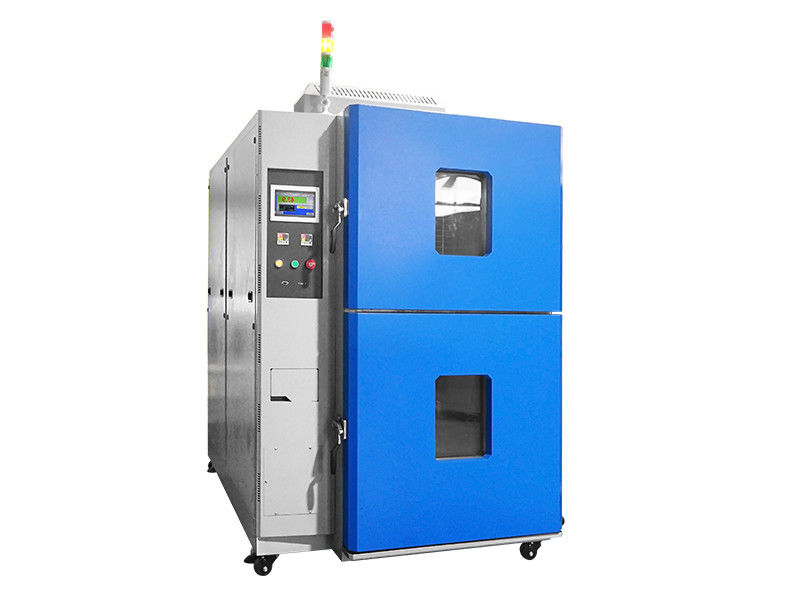

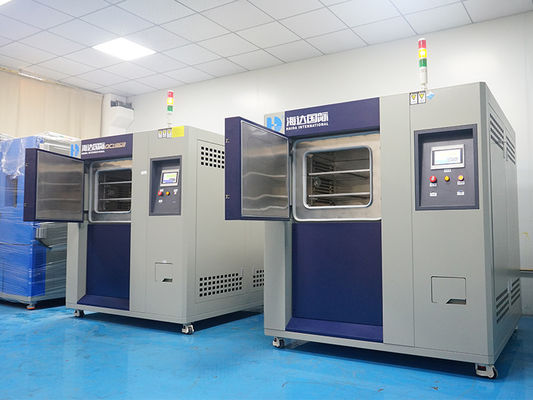

4. Trójstrefowy udar wysokotemperaturowy i symulujący uderzenie Widok maszyny:

(Komora testowa)
