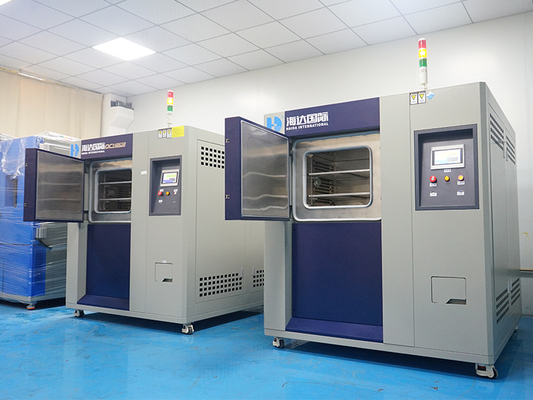

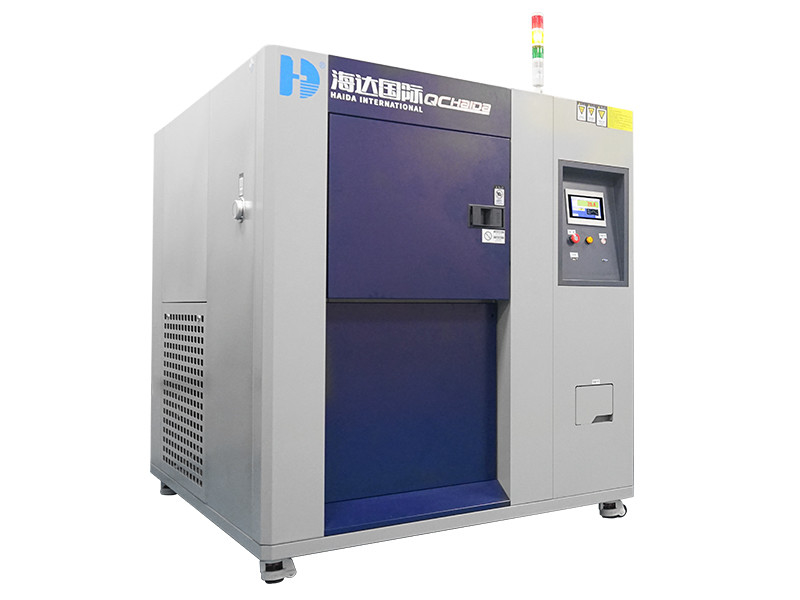

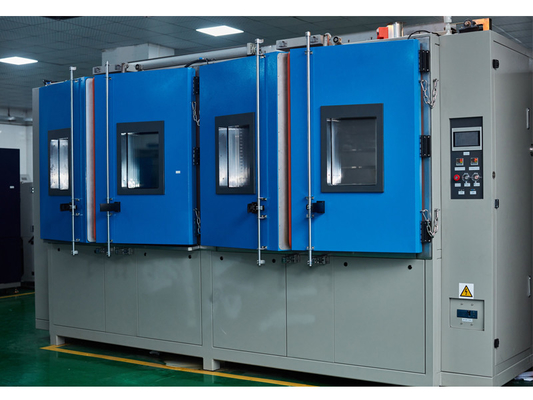

Komora do testowania wstrząsów termicznych o wysokiej dokładności Sprzęt do testów termicznych wstrząsów
Komora szoku termicznego.pdf
Opis:
Sprzęt do badania szoku termicznegojest idealną maszyną do testowania elementów elektronicznych, metali, materiałów chemicznych, elementów automatyki, modułu komunikacyjnego, przemysłu obronnego, przemysłu lotniczego, BGA, podłoża PCB, układu elektronicznego IC, ceramiki półprzewodnikowej i materiałów wysokopolimerowych.
Specyfikacje
| System |
Test dwustrefowy za pomocą przełączania przepustnic |
| Komora trójstrefowa |
| Model |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Dostosowane |
| Wydajność |
Obszar testowy |
Wysoka temperatura.zakres ekspozycji*1 |
+60~ do +200°C |
| Niska temperatura.zakres ekspozycji*1 |
-65do 0°C |
| Temp.wahania *2 |
±1,8°C |
| Gorąca komora |
Górna granica nagrzewania wstępnego |
+200°C |
| Temp.czas nagrzewania*3 |
Temperatura otoczenia.do +200°C w ciągu 30 min |
| Zimna komora |
Dolna granica wstępnego schładzania |
-65°C |
| Temp.czas ściągania*3 |
Temperatura otoczenia.do -65°C w ciągu 70 min |
| Temp.regeneracja (2-strefowa) |
Warunki regeneracji |
Dwustrefowy: Wysoka temp.ekspozycja +125°C 30 min, Niska temp.ekspozycja -40°C 30 min;Próbka 6,5 kg (koszyk na próbki 1,5 kg) |
| Temp.czas regeneracji |
w ciągu 10 minut |
| Budowa |
Materiał zewnętrzny |
Blacha ze stali nierdzewnej walcowanej na zimno |
| Materiał obszaru testowego |
Stal nierdzewna SUS304 |
| Drzwi*4 |
Drzwi obsługiwane ręcznie z przyciskiem odblokowującym |
| Podgrzewacz |
Podgrzewacz drutu izolacyjnego |
| Jednostka chłodnicza |
System*5 |
Mechaniczny system chłodzenia kaskadowego |
| Kompresor |
Hermetycznie zamknięta sprężarka spiralna |
| Mechanizm ekspansji |
Elektroniczny zawór rozprężny |
| Chłodziwo |
Strona wysokiej temperatury: R404A, Strona niskiej temperatury R23 |
| Chłodnica |
Spawany płytowy wymiennik ciepła ze stali nierdzewnej |
| Cyrkulator powietrza |
Fan Sirocco |
| Jednostka napędowa amortyzatora |
Cylinder powietrza |
| Armatura |
Port kablowy o średnicy 100mm z lewej strony (prawa strona i średnica na zamówienie są dostępne jako opcja), wzorcowy terminal kontrolny zasilania |
| Wymiary wewnętrzne (szer. x wys. x gł.) |
350x400x350 |
500x450x450 |
Dostosowane |
| Pojemność obszaru testowego |
50L |
100L |
Dostosowane |
| Obciążenie obszaru testowego |
5 kg |
10 kg |
Dostosowane |
| Wymiary zewnętrzne (szer. x wys. x gł.) |
1230x1830x1270 |
1380x1980x1370 |
Dostosowane |
| Waga |
800 kg |
1100kg |
Nie dotyczy |
|
Wymagania użytkowe
|
Dopuszczalne warunki otoczenia |
+5~30°C |
| Zasilacz |
AC380V, 50/60Hz, trójfazowy, 30A |
| Ciśnienie wody chłodzącej*6 |
02 ~ 0,4 MPa |
| Szybkość dostarczania wody chłodzącej*6 |
8m³ /godz |
| Robocza temperatura wody chłodzącejzakres |
+18 do 23°C |
| Poziom hałasu |
70 dB lub mniej |
Notatki
1. Jeśli wymagana jest dolna granica zakresu ekspozycji w wysokiej temperaturze + 60°C lub dolna granica zakresu ekspozycji w niskiej temperaturze -60°C, wybierz opcję „ekspozycja na temperaturę otoczenia”
2. Jeśli wahania temperatury muszą spaść poniżej ±1,8°C, wybierz „Pakiet niskich wahań temperatury”
3. Czasy nagrzewania/ochładzania temperatury obowiązują tylko przy niezależnej pracy komory
4. Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznych”
5. Dostępny skraplacz chłodzony powietrzem / skraplacz chłodzony wodą
6. Nakładać tylko na skraplacz chłodzony wodą
Urządzenia bezpieczeństwa
- Wyłącznik zabezpieczający przed przegrzaniem komory gorącej
- Wyłącznik zabezpieczający przed przegrzaniem komory zimnej
- Alarm przeciążenia cyrkulatora powietrza
- Zabezpieczenie przed wysokim/niskim ciśnieniem w lodówce
- Przełącznik temperatury sprężarki
- Przełącznik ciśnienia powietrza
- Bezpiecznik
- Przekaźnik zawieszenia wodnego (tylko wersja chłodzona wodą)
- Wyłącznik sprężarki
- Wyłącznik grzałki
- Zabezpieczenie przed przegrzaniem/przechłodzeniem obszaru testowego
- Zawór odpowietrzający
Kontrola
Obsługa i ustawienia uproszczone dzięki zastosowaniu dotykowego wyświetlacza LCD (instrukcje wyświetlane na ekranie).Błyskawiczne potwierdzanie wzorców testowych, temperatur obszaru testowego, cykli temperaturowych i wykresów trendów.
| Ustawienie |
Interaktywne wprowadzanie klawiszy za pomocą panelu dotykowego |
| Wyświetlacz |
LCD (5,7 cala) |
| Funkcja kontroli temperatury |
Obszar testowy: temp. ekspozycji.
Gorąca komora: temp. nagrzewania wstępnego.
Komora zimna: temp. schładzania wstępnego.
|
| Regulacja PID |
| Zadany zakres temperatur |
Wysoka temperatura: 60 do 200'C
Niska temperatura: -78 do 0'C
|
| Ustawianie rozdzielczości |
1'C |
| Wejście |
Termoelement typu T (miedź/miedź-nikiel) |
| Zakresy nastaw i wskazań |
Zaprogramowany czas: 0 min.do 99 godzin i 59 minut.
Wstępnie ustawiony cykl: od 1 do 9999 cykli
|
| Funkcja akcesoriów |
Ustawienie timera
Zabezpieczenie przed przegrzaniem/przechłodzeniem
Wybór awarii/przywrócenia zasilania
Ustawienie czasu przywracania temperatury
Pamięć programu
Automatyczne wyłączanie zasilania
Wyświetlanie zaprogramowanego czasu
Wybór trybu zakończenia testu
Wykres trendu
Wyświetlanie historii alarmów
Kalibracja czujnika
Komunikacja RS-232/USB
|
