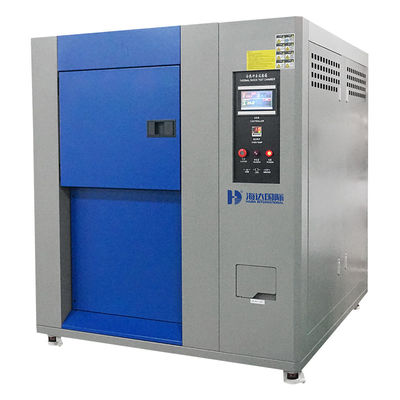

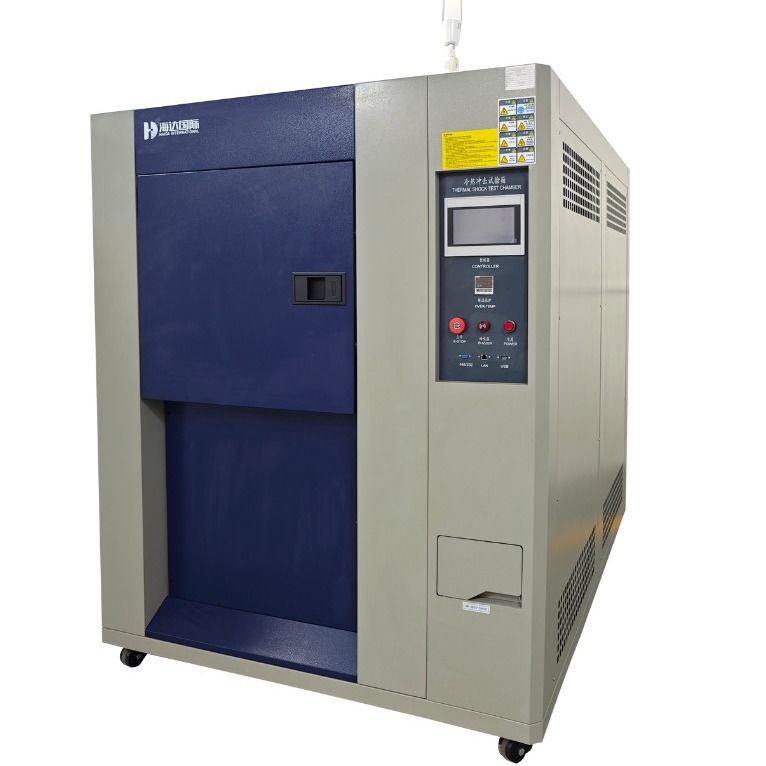

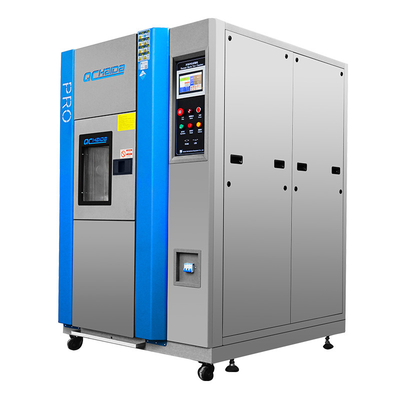

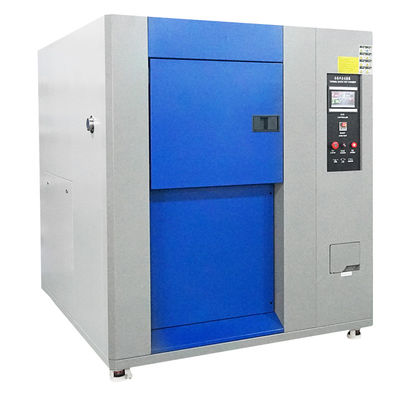

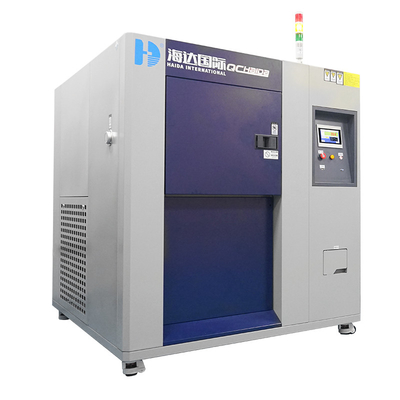

Maszyna do testowania szoku termicznego Sprzęt do testowania środowiska

Maszyna do testowania szoku termicznego Sprzęt do testowania środowiska

Komora szoku termicznego.pdf

Opis:

Maszyna do testowania szoku termicznegojest podzielony na obszar wysokiej temperatury, obszar niskiej temperatury i obszar testowy, trzy części, każdy obszar jest unikalną strukturą izolacyjną, co pozwala na wykonanie testu udarności na gorąco i na zimno. A według stopnia wysokich temperatur i bardzo niskich temperatur w ciągłym środowisku mogą tolerować w danej chwili, to znaczy w najkrótszym czasie przetestować swoje uszkodzenia chemiczne lub fizyczne spowodowane rozszerzalnością cieplną i kurczeniem się. Odpowiednie przedmioty obejmują metal, plastik, gumę, elektronikę i inne materiały, które można wykorzystać jako podstawę do ulepszenia swoich produktów lub odniesienia

Funkcje

Próba udarności w wysokiej temperaturze lub próba udarności w niskiej temperaturze, maksymalny czas wynosi do 9999 minut, maksymalny czas cyklu wynosi do 9999 razy. Maszyna może automatycznie lub ręcznie przełączać cykle uderzenia lub selektywnie ustawiać dwa lub trzy obszary na wpływ ciepła i zimna. Zastosowano binarny układ chłodzenia, który jest bardzo skuteczny w chłodzeniu, układ chłodzenia jest podzielony na chłodzony powietrzem i chłodzony wodą. Można go także podłączyć do komputera, ale instrument gramofonowy można kupić wyłącznie opcjonalnie. Kolorowy interfejs sterowania dotykowego LCD w języku chińskim i angielskim, łatwy w obsłudze.

Działają komory szoku termicznego: obróbka wstępna, wstępne badanie, badanie, odzysk i ostateczne wykrycie.

Cechy
• Spełnia MIL-STD 202F, metoda 107G, warunki A, B, C i F
MIL-STD 883, metoda 1010.7, warunki A, B, C i F
• Półprzewodnikowe zabezpieczenie przed przegrzaniem/niedogrzaniem
• Elektryczne elementy grzejne nichromowe na wolnym powietrzu, obsługiwane przez
izolatory ceramiczne
•Dwie wężownice chłodzące LN2 z otwartymi końcami
•Wirnik dmuchawy odśrodkowej z silnikiem zamontowanym na zewnątrz
•Pneumatycznie uruchamiany system transportu wózków o maks
sześć koszy na produkty z siatki ze stali nierdzewnej
• Spust komory testowej z przyłączem typu 1/4" FPT
•Przełączniki drzwiowe dla każdej komory


System klimatyzacji
·  kontrola powietrza:wymuszony obieg wentylacji, metoda termostatu równoważącego (BTC). Metoda ta odnosi się nie tylko do przypadku układu chłodzenia do pracy ciągłej, ale także do układu sterowania zgodnie z nastawą temperatury grzejnika w celu kontrolowania wyników poprzez automatyczne obliczanie mocy PID i ostatecznie osiągnięcia równowagi dynamicznej.
· cyrkulacja powietrza oznacza:zabudowany pomiędzy kanałem wentylatora cyrkulacji powietrza a długą osią ze stali nierdzewnej, zastosowanie energooszczędnych lodówek i systemu regulacji, poprzez skuteczny i wydajny wentylator wymiany ciepła, aby osiągnąć cel zmiany temperatury. Dzięki regulowanej śrubie regulacyjnej wylotu powietrza, znacznie poprawiając w ten sposób równomierność temperatury w komorze;
· sposób chłodzenia powietrzem:wielostopniowy membranowy wymiennik ciepła.
· ogrzewanie powietrzne:Wysokiej jakości grzejnik elektryczny niklowo-chromowy firmy Watkins.

Dane techniczne:

Notatki

·Jeśli wymagana jest dolna granica zakresu ekspozycji w wysokiej temperaturze + 60°C lub dolna granica zakresu ekspozycji w niskiej temperaturze -60°C, wybierz opcję „Ekspozycja w temperaturze otoczenia”

·Jeśli wahania temperatury muszą być niższe niż ±1,8°C, wybierz „Pakiet niskich wahań temperatury”

·Czasy nagrzewania/obniżania temperatury obowiązują tylko podczas niezależnej pracy komory

·Jeśli potrzebujesz automatycznie sterowanych drzwi przesuwnych, wybierz „Pakiet drzwi automatycznie”

·Dostępne są zarówno skraplacze chłodzone powietrzem, jak i skraplacze chłodzone wodą

·Nakładać wyłącznie na skraplacze chłodzone wodą

Urządzenia zabezpieczające:

1) Wyłącznik zabezpieczający przed przegrzaniem gorącej komory

2) Wyłącznik zabezpieczający przed przegrzaniem komory zimnej

3) Alarm przeciążenia cyrkulatora powietrza

4) Zabezpieczenie przed wysokim/niskim ciśnieniem w lodówce

5) Przełącznik temperatury sprężarki

6) Przełącznik ciśnienia powietrza

7) Bezpiecznik

8) Przekaźnik zawieszenia wodnego (tylko w wersji chłodzonej wodą)

9) Bezpiecznik sprężarki

10)Wyłącznik nagrzewnicy

11) Zabezpieczenie obszaru testowego przed przegrzaniem/przechłodzeniem

12) Zawór odpowietrzający

Codzienna konserwacja
·szok na gorąco i na zimno, długie wyłączenie nie jest używane regularnie co połowę mocy, czas zasilania nie jest krótszy niż jedna godzina, a powiązane części zamienne i sprzęt testujący działają prawidłowo.


·Gorące i zimne skrzynki szokowe należy regularnie czyścić parownik: poziomy czystości, ponieważ test jest inny, w efekcie wymuszonego obiegu powietrza gromadzą się dużo cząstek kurzu i innych małych przedmiotów na parowniku należy regularnie czyścić.


·Wentylator obiegowy komory niskotemperaturowej, wentylator skraplacza i korekta czystego balansu: czyszczenie i parownik są podobne ze względu na różne środowisko pracy. Komora, wentylator obiegowy gromadzą dużo kurzu i innych małych cząstek na wentylatorze skraplacza, co wymaga regularnego czyszczenia.


·urządzenie do gorącej i zimnej skrzynki szokowej Aby poruszać się najlepiej w Paddy ASHDOWN Lai, pod kierunkiem technika oprzyrządowania, aby uniknąć uszkodzenia sprzętu, takiego jak samodzielne przeniesienie klienta, przed włączeniem zasilania należy zlecić wykwalifikowanemu elektrykowi, aby potwierdzić prawidłowe działanie obwodu, lub spali elementy związane ze sprzętem.

Uproszczona obsługa i ustawienia dzięki zastosowaniu dotykowego wyświetlacza LCD (instrukcje wyświetlane na ekranie). Szybkie potwierdzenie wzorów testowych, temperatur obszaru testowego, cykli temperaturowych i wyświetlanie wykresów trendów.
