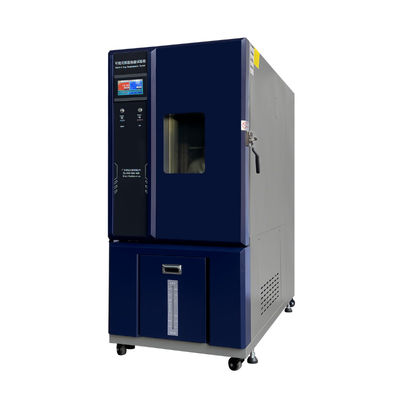

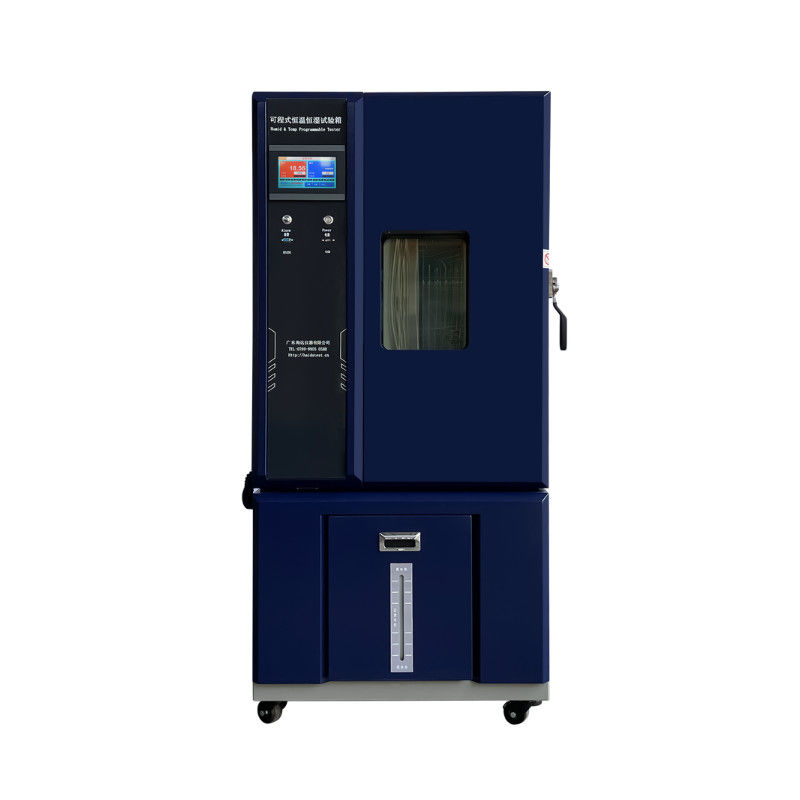

Komora z kontrolowaną wilgotnością / komora z temperaturą wilgotnością
Komora temperatury i wilgotności.pdf
Wnioski międzynarodowe
Komory serii HD spełniają międzynarodowe standardy wydajności badań.wspierany przez Haida Group i naszą współpracą prater w AustraliiNasze komory mają dwa poziomy ochrony przed przegrzaniem i jeden poziom ochrony przed przechłodzeniem.Kontroler systemu dostarcza komunikaty alarmowe z konkretną pomocą w rozwiązywaniu problemów w celu szybkiego wznowienia badań.
Komory serii HD mają szybkość zmiany temperatury od 1 do 3°C na minutę w średniej wilgotności i kontrolnej wilgotności od 10% do 95%.Jest 6 rozmiarów z wewnętrznymi objętościami od 100 do 1000 litrów lub również dostarczamy zamówione na miarę komory wielkościW modelach zaawansowanych komory rowerowe mają temperaturę od 3 do 15 °C, wilgotność kontrolowaną od 10 do 95%.
Standardowe cechy:
Stal nierdzewna# 304 do wnętrz
Stalowe farby zewnętrzne
Drzwi izolowane pianą dla sztywności i długiej trwałości
Plastikowy zbiornik wody łatwy do konserwacji
Okno obserwacyjne z funkcją wolną od mrozu
System chłodzenia o wysokiej wydajności
Łatwy interfejs użytkownika dla sterownika PLC TEMI-880
Jeden port kablowy 100 mm/ określony przez klienta
Jedna półka, 10 kg ładowania i 4 koła
Samochód typu Sirocco, L134, Fan
Wyposażenie z stali nierdzewnej sterowane PID
DuPont R-404A [bez fluoru] Chłodnik / 23 do temperatury poniżej -40 °C
Port USB do wyjścia danych
Światła wewnętrzne przeciwwybuchowe
Rejestratory wykresów rejestrujących dane, rejestratory bez papieru przechowywane dane w PLC.
Wydajność
Zdobądź ocenę wydajności, aby zapewnić odpowiednie komory.
W celu zapewnienia lepszej wydajności dla aplikacji cyklu temperatury i wilgotności, Haida może zapewnić gwarantowane obliczenia wydajności na podstawie przesłanych wymogów.
Użyj poniższych pytań jako przewodnika do określenia planu badania. Następnie możesz przekazać te informacje naszemu konsultantowi laboratoryjnemu lub wysłać do nas e-mail, aby nasz konsultant laboratoryjny dokonał przeglądu.Zalecany model z odpowiednim rozmiarem chłodnicy zapewni Ci.
System i opcje wydajności
Niska i ultra-niska wilgotność Rozszerza zakres kontroli wilgotności.
System chłodzenia wodnym.
Suche powietrze oczyszczanie utrzymuje wilgotność w komorze bardzo niskie przez oczyszczanie z -40 ° C. Wymagane jest sprężone powietrze
Dodatkowe półki, ładowanie 50 kg
Przesyłki kablowe z elastycznymi wtyczkami silikonowymi, o średnicy 50, 100, 150 mm lub określonej przez klienta
(Rozmiar normalnej wilgotności na wykresie)
Specyfikacje
Zakres ¥ 40 do 150°C
|
Temperatura/wilgotność
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Wyłącznie tymczasowe
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Zakres temperatury:
|
-40°C ∼150°C
|
|
Pojemność chłodzenia
|
~ 2 kW w temperaturze -20°C
|
~ 2,5 kW w temperaturze -20°C
|
~ 4,5 kW w temperaturze -20°C
|
| |
~ 5,5 kW w temperaturze 20°C
|
~ 8 kW w temperaturze -20°C
|
~ 8,5 kW w temperaturze -20°C
|
|
System ogrzewania
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Zmiany temperatury:
|
±0,5°C
|
|
Gradient temperatury:
|
±0,5°C±0,2°C
|
|
Poziom ogrzewania†:
|
Średnia ≥ 3 °C / min (wcześniejszy model 5 15 °C / min)
|
|
Wskaźnik temperatury:
|
Średnia ≥ 1°C / min (Model zaawansowany 5 - 15°C / min)
|
|
Zakres wilgotności:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuacja wilgotności:
|
±1,5%RH ±2,0%RH
|
|
Gradient wilgotności:
|
± 3% RH
|
|
Wymiary
|
|
Wymiary przestrzeni roboczej
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Wymiary zewnętrzne
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Wymagania dotyczące lokalizacji
|
|
Zasilanie elektryczne:
|
208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta)
|
|
wilgotność wody
|
Woda destylowana
|
|
Wydalanie kondensatu:
|
1/2" podłączenie węża (odpuszczalnia grawitacyjna)
|
Zakres ¥ 70 do 150°C
|
Temperatura/wilgotność
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Wyłącznie tymczasowe
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Zakres temperatury:
|
-70°C ¥150°C
|
|
Pojemność chłodzenia
|
~ 2,5 kW w temperaturze -50°C
|
~ 3 kW w temperaturze -50°C
|
~ 5 kW w temperaturze -50°C
|
| |
~ 6,5 kW w temperaturze 50°C
|
~ 8,5 kW w temperaturze -50°C
|
~ 9 kW w temperaturze - -50°C
|
|
System ogrzewania
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Zmiany temperatury:
|
±0,5°C
|
|
Gradient temperatury:
|
±0,5°C±0,2°C
|
|
Poziom ogrzewania†:
|
Średnia ≥ 3 °C / min (wcześniejszy model 5 15 °C / min)
|
|
Wskaźnik temperatury:
|
Średnia ≥ 1°C / min (Model zaawansowany 5 - 15°C / min)
|
|
Zakres wilgotności:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuacja wilgotności:
|
±1,5%RH ±2,0%RH
|
|
Gradient wilgotności:
|
± 3% RH
|
|
Wymiary
|
|
Wymiary przestrzeni roboczej
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Wymiary zewnętrzne
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Wymagania dotyczące lokalizacji
|
|
Zasilanie elektryczne:
|
208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta)
|
|
wilgotność wody
|
Woda destylowana
|
|
Wydalanie kondensatu:
|
1/2" podłączenie węża (odpuszczalnia grawitacyjna)
|
Informacje o spółce
Produkty Haida są szeroko stosowane w produktach papierowych, opakowaniach, druku tuszowym, taśmach klejących, torebkach, obuwiach, produktach ze skóry, środowisku, zabawkach, produktach dla niemowląt, sprzęcie, produktach elektronicznych,produkty z tworzyw sztucznychNasze produkty spełniają wymagania UL, ASTM, JIS, GB,SO, TAPPI, EN,DIN, BS i innych krajowych i międzynarodowych norm.
Nasze usługi
Jeśli w przyszłości wystąpią jakieś problemy podczas procesu testowania, obiecujemy, że udzielimy odpowiedzi w ciągu 48 godzin i rozwiązania w ciągu 3 dni roboczych.Możemy zaoferować wideo operacyjne i angielski podręcznik operacyjnyJeśli klienci potrzebują usługi na miejscu, koszty transportu i podróży ponosi klient.
