Szczegóły Produktu:
|
| Stosowanie: | Komora do badania szoku termicznego w wysokiej i niskiej temperaturze | Wysoka temperatura.: | + 60 ~ do + 200 ° C |
|---|---|---|---|
| Niska temperatura.: | -65 do 0 ° C | Temp.: | ± 1,8 ° C |
| Temp.: | Temperatura otoczenia. | Materiał zewnętrzny: | Walcowana na zimno, nierdzewna płyta stalowa |
| Chłodnica: | Spawany płytowy wymiennik ciepła ze stali nierdzewnej | Dopuszczalne warunki otoczenia: | + 5 ~ 30 ° C |
| Zasilacz: | AC380V, 50/60 Hz, trzy fazy, 30 A. | Szybkość dostarczania wody chłodzącej * 6: | 8m³ / h |
| Posługiwać się: | maszyna szoku termicznego | ||
| High Light: | environmental testing equipment,environmental test chamber |
||

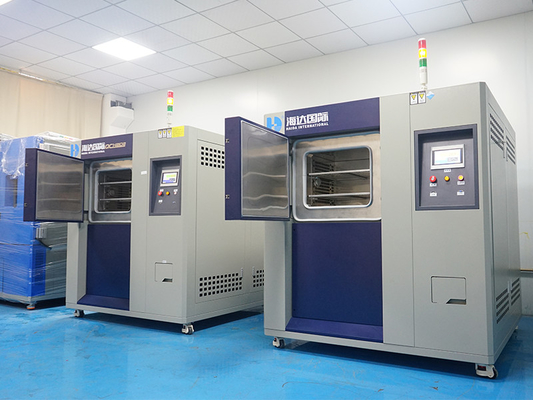

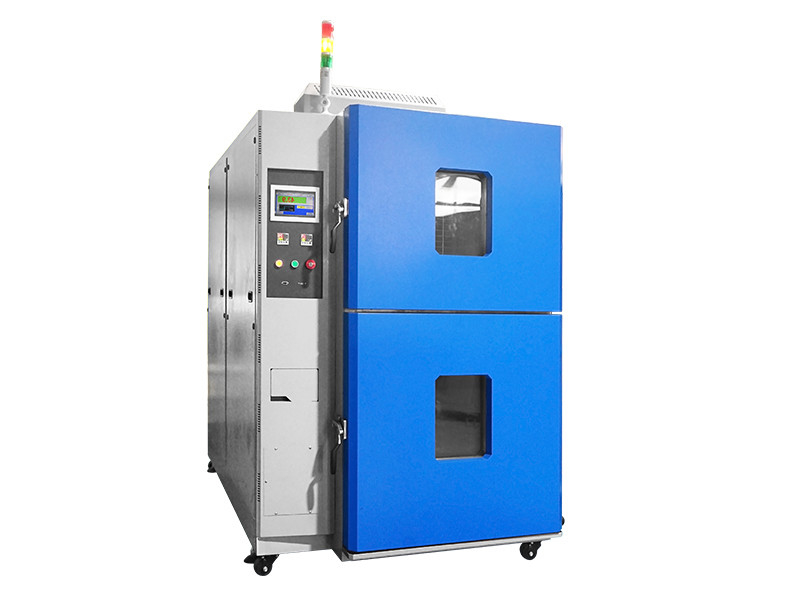

Trójstrefowa komora do badania szoku termicznego / badanie w niskiej temperaturze
1. Opis:
Trójstrefowy szok termiczny w wysokiej temperaturze w niskiej temperaturze Środowisko komory testowej w mgnieniu oka dzięki wysokiej temperaturze i ekstremalnie niskiej temperaturze otoczenia może tolerować ciągłe, to znaczy w najkrótszym czasie testowane zmiany chemiczne lub uszkodzenia fizyczne z powodu jego rozszerzalności cieplnej i skurczu . Odpowiednie przedmioty obejmują metal, plastik, gumę, elektronikę ... i inne materiały mogą być wykorzystane jako podstawa do ulepszenia ich produktów lub odniesienia
2. Komory szoku termicznego konstrukcji:
. tryb konfiguracji komory: kompozycje w komorze z wykorzystaniem zintegrowanego trybu konfiguracji, obie umieszczone w górnej komorze przy komorze wysokotemperaturowej, znajdującej się w dolnej części skrzynki testowej do niskich temperatur, znajdującej się z tyłu szafy i agregatu chłodniczego na szafka rozdzielcza lewego panelu tylnego złożona z (systemu). W ten sposób skrzynia pokrywa obszar o małej, zwartej strukturze, pięknym wyglądzie, szafy chłodnicze umieszczone w osobnej jednostce, agregat chłodniczy w celu zmniejszenia wibracji podczas pracy, wpływu hałasu na komorę, przy jednoczesnym ułatwieniu urządzeń i konserwacji urządzenie, panel sterowania elektrycznego na lewym panelu komory w celu uruchomienia operacji.
. zewnętrzna ściana materiałów obudowy: wysokiej jakości płyta ze stali węglowej, poszukaj kolorowego elektrostatycznego usuwania aerozolu.
. materiały izolacyjne komory testowej na uderzenia w wysokiej i niskiej temperaturze: wysokiej jakości bawełny z bardzo cienkiego włókna szklanego.
. wewnętrzna ściana materiału obudowy: importowana stal nierdzewna SUS304, odporna na korozję, łatwa do czyszczenia.
. laboratoryjne instalacje oświetleniowe: światła odporne na wilgoć.
. Zobacz okno: Na skrzynce (gorąca skrzynka) otworzyłem drzwi do temperatury powłoki ochronnej przeciw wilgoci 350 × 250 mm Zobacz okno.
. uchwyt próbki w komorze szokowej wysokiej i niskiej temperatury: przesuń w górę i w dół prowadnic uchwyt próbki ze stali nierdzewnej Zasilany jest siłami bliźniaczymi zapewniającymi gładki cylinder Średni pozycjonowanie uchwytu próbki montaż pośredni Niemcy firma FESTO produkująca czujnik elektryczny.
. otwór do gwintowania kabla: w górnej części uchwytu na próbki z górną częścią obudowy znajduje się prowadnik kablowy do przesuwania w wysokiej temperaturze.
. uchwyt próbki próbki: ≥ 30 kg.
3. Dane techniczne trójstrefowej wysokotemperaturowej komory do badania szoku termicznego:
System | Test dwustrefowy za pomocą przełączania przepustnicy | |||||||
Komora trójstrefowa | ||||||||
Model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Dostosowane | |||||
Występ | Obszar testowy | Wysoka temperatura. zakres ekspozycji * 1 | + 60 ~ do + 200 ° C | |||||
Niska temperatura. zakres ekspozycji * 1 | -65 do 0 ° C | |||||||
Temp. fluktuacja * 2 | ± 1,8 ° C | |||||||
Gorąca komora | Górna granica podgrzewania | + 200 ° C | ||||||
Temp. czas nagrzewania * 3 | Temperatura otoczenia. do + 200 ° C w ciągu 30 minut | |||||||
Komora chłodnicza | Wstępnie schłodzić dolny limit | -65 ° C | ||||||
Temp. czas obniżania * 3 | Temperatura otoczenia. do -65 ° C w ciągu 70 minut | |||||||
Temp. odzyskiwanie (2 strefy) | Warunki odzyskiwania | Dwustrefowy: wysoka temperatura ekspozycja + 125 ° C 30 min, niska temperatura ekspozycja -40 ° C 30 min; Próbka 6,5 kg (kosz na próbki 1,5 kg) | ||||||
Temp. czas powrotu do zdrowia | W ciągu 10 minut | |||||||
Budowa | Materiał zewnętrzny | Walcowana na zimno, nierdzewna płyta stalowa | ||||||
Materiał obszaru testowego | Stal nierdzewna SUS304 | |||||||
Drzwi * 4 | Brama obsługiwana ręcznie z przyciskiem odblokowania | |||||||
Podgrzewacz | Grzejnik drutowy | |||||||
Agregat chłodniczy | System * 5 | Mechaniczny kaskadowy układ chłodniczy | ||||||
Kompresor | Hermetycznie uszczelniona sprężarka spiralna | |||||||
Mechanizm rozszerzający | Elektroniczny zawór rozprężny | |||||||
Chłodziwo | Strona wysokotemperaturowa: R404A, strona niskotemperaturowa R23 | |||||||
Chłodnica | Spawany płytowy wymiennik ciepła ze stali nierdzewnej | |||||||
Cyrkulator powietrza | Fan Sirocco | |||||||
Jednostka napędowa przepustnicy | Cylinder powietrzny | |||||||
Armatura | Port kablowy o średnicy 100 mm po lewej stronie (prawy bok i średnica dostosowana do średnicy są dostępne jako opcje), przykładowy terminal kontroli zasilania | |||||||
Wymiary wewnętrzne (szer. X wys. X gł.) | 350 x 400 x 350 | 500 x 450 x 450 | Dostosowane | |||||
Pojemność obszaru testowego | 50L | 100L | Dostosowane | |||||
Obciążenie obszaru testowego | 5 kg | 10 kg | Dostosowane | |||||
Wymiary zewnętrzne (szer. X wys. X gł.) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Dostosowane | |||||
Waga | 800 kg | 1100 kg | Nie dotyczy | |||||
| Wymagania użytkowe | Dopuszczalne warunki otoczenia | + 5 ~ 30 ° C | ||||||
Zasilacz | AC380V, 50/60 Hz, trzy fazy, 30 A. | |||||||
Ciśnienie zasilania wodą chłodzącą * 6 | 02 ~ 0,4 MPa | |||||||
Szybkość dostarczania wody chłodzącej * 6 | 8m³ / h | |||||||
Temperatura robocza wody chłodzącej zasięg | +18 do 23 ° C | |||||||
Poziom hałasu | 70 dB lub mniej | |||||||
4. Komora wstrząsowa działa w następujący sposób:
. niskotemperaturowe zbiorniki magazynowe: temperatura zbiornika zależy od stanu nagrzewnicy kanałowej, parownika i stanu pracy wentylatora. Po dławieniu zaworu rozprężnego czynnik chłodniczy wpływający do parownika w komorze roboczej, komorze roboczej absorpcji ciepła i zgazowania, w celu obniżenia temperatury komory roboczej; zgazowany czynnik chłodniczy jest zasysany i sprężany do sprężarki skraplacza do wysokiej temperatury. Jest skraplany do cieczy, a następnie program przesiewowy, a na koniec poprzez dławienie zaworu rozprężnego, ponownie wchodzi do endotermicznego zgazowania parownika studyjnego, a następnie sprężany przez ssanie sprężarki
. zbiorniki wysokotemperaturowe: centralny sterownik wykrywa sygnał temperatury od momentu wykrycia, a sygnał temperatury zadanej jest porównywany, sygnał porównawczy uzyskany przez sygnał wyjściowy obwodu logicznego PID przyrządu do sterowania przekaźnikiem półprzewodnikowym jest wyłączony lub regulacja ogrzewania stosunek mocy wyjściowej stosunek czasu, aby osiągnąć cel automatycznej kontroli temperatury.
. komora testowa szoku temperaturowego: miernik automatycznie kontrolował zawory wysokotemperaturowe, odpowiednio przełączane niskie lub wysokie temperatury między komorą magazynową, aby utworzyć zamknięty system obiegu powietrza i skrzynkę lub skrzynki niskotemperaturowe, szybko osiągnął docelowy test temperatury
5. uwagi
. Jeśli wymagany jest dolny limit zakresu ekspozycji w wysokiej temperaturze + 60 ° C lub dolny limit zakresu ekspozycji w niskiej temperaturze -60 ° C, wybierz opcję „ekspozycji w temperaturze otoczenia”
. Jeśli wahania temperatury muszą być niższe niż ± 1,8 ° C, wybierz „Pakiet niskich temperatur”
. Czas nagrzewania / obniżania temperatury ma zastosowanie tylko podczas niezależnej pracy komory
. Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznie”
. Dostępne skraplacze chłodzone powietrzem / skraplacze chłodzone wodą
. Nakładać tylko na chłodzony wodą skraplacz
6. Urządzenia zabezpieczające trójstrefowej wysokotemperaturowej komory do badania szoku termicznego:
. Przełącznik zabezpieczenia przed przegrzaniem gorącej komory
. Przełącznik ochrony przed przegrzaniem zimnej komory
. Alarm przeciążenia pompy powietrza
. Zabezpieczenie wysokiego / niskiego ciśnienia w lodówce
. Przełącznik temperatury sprężarki
. Przełącznik ciśnienia powietrza
. Bezpiecznik
. Przekaźnik zawieszenia wodnego (tylko specyfikacja chłodzona wodą)
. Wyłącznik sprężarki
. Wyłącznik nagrzewnicy
. Zabezpieczenie przed przegrzaniem / przechłodzeniem w obszarze testowym
. Zawór odpowietrzający
7. Kontrola
(Kolorowy interaktywny ekran dotykowy LCD)
Obsługa i ustawienia uproszczone dzięki zastosowaniu ekranu dotykowego LCD (instrukcje wyświetlane na ekranie). Potwierdzenie atlance wzorców testowych, temperatur w obszarze testowym, cykli temperatur i wykresów trendów.
Oprawa | Interaktywne wprowadzanie za pomocą panelu dotykowego |
Pokaz | LCD (5,7 cala) |
Funkcja kontroli temperatury | Obszar testowy: temp. Ekspozycji Komora gorąca: temperatura podgrzewania wstępnego Komora zimna: temp. Chłodzenia wstępnego |
Kontrola PID | |
Wstępnie ustawiony zakres temperatur | Wysoka temperatura: od 60 do 200 ° C Niska temperatura: od -78 do 0'C |
Ustawianie rozdzielczości | 1'C |
Wejście | Termopara typu T (miedź / miedź-nikiel) |
Zakresy ustawień i wskazań | Ustawiony czas: 0 min. do 99 godzin i 59 min. Cykl zadany: od 1 do 9 999 cykli |
Funkcja akcesoriów | Zaprogramowane ustawienie timera Zabezpieczenie przed przegrzaniem / przechłodzeniem Wybór awarii zasilania / odzyskiwania Ustawienie czasu odzyskiwania temperatury Pamięć programu Automatyczne wyłączanie zasilania Wyświetlanie zaprogramowanego czasu Wybór trybu zakończenia testu Wykres trendów Wyświetlanie historii alarmów Kalibracja czujnika Komunikacja RS-232 / USB |
8.Konserwacja
Wstrząs termiczny grzejnika Test urządzenia chłodniczego (skraplacza) powinien być regularnie konserwowany i utrzymywany w czystości. Lepki pył skraplacza i kompresora generuje fałszywe alarmy. Zadziałał wyłącznik wysokiego ciśnienia, skraplacz powinien być regularnie co miesiąc konserwowany, użyj odkurzacza, aby użyć go po odsysaniu pyłu z twardej szczotki lub zamocowaniu szczotek z siatki chłodzącej skraplacza lub dyszy gazu pod wysokim ciśnieniem wydmuchany z kurzu.
