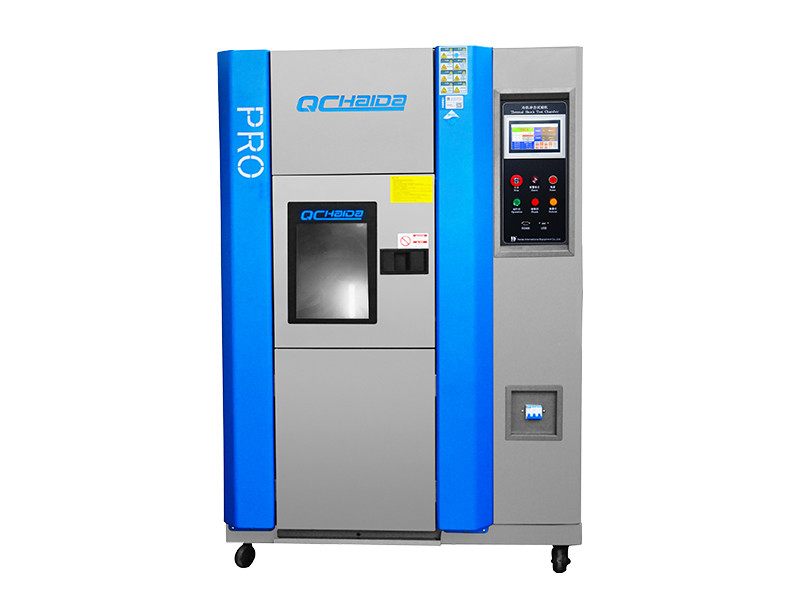

Urządzenia do testowania termicznego urządzeń domowych Komora uderzeniowa ze stali nierdzewnej
Komora szoku termicznego.pdf
1. Opis:
Użytkowanie urządzeń gospodarstwa domowego Komora szokowa ze stali nierdzewnej Komora szokowa służy do natychmiastowego testowania struktury materiału lub materiału kompozytowego w ekstremalnie wysokich temperaturach i bardzo niskich temperaturach w ciągłym środowisku, które może wytrzymać stopień uporządkowania w możliwie najkrótszym czasie, aby przetestować jego rozszerzalność cieplną i kurczenie się spowodowane zmianami chemicznymi, uszkodzeniami fizycznymi.Stosowany materiał przedmiotu, w tym metale, tworzywa sztuczne, guma, elektronika itp., może służyć jako podstawa do ulepszenia produktu lub odniesienia poprawa.
2. Specyfikacje
| ize |
Wewnętrzny
skrzynka
|
35×35
×40
|
50×40
×40
|
60×50
×50
|
35×35
×40
|
50×40×
40
|
60×50×
50
|
35×35
×40
|
50×40
×40
|
|
Zewnętrzny
skrzynka
|
150×195
×145
|
180×200
×145
|
190×200
×155
|
150×195
×145
|
180×200
×145
|
190×200
×155
|
1501×
95
×145
|
180×200
×145
|
|
Wysoka temperatura
zakres
|
80 ℃ ~ 200 ℃ |
|
Niska temperatura
zakres
|
-55 ℃ ~ -10 ℃ |
-65 ℃ ~ -10 ℃ |
-75℃ ~ -10℃ |
|
Testowanie
pokój
temperatura
|
wysoki |
60 ℃ ~ 150 ℃ |
| Niski |
-10℃ ~ -40℃ |
-10℃ ~ -55℃ |
10 ℃ ~ -60 ℃ |
|
Podgrzewać
czas
|
60 ℃ ~ 200 ℃ około 25 min |
| Czas chłodzenia |
20 ℃ ~ -55 ℃
około 60 min
|
20 ℃ ~ -65 ℃
około 75 min
|
20 ℃ ~ -75 ℃
o
90 min
|
|
Odzyskiwanie uderzenia
czas
|
Wysoka temperatura (150 ℃) około 30 min |
| Niska temperatura (-40 ℃ lub -55 ℃ lub -60 ℃) około 30 min |
| Czas powrotu po uderzeniu 5 min |
| waga |
2,5 kg |
5kg |
10 kg |
2kg |
5kg |
10 kg |
2,5 kg |
5kg |
| Materiał wewnętrzny |
Stal nierdzewna SUS#304 |
| Materiał zewnętrzny |
Stal nierdzewna SUS#304 |
| izolacja |
Precyzyjna wełna szklana + guma piankowa PU |
| System chłodzenia |
Skopiuj typ dmuchania lub chłodzony wodą i ochronę środowiska
chłodziwo.
|
| kontroler |
Interfejs człowiek-maszyna z programowalnym sterowaniem dotykowym |
| ochraniacz |
Ślizganie się sprężarki, przegrzanie, przegrzanie, nadciśnienie,
suche ciepło, wyłącznik zabezpieczający przed przeciążeniem silnika
|
| Załącznik |
Rama przedziału 2, otwór kontrolny 1 |
| Moc (KW) |
16 |
30 |
42 |
18 |
32 |
45 |
20 |
34 |
| Zasilacz |
AC380 V ± 10% 3 fazy 50/60 Hz |
Notatki
1) Jeśli wymagana jest dolna granica zakresu ekspozycji w wysokiej temperaturze + 60°C lub dolna granica zakresu ekspozycji w niskiej temperaturze -60°C, wybierz opcję „ekspozycja na temperaturę otoczenia”
2) Jeśli wahania temperatury muszą spaść poniżej ±1,8°C, wybierz „Pakiet niskich wahań temperatury”
3)Czasy nagrzewania/ochładzania temperatury obowiązują tylko przy niezależnej pracy komory
4) Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznych”
5) Dostępny skraplacz chłodzony powietrzem / skraplacz chłodzony wodą
6) Nakładać tylko na skraplacz chłodzony wodą
3. Urządzenia zabezpieczające
1) Wyłącznik zabezpieczający przed przegrzaniem komory gorącej
2) Wyłącznik zabezpieczający przed przegrzaniem komory zimnej
3)Alarm przeciążenia cyrkulatora powietrza
4) Zabezpieczenie przed wysokim/niskim ciśnieniem w lodówce
5) Przełącznik temperatury sprężarki
6) Przełącznik ciśnienia powietrza
7) Bezpiecznik
8) Przekaźnik zawieszenia wodnego (tylko specyfikacja chłodzona wodą)
9) Wyłącznik sprężarki
10) Wyłącznik grzałki
11) Zabezpieczenie przed przegrzaniem/przechłodzeniem obszaru testowego
12) Zawór odpowietrzający
4.Kontrola
Obsługa i ustawienia uproszczone dzięki zastosowaniu dotykowego wyświetlacza LCD (instrukcje wyświetlane na ekranie).Błyskawiczne potwierdzanie wzorców testowych, temperatur obszaru testowego, cykli temperaturowych i wykresów trendów.
|
Ustawienie
|
Interaktywne wprowadzanie klawiszy za pomocą panelu dotykowego
|
|
Wyświetlacz
|
LCD (5,7 cala)
|
|
Funkcja kontroli temperatury
|
Obszar testowy: temp. ekspozycji.
Gorąca komora: temp. nagrzewania wstępnego.
Komora zimna: temp. schładzania wstępnego.
|
|
Regulacja PID
|
|
Zadany zakres temperatur
|
Wysoka temperatura: 60 do 200'C
Niska temperatura: -78 do 0'C
|
|
Ustawianie rozdzielczości
|
1'C
|
|
Wejście
|
Termoelement typu T (miedź/miedź-nikiel)
|
|
Zakresy nastaw i wskazań
|
Zaprogramowany czas: 0 min.do 99 godzin i 59 minut.
Wstępnie ustawiony cykl: od 1 do 9999 cykli
|
|
Funkcja akcesoriów
|
Ustawienie timera
Zabezpieczenie przed przegrzaniem/przechłodzeniem
Wybór awarii/przywrócenia zasilania
Ustawienie czasu przywracania temperatury
Pamięć programu
Automatyczne wyłączanie zasilania
Wyświetlanie zaprogramowanego czasu
Wybór trybu zakończenia testu
Wykres trendu
Wyświetlanie historii alarmów
Kalibracja czujnika
Komunikacja RS-232/USB
|
