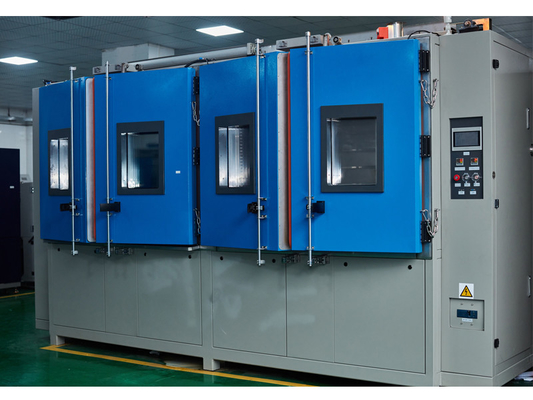

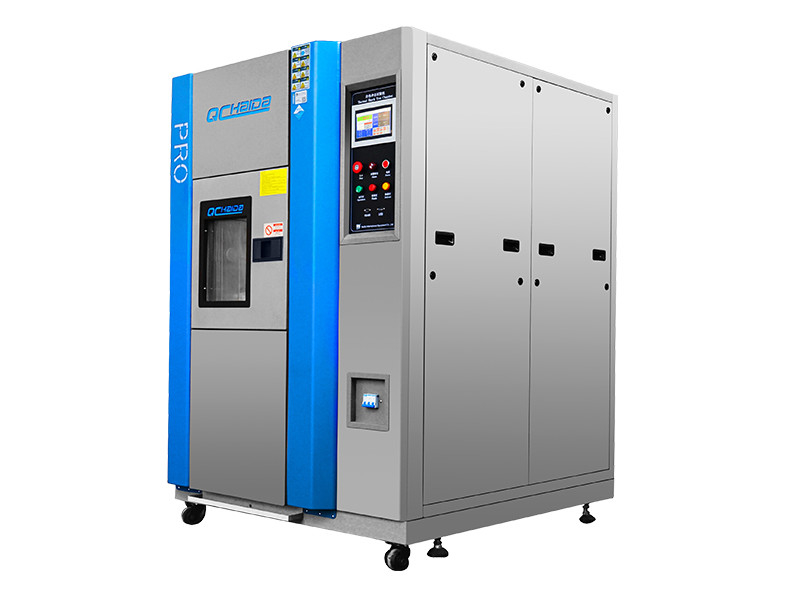

Cyrkulator powietrza Therma Smooth Komora szoku termicznego do przenoszenia próbek
HD-E703 Trójstrefowa komora do badania szoku termicznego....
Opis:
Termocyrkulator powietrza Płynny transfer próbekKomora szoku termicznego jest zgodny z wymaganiami użytkownika, projektowaniem i produkcją maszyny odpowiedniej dla produktów elektrycznych i elektronicznych oraz komponentów poddanych próbie udarności w wysokiej i niskiej temperaturze oraz środowisku przechowywania i testowania w wysokiej lub niskiej temperaturze. Dla użytkowników maszyny (lub części), urządzeń elektrycznych, instrumenty, materiały, powłoka, powłoka itp. dla odpowiedniego przyspieszonego testu środowiska klimatycznego, próbki (próbek) do próbki (próbek) lub zachowania testowego.
Poznaj standard:
Metoda badania GB/T2423.1 w niskiej temperaturze; Metoda badania w wysokiej temperaturze GB/T2423.2;
Test temperatury GB/T2423.22; Test wpływu temperatury GJB150.5;
Test wpływu temperatury GJB360.7-87; Test wpływu temperatury GJB367.2-87, 405.
Komora temperaturowa serii SJ/y73 T10187-91 Komora temperaturowa serii SJ/y73 T10186-91
IEC68-2-14 _ metoda testowa GB/T2424.13 N_ zmiany temperatury - metoda testowa 2002 dla wytycznych testowych zmiany temperatury
GB/T2423.22-2002 test odporności na warunki atmosferyczne QC/T17-92 części samochodowe ogólne zasady
EIA364-32 program testu szoku termicznego (cykl temperaturowy) złącze elektryczne i gniazdo oceny oddziaływania na środowisko
Korzyści
Spełnia normę wojskową 883 metoda 1010.8 z 15 funtami.produktu
Wyłączniki krańcowe zatrzymują proces przenoszenia i pozwalają na precyzyjne pozycjonowanie produktu
Obwód alarmu i wyłączania zapewnia ochronę przed przegrzaniem/podgrzaniem, aby zapewnić bezpieczeństwo produktu i dokładne wyniki testów
Wydajny system chłodzenia zapewnia zdolność termiczną do spełnienia czasów stabilizacji temperatury dla specyfikacji wojskowych
Korzystna cena — chłodzenie wodą a chłodzenie ciekłym azotem
Cechy
Pionowa cyrkulacja powietrza
Port podróżny 2”.
Otwarte, szybko reagujące, lekkie elementy grzejne z drutu nichromowego
Dwa typy stref z ustawieniami komory gorącej/zimnej
Kaskadowy układ chłodniczy ze sterowaniem TEV i dwoma półhermetycznymi sprężarkami
Paroszczelne, wewnętrzne wkładki wykonane w 100% ze stali nierdzewnej spawanej w sposób ciągły
W pełni automatyczna regulacja komory PID poprzez wyświetlacz alfanumeryczny
Konfiguracje poziome lub pionowe
Izolatory ceramiczne
Izolacja z włókna szklanego i poliuretanu zapewnia minimalny transfer ciepła
Drzwi z podwójną uszczelką zapewniają dodatkową izolację
Przełącznik drzwi
Wyłącznik krańcowy
Podwójny system transportowy z koszem z siatki drucianej ze stali nierdzewnej
Zakresy temperatur:
Z chłodzeniem jednostopniowym: - 35°C do + 200°C, +/- 0,5 st.po stabilizacji
Z systemem chłodzenia kaskadowego: - 73°C do + 200°C, +/- 0,5 st.po stabilizacji
Standardowy zakres wilgotności: 20% do 98% RH w zakresie termometru suchego od +20°C do +85°C, ograniczony punktem rosy +3°C
Specyfikacje
|
System
|
Test dwustrefowy za pomocą przełączania przepustnic
|
|
Komora trójstrefowa
|
|
Model
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Dostosowane
|
|
Wydajność
|
Obszar testowy
|
Wysoka temperatura.zakres ekspozycji*1
|
+60~ do +200°C
|
|
Niska temperatura.zakres ekspozycji*1
|
-65do 0°C
|
|
Temp.wahania *2
|
±1,8°C
|
|
Gorąca komora
|
Górna granica nagrzewania wstępnego
|
+200°C
|
|
Temp.czas nagrzewania*3
|
Temperatura otoczenia.do +200°C w ciągu 30 min
|
|
Zimna komora
|
Dolna granica wstępnego schładzania
|
-65°C
|
|
Temp.czas ściągania*3
|
Temperatura otoczenia.do -65°C w ciągu 70 min
|
|
Temp.regeneracja (2-strefowa)
|
Warunki regeneracji
|
Dwustrefowy: Wysoka temp.ekspozycja +125°C 30 min, Niska temp.ekspozycja -40°C 30 min;Próbka 6,5 kg (koszyk na próbki 1,5 kg)
|
|
Temp.czas regeneracji
|
w ciągu 10 minut
|
|
Budowa
|
Materiał zewnętrzny
|
Blacha ze stali nierdzewnej walcowanej na zimno
|
|
Materiał obszaru testowego
|
Stal nierdzewna SUS304
|
|
Drzwi*4
|
Drzwi obsługiwane ręcznie z przyciskiem odblokowującym
|
|
Podgrzewacz
|
Podgrzewacz drutu izolacyjnego
|
|
Jednostka chłodnicza
|
System*5
|
Mechaniczny system chłodzenia kaskadowego
|
|
Kompresor
|
Hermetycznie zamknięta sprężarka spiralna
|
|
Mechanizm ekspansji
|
Elektroniczny zawór rozprężny
|
|
Chłodziwo
|
Strona wysokiej temperatury: R404A, Strona niskiej temperatury R23
|
|
Chłodnica
|
Spawany płytowy wymiennik ciepła ze stali nierdzewnej
|
|
Cyrkulator powietrza
|
Fan Sirocco
|
|
Jednostka napędowa amortyzatora
|
Cylinder powietrza
|
|
Armatura
|
Port kablowy o średnicy 100mm z lewej strony (prawa strona i średnica na zamówienie są dostępne jako opcja), wzorcowy terminal kontrolny zasilania
|
|
Wymiary wewnętrzne (szer. x wys. x gł.)
|
350x400x350
|
500x450x450
|
Dostosowane
|
|
Pojemność obszaru testowego
|
50L
|
100L
|
Dostosowane
|
|
Obciążenie obszaru testowego
|
5 kg
|
10 kg
|
Dostosowane
|
|
Wymiary zewnętrzne (szer. x wys. x gł.)
|
1230x1830x1270
|
1380x1980x1370
|
Dostosowane
|
|
Waga
|
800 kg
|
1100kg
|
Nie dotyczy
|
|
Wymagania użytkowe
|
Dopuszczalne warunki otoczenia
|
+5~30°C
|
|
Zasilacz
|
AC380V, 50/60Hz, trójfazowy, 30A
|
|
Ciśnienie wody chłodzącej*6
|
02 ~ 0,4 MPa
|
|
Szybkość dostarczania wody chłodzącej*6
|
8m³ /godz
|
|
Robocza temperatura wody chłodzącejzakres
|
+18 do 23°C
|
|
Poziom hałasu
|
70 dB lub mniej
|
Urządzenia bezpieczeństwa
- Wyłącznik zabezpieczający przed przegrzaniem komory gorącej
- Wyłącznik zabezpieczający przed przegrzaniem komory zimnej
- Alarm przeciążenia cyrkulatora powietrza
- Zabezpieczenie przed wysokim/niskim ciśnieniem w lodówce
- Przełącznik temperatury sprężarki
- Przełącznik ciśnienia powietrza
- Bezpiecznik
- Przekaźnik zawieszenia wodnego (tylko wersja chłodzona wodą)
- Wyłącznik sprężarki
- Wyłącznik grzałki
- Zabezpieczenie przed przegrzaniem/przechłodzeniem obszaru testowego
- Zawór odpowietrzający
Codzienna konserwacja
1. System chłodniczy wykorzystujący wentylator skraplacza chłodzony powietrzem powinien być regularną konserwacją, usuwaniem i odkażaniem skraplacza, aby zapewnić dobrą wydajność wymiany ciepła wentylacji
2, gorący i zimny szok mnie, długie wyłączenie nie jest używane regularnie co połowę mocy, czas zasilania jest nie krótszy niż jedna godzina, a powiązane części zamienne i sprzęt testujący działają prawidłowo.
3, komora szoku gorącego i zimnego powinna być regularnie czyszczona parownik: poziomy czystości, ponieważ test jest inny, w efekcie wymuszonego obiegu powietrza gromadzi się dużo cząstek kurzu i innych małych przedmiotów na parowniku, które należy regularnie czyścić.
4, wentylator obiegowy komory o niskiej temperaturze, wentylator skraplacza i korekta czystego balansu: czyszczenie i parownik są podobne ze względu na różne warunki pracy komory, wentylator obiegowy gromadzi dużo kurzu i innych drobnych cząstek na wentylatorze skraplacza obiektu, który powinien być regularnie czyszczony.
5, urządzenie do szoku na gorąco i na zimno Aby przenieść się najlepiej w Paddy ASHDOWN Lai wskazówki technika oprzyrządowania, aby uniknąć uszkodzenia sprzętu, takiego jak samodzielne przeniesienie klienta, musi mieć profesjonalnego elektryka przed włączeniem zasilania, aby potwierdzić prawidłowe działanie obwodu lub spali komponenty związane ze sprzętem.
