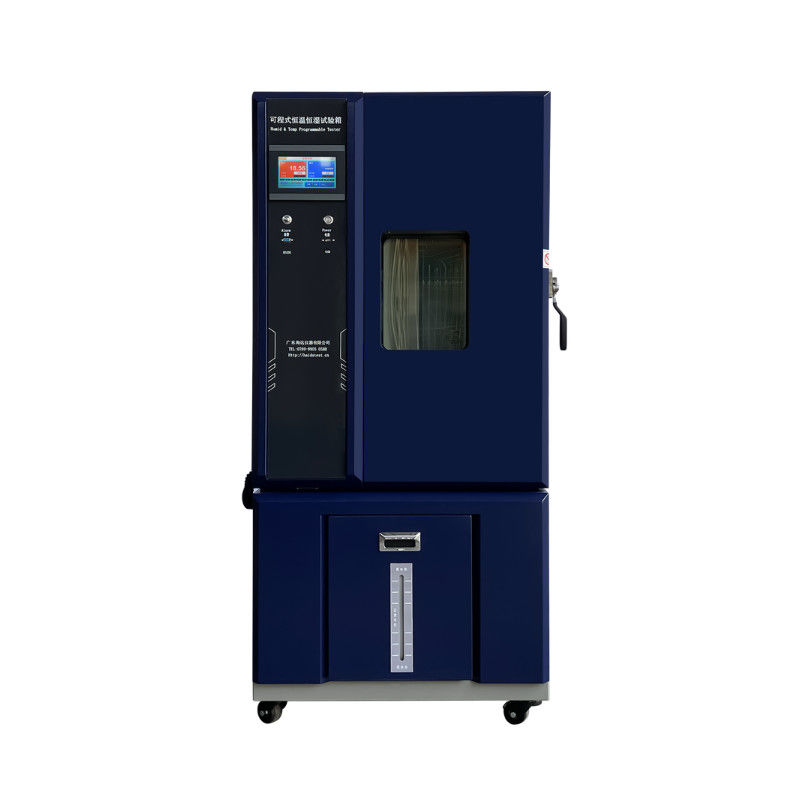

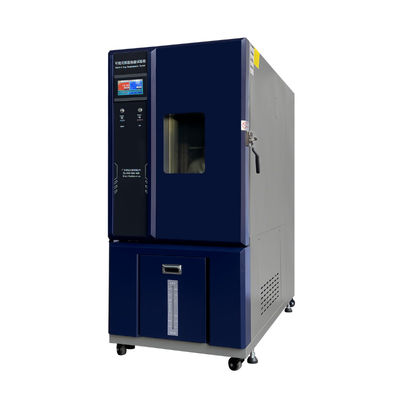

Kontrolka PID Komora temperatury i wilgotności Sprzęt do badań środowiskowych
Informacje do pobrania
Komora uderzeniowa termiczna.pdf
UV Accelerated Weathering Tester.pdf
Komora badawcza spryskiwacza wody.pdf
Komora pyłowa.pdf
Haida IPX1 - IPX8 Komora badawcza na deszcz.pdf
Komora temperatury i wilgotności.pdf
Podręcznik obsługi komory badawczej UV - kontr...
Wydajność
Komora badawcza środowiskamożna symulować zarówno temperaturę, jak i wilgotność. Kontrolowana wilgotność od 10% do 95% RH może być utrzymywana w zakresie temperatury suchej żarówki od +10°C do +85°C, ograniczona przez punkt rosy 6°C.W przypadku warunków o niższej temperaturze rosy (niskie RH lub wilgotność względna przy niskich temperaturach suchych żarówek)W celu określenia granic zakresie wilgotności należy zapoznać się z wykresem zakresu wilgotności znajdującym się na stronie specyfikacji każdej komory temperatury i wilgotności.
Pytania dotyczące Ewolucji Wydajności:
System i opcje wydajności
- Niski i ultra niski poziom wilgotności Rozszerza zakres kontroli wilgotności.
- System chłodzenia wodnym.
- Suche powietrze oczyszczanie utrzymuje wilgotność w komorze bardzo niskie przez oczyszczanie z -40 ° C. Potrzebne jest sprężone powietrze
- Dodatkowe półki, ładowanie 50 kg
- Przesyłki kablowe z elastycznymi wtyczkami silikonowymi, o średnicy 50, 100, 150 mm lub określonej przez klienta
Specyfikacje:
Zakres ¥ 70 do 150°C
|
Temperatura/wilgotność
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Wyłącznie tymczasowe
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Zakres temperatury:
|
-70°C ¥150°C
|
|
Pojemność chłodzenia
|
~ 2,5 kW w temperaturze -50°C
|
~ 3 kW w temperaturze -50°C
|
~ 5 kW w temperaturze -50°C
|
| |
~ 6,5 kW w temperaturze 50°C
|
~ 8,5 kW w temperaturze -50°C
|
~ 9 kW w temperaturze - -50°C
|
|
System ogrzewania
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Zmiany temperatury:
|
±0,5°C
|
|
Gradient temperatury:
|
±0,5°C±0,2°C
|
|
Poziom ogrzewania†:
|
Średnia ≥ 3 °C / min (wcześniejszy model 5 15 °C / min)
|
|
Wskaźnik temperatury:
|
Średnia ≥ 1°C / min (Model zaawansowany 5 - 15°C / min)
|
|
Zakres wilgotności:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuacja wilgotności:
|
±1,5%RH ±2,0%RH
|
|
Gradient wilgotności:
|
± 3% RH
|
|
Wymiary
|
|
Wymiary przestrzeni roboczej
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Wymiary zewnętrzne
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Wymagania dotyczące obiektu
|
|
Zasilanie elektryczne:
|
208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta)
|
|
wilgotność wody
|
Woda destylowana
|
|
Wydalanie kondensatu:
|
1/2" podłączenie węża (odpuszczalnia grawitacyjna)
|
Zakres ¥ 40 do 150°C
|
Temperatura/wilgotność
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Wyłącznie tymczasowe
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Zakres temperatury:
|
-40°C ∼150°C
|
|
Pojemność chłodzenia
|
~ 2 kW w temperaturze -20°C
|
~ 2,5 kW w temperaturze -20°C
|
~ 4,5 kW w temperaturze -20°C
|
| |
~ 5,5 kW w temperaturze 20°C
|
~ 8 kW w temperaturze -20°C
|
~ 8,5 kW w temperaturze -20°C
|
|
System ogrzewania
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Zmiany temperatury:
|
±0,5°C
|
|
Gradient temperatury:
|
±0,5°C±0,2°C
|
|
Poziom ogrzewania†:
|
Średnia ≥ 3 °C / min (wcześniejszy model 5 15 °C / min)
|
|
Wskaźnik temperatury:
|
Średnia ≥ 1°C / min (Model zaawansowany 5 - 15°C / min)
|
|
Zakres wilgotności:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuacja wilgotności:
|
±1,5%RH ±2,0%RH
|
|
Gradient wilgotności:
|
± 3% RH
|
|
Wymiary
|
|
Wymiary przestrzeni roboczej
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Wymiary zewnętrzne
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Wymagania dotyczące obiektu
|
|
Zasilanie elektryczne:
|
208V 3Ø 60Hz lub 230V 3Ø 60Hz (specyficzne dla klienta)
|
|
wilgotność wody
|
Woda destylowana
|
|
Wydalanie kondensatu:
|
1/2" podłączenie węża (odpuszczalnia grawitacyjna)
|
Charakterystyka:
Z zewnątrz ze stali nierdzewnej
Całkowite przerwanie termiczne wokół ramy drzwi
Jeden 50mm (2 ") średnicy kablowy port po lewej stronie, z elastycznym silikonowym wtyczką
Trzy poziomy ochrony przed przegrzaniem
115V zasilanie główne dla modelu BTL-433
Wysoka wydajność i cicha eksploatacja (65 dBa)
Panel serwisowy do łatwego podnoszenia i startu, dostęp elektryczny po lewej stronie
Standardowe cechy:
- Stal nierdzewna# 304 do wnętrz
- Stalowe farby zewnętrzne
- Drzwi izolowane pianą dla sztywności i długiej trwałości
- Plastikowy zbiornik wody łatwy do konserwacji
- Okno obserwacyjne z funkcją wolną od mrozu
- System chłodzenia o wysokiej wydajności
- Łatwy interfejs użytkownika dla sterownika PLC TEMI-880
- Jeden port kablowy 100 mm/ określony przez klienta
- Jedna półka, 10 kg ładowania i 4 koła
- Samochód typu Sirocco, L134, Fan
- Wyposażenie z stali nierdzewnej sterowane PID
- DuPont R-404A [Bez fluoru] Chłodnik / 23 do temperatury poniżej -40 °C
- Port USB do wyjścia danych
- Światła wewnętrzne przeciwwybuchowe
- Rejestratory wykresów rejestrujących dane, rejestratory bez papieru przechowywane dane w PLC.
Wskaźniki wydajności
zakres temperatur RT + 10 °C ~ 100 °C wilgotność 80 ~ 98% R · H fluktuacja / jednolitość ≤ ± 0,5 °C / ± 2 °C odchylenie temperatury +2%,- 3% R · H Czas ogrzewania około 20 min w temperaturze pokojowej ~ 100 °C
System sterowania
Importowany kontroler temperatury mikrokomputera, zintegrowany kontroler wilgotny (widoczny bezpośrednio w wilgotności procentowej).
Dokładność ustawienia zakresu dokładności: temperatura ± 0,1 °C, wilgotność ± 0,1% R · H, wskazująca dokładność: temperatura ± 0,1 °C, temperatura ± 0.1% R · H czujniki temperatury i wilgotności platyna Platyna opór · PT100Ω.
System ogrzewania jest całkowicie niezależny system, elektryczne ogrzewanie nichrome grzejnik.
Izolowane systemy nawilżania zewnętrznego, nawilżacz parowy typu kotłowego ze stali nierdzewnej o płytkiej powierzchni.
System krążenia, silniki klimatyzujące o niskiej temperaturze hałasu, liściaste koło wiatrowe.
System ogrzewania
Ogrzewanie w zakresie dalekiej podczerwieni przy użyciu szybkości ogrzewania drutu grzewczego ze stopu niklu i chromu;
Systemy o wysokiej i niskiej temperaturze, całkowicie niezależne;
System sterowania temperaturą P · I · D + S · S · R z kontrolą koordynacji kanału;
Temperatura sterowania mocą wyjściową za pomocą obliczeń mikrokomputerów, w celu osiągnięcia wysokiej dokładności i wysokiej wydajności.
Opakowanie i wysyłka
Przed umieszczeniem w drewnianej obudowie Triceratops pokrywa się folia z bąbelkami powietrza, która posiada nie tylko dobrą odporność na wstrząsy,Ogrzewanie cieplne i ma również zalety nietoksyczne, bezwonne, odporne na korozję wilgocią, dobre przejrzystość itp.
