Szczegóły Produktu:
|
Usage: | High and Low Temperature Thermal Shock Test Chamber | Temp. fluktuacja * 2: | ± 1,8 ° C |
---|---|---|---|
Temp. czas nagrzewania * 3: | Temp otoczenia. do + 200 ° C w ciągu 30 min | Temp. czas obniżania * 3: | Temperatura otoczenia. do -65 ° C w ciągu 70 minut |
Moc:: | Elektroniczne | Preheating time:: | 30MIN |
Temperature range:: | -60~150℃ | ||
High Light: | environmental test chamber,environmental lab testing equipment |
Wysokotemperaturowa komora szoku termicznego Komora testowa dla środowiska
1. Opis:
Wysokotemperaturowa komora szoku termicznego Komora testowa w środowisku jest idealną maszyną do testowania komponentów elektronicznych, metalu, materiałów chemicznych, komponentów automatyki, modułu komunikacyjnego, przemysłu obronnego, przemysłu lotniczego, BGA, podłoża PCB, układu elektronicznego IC, ceramiki półprzewodnikowej i wysokiej materiały polimerowe.
2. Specyfikacje wysokotemperaturowej komory testowej w komorze szoku termicznego :
System | Test dwustrefowy za pomocą przełączania przepustnicy | |||||||
Komora trójstrefowa | ||||||||
Model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Dostosowane | |||||
Występ | Obszar testowy | Wysoka temperatura. zakres ekspozycji * 1 | + 60 ~ do + 200 ° C | |||||
Niska temperatura. zakres ekspozycji * 1 | -65 do 0 ° C | |||||||
Temp. fluktuacja * 2 | ± 1,8 ° C | |||||||
Gorąca komora | Górna granica podgrzewania | + 200 ° C | ||||||
Temp. czas nagrzewania * 3 | Temperatura otoczenia. do + 200 ° C w ciągu 30 minut | |||||||
Komora chłodnicza | Wstępnie schłodzić dolny limit | -65 ° C | ||||||
Temp. czas obniżania * 3 | Temperatura otoczenia. do -65 ° C w ciągu 70 minut | |||||||
Temp. odzyskiwanie (2 strefy) | Warunki odzyskiwania | Dwustrefowy: wysoka temperatura ekspozycja + 125 ° C 30 min, niska temperatura ekspozycja -40 ° C 30 min; Próbka 6,5 kg (kosz na próbki 1,5 kg) | ||||||
Temp. czas powrotu do zdrowia | W ciągu 10 minut | |||||||
Budowa | Materiał zewnętrzny | Walcowana na zimno, nierdzewna płyta stalowa | ||||||
Materiał obszaru testowego | Stal nierdzewna SUS304 | |||||||
Drzwi * 4 | Brama obsługiwana ręcznie z przyciskiem odblokowania | |||||||
Podgrzewacz | Rozgrzej drutowy grzejnik | |||||||
Agregat chłodniczy | System * 5 | Mechaniczny kaskadowy układ chłodniczy | ||||||
Kompresor | Hermetycznie uszczelniona sprężarka spiralna | |||||||
Mechanizm rozszerzający | Elektroniczny zawór rozprężny | |||||||
Chłodziwo | Strona wysokotemperaturowa: R404A, strona niskotemperaturowa R23 | |||||||
Chłodnica | Spawany płytowy wymiennik ciepła ze stali nierdzewnej | |||||||
Cyrkulator powietrza | Fan Sirocco | |||||||
Jednostka napędowa przepustnicy | Cylinder powietrzny | |||||||
Armatura | Port kablowy o średnicy 100 mm po lewej stronie (prawy bok i średnica dostosowana do średnicy są dostępne jako opcje), przykładowy terminal kontroli zasilania | |||||||
Wymiary wewnętrzne (szer. X wys. X gł.) | 350 x 400 x 350 | 500 x 450 x 450 | Dostosowane | |||||
Pojemność obszaru testowego | 50L | 100L | Dostosowane | |||||
Obciążenie obszaru testowego | 5 kg | 10 kg | Dostosowane | |||||
Wymiary zewnętrzne (szer. X wys. X gł.) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Dostosowane | |||||
Waga | 800 kg | 1100 kg | Nie dotyczy | |||||
Wymagania użytkowe | Dopuszczalne warunki otoczenia | + 5 ~ 30 ° C | ||||||
Zasilacz | AC380V, 50/60 Hz, trzy fazy, 30 A. | |||||||
Ciśnienie zasilania wodą chłodzącą * 6 | 02 ~ 0,4 MPa | |||||||
Szybkość dostarczania wody chłodzącej * 6 | 8m³ / h | |||||||
Temperatura robocza wody chłodzącej zasięg | +18 do 23 ° C | |||||||
Poziom hałasu | 70 dB lub mniej |
3. uwagi
1) Jeśli wymagany jest dolny limit zakresu ekspozycji w wysokiej temperaturze + 60 ° C lub dolny limit zakresu ekspozycji w niskiej temperaturze -60 ° C, wybierz opcję „ekspozycji w temperaturze otoczenia”
2) Jeżeli wahania temperatury muszą być niższe niż ± 1,8 ° C, wybierz „Pakiet niskich temperatur”
3) Czas nagrzewania / obniżania temperatury ma zastosowanie tylko podczas niezależnej pracy komory
4) Jeśli wymagane są automatycznie obsługiwane drzwi przesuwne, wybierz „Pakiet drzwi automatycznie”
5) Oba skraplacze chłodzone powietrzem / skraplacze chłodzone wodą
6) Nakładaj tylko na chłodzony wodą skraplacz
4. Urządzenia zabezpieczające komorę testową środowiskowej komory szoku termicznego o wysokiej temperaturze
1) Przełącznik zabezpieczenia przed przegrzaniem gorącej komory
2) Przełącznik zabezpieczenia przed przegrzaniem zimnej komory
3) Alarm przeciążenia pompy powietrza
4) Zabezpieczenie wysokiego / niskiego ciśnienia lodówki
5) Przełącznik temperatury sprężarki
6) Przełącznik ciśnienia powietrza
7) Bezpiecznik
8) Przekaźnik zawieszenia wodnego (tylko specyfikacja chłodzona wodą)
9) Wyłącznik automatyczny sprężarki
10) Wyłącznik grzałki
11) Zabezpieczenie przed przegrzaniem / przechłodzeniem w obszarze testowym
12) Zawór odpowietrzający
5. Kontrola
Obsługa i ustawienia uproszczone dzięki zastosowaniu ekranu dotykowego LCD (instrukcje wyświetlane na ekranie). Potwierdzenie atlance wzorców testowych, temperatur w obszarze testowym, cykli temperatur i wykresów trendów.
Oprawa | Interaktywne wprowadzanie za pomocą panelu dotykowego |
Pokaz | LCD (5,7 cala) |
Funkcja kontroli temperatury | Obszar testowy: temp. Ekspozycji Komora gorąca: temperatura podgrzewania wstępnego Komora zimna: temp. Chłodzenia wstępnego |
Kontrola PID | |
Wstępnie ustawiony zakres temperatur | Wysoka temperatura: od 60 do 200 ° C Niska temperatura: od -78 do 0'C |
Ustawianie rozdzielczości | 1'C |
Wejście | Termopara typu T (miedź / miedź-nikiel) |
Zakresy ustawień i wskazań | Ustawiony czas: 0 min. do 99 godzin i 59 min. Cykl zadany: od 1 do 9 999 cykli |
Funkcja akcesoriów | Zaprogramowane ustawienie timera Zabezpieczenie przed przegrzaniem / przechłodzeniem Wybór awarii zasilania / odzyskiwania Ustawienie czasu odzyskiwania temperatury Pamięć programu Automatyczne wyłączanie zasilania Wyświetlanie zaprogramowanego czasu Wybór trybu zakończenia testu Wykres trendów Wyświetlanie historii alarmów Kalibracja czujnika Komunikacja RS-232 / USB |

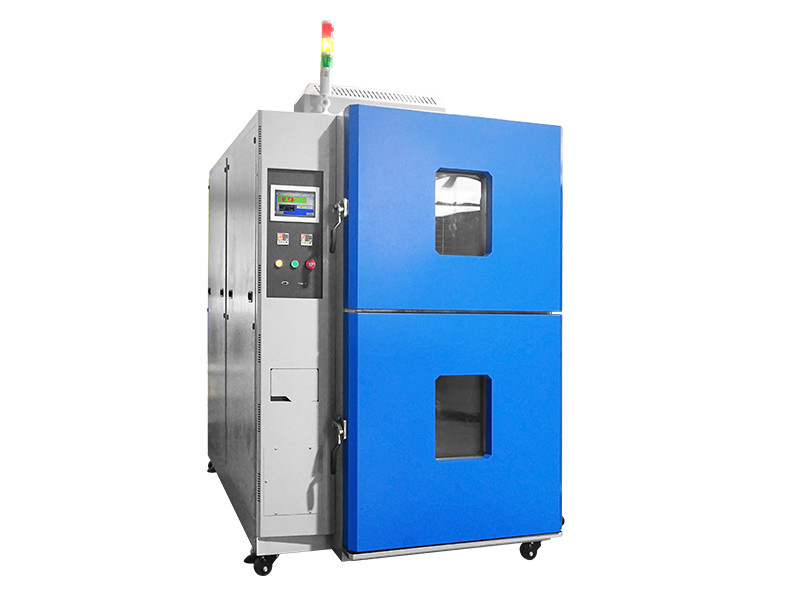

6. Widok komory testowej środowiskowej komory szoku termicznego o wysokiej temperaturze :
